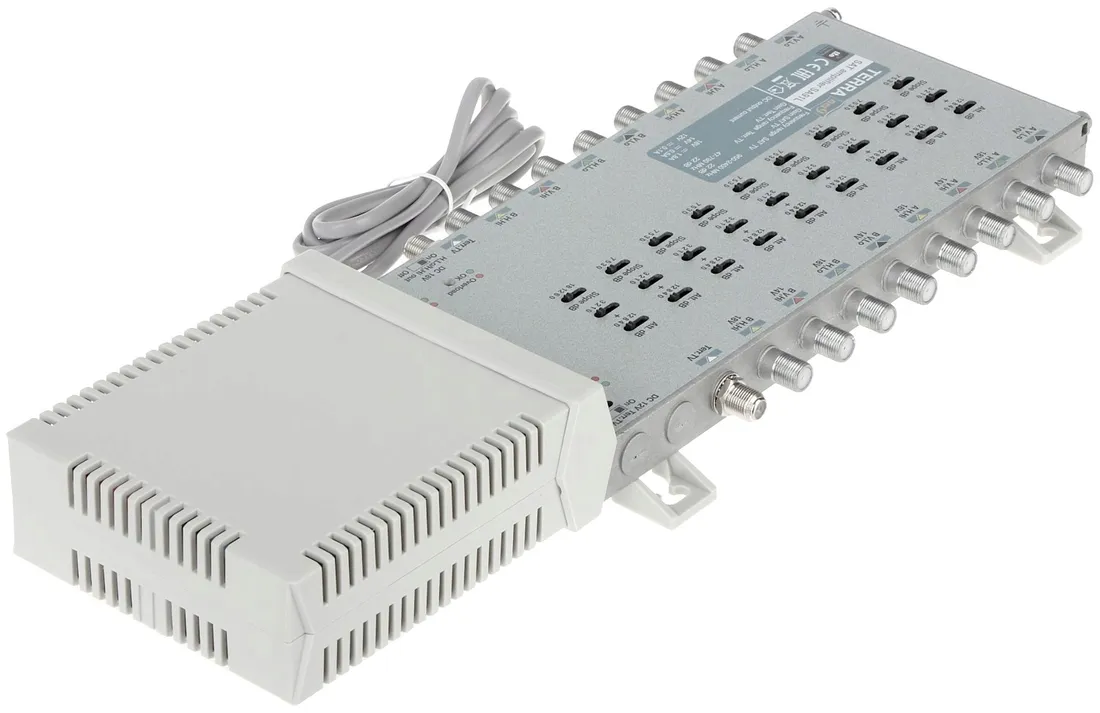

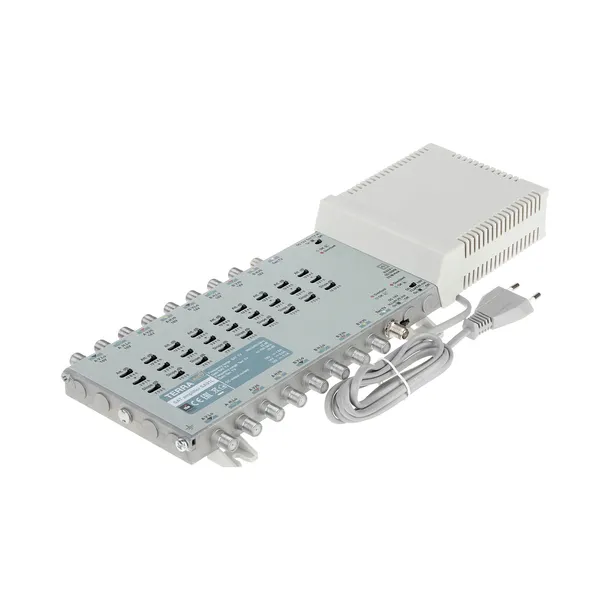

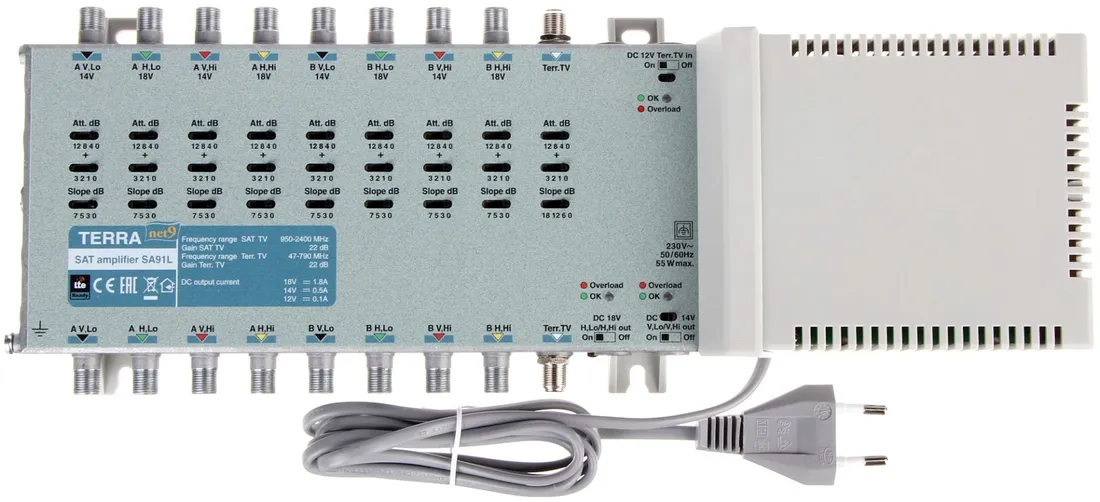

WZMACNIACZ DO MULTISWITCHY SA-91L 9 WEJŚĆ / 9 WYJŚĆ TERRA

.

Wzmacniacz magistrali multiswitchowej SA-91L przeznaczony jest do stosowania w zbiorczych systemach SMATV bazujących na multiswitchach 9-wejściowych.

.

.

Zastosowanie wzmacniaczy SA-91L pozwala na budowę rozległych systemów multiswitchowych liczących nawet kilkaset gniazd.

Regulacja poziomu sygnałów za pomocą przełączników zapewnia stabilność parametrów w czasie.

.

.

Odlewana obudowa gwarantuje wysoki poziom ekranowania - klasa A.

. Wejścia: 8x  950 MHz ... 2400 MHz , 1x  47 MHz ... 790 MHz Wyjścia: 2 x V.Lo, 2 x H.Lo, 2 x V.Hi, 2 x H.Hi, RTV Wzmocnienie odgałęzienia SAT: 22 dB Regulacja wzmocnienia SAT: 0  ... 15 dB z krokiem co 1 dB Wzmocnienie SAT (prekorekcja kabla): 0  / 3  / 5  / 7 dB Wzmocnienie odgałęzienia TV: 22 dB Regulacja wzmocnienia TV: 0  ... 15 dB z krokiem co 1 dB Wzmocnienie TV (prekorekcja kabla): 0  / 6  / 12  / 18 dB Separacja:

• Między wejściami SAT/SAT 30 dB
• Między wejściami TV/SAT 30 dB

Szumy własne: < 9 dB Maksymalny poziom wyjściowy SAT: 114 dBµV Maksymalny poziom wyjściowy TV: 109 dBµV Zasilanie urządzeń: 14 V DC / 0.5 A , 18 V DC / 1.8 A ( max. 1 A dla 1 linii ) Zasilanie przedwzmacniaczy: 12 V DC / 0.1 A Przejście DC (maks.
