Zasilacz BTE BTE-957

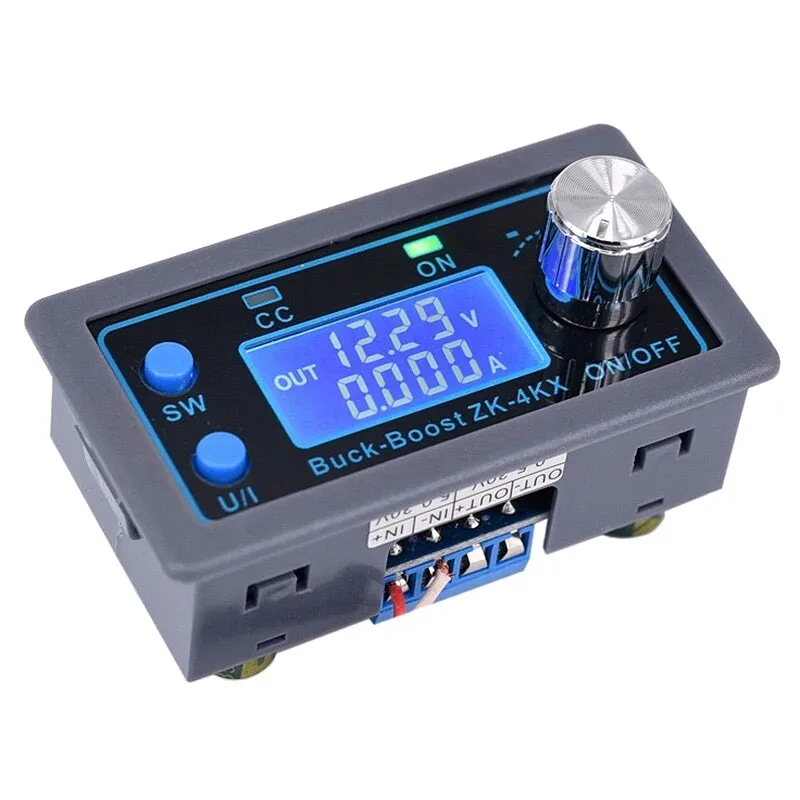

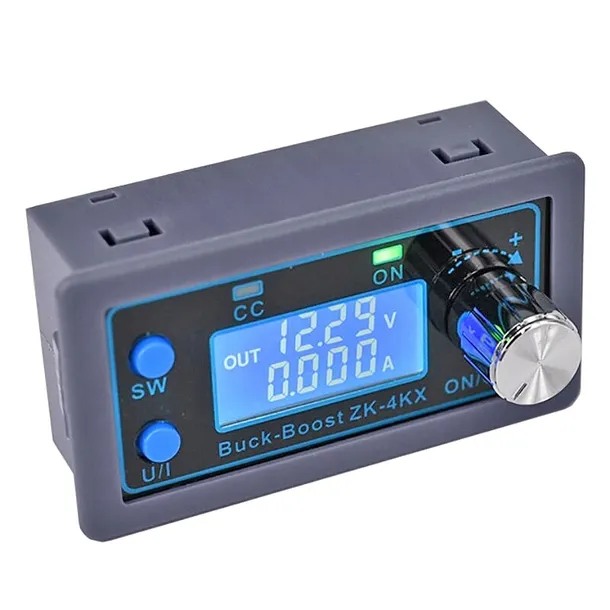

ZK-4KX panelowy moduł zasilacza 0,5-30V 4A

Moduł zasilacza panelowego ZK-4KX przeznaczony na panel. Przetwornica umożliwia regulację napięcia od 0,5 do 30V przy 3A wydajności prądowej ciągłej lub chwilowej 4A. Moc maksymalna którą można uzyskać wynosi 50W. Układ posiada soft start co zapewnia płynne załączenie i wyłączenie urządzenia. Liczne zabezpieczenia umożliwiające ochronę podłączonego do zasilacza układu między innymi zabezpieczenie przed zbyt niskim oraz zbyt wysokim napięciem, zabezpieczenie przez zbyt dużą mocą, przegrzaniem oraz prądem. Częstotliwość pracy przetwornicy wynosi 180kHz. Dioda LED informująca o pracy ze stałym prądem (CC). Zasilacz posiada wyłączane wyjście. Dioda LED informuje o stanie wyjścia oraz jego załączeniu/wyłączeniu. Regulacja parametrów odbywa się za pomocą przycisków oraz impulsatora. Układ posiada wbudowany radiator. Złącza terminalblock umożliwia przykręcenie przewodów.

dane techniczne:

• moduł impulsowej przetwornicy napięcia DC Boost Buck model: ZK-4KX

  połączenie funkcji:

  ► step up - podwyższająca napięcie

  ► step down - obniżająca napięcie

  czyli przetwornica podwyższająco-obniżająca napięcie wejściowe

  w praktyce zmiany napięcia wejściowego (zasilającego) nie mają wpływu na wartość ustawionego napięci wyjściowego

• napięcie zasilania IN: 5,0V do 30V DC
• regulowane napięcie wyjściowe OUT: 0,5 -30V DC
• prąd wyjściowy:

  ► 3A praca ciągła

  ► 4A praca chwilowa

• moc wyjściowa:

  ► 35W praca ciągła

  ► 50W praca chwilowa

• rozdzielczość woltomierza: 0,01V
• rozdzielczość amperomierza: 0,001A
• sprawność: 88%
• soft star: TAK

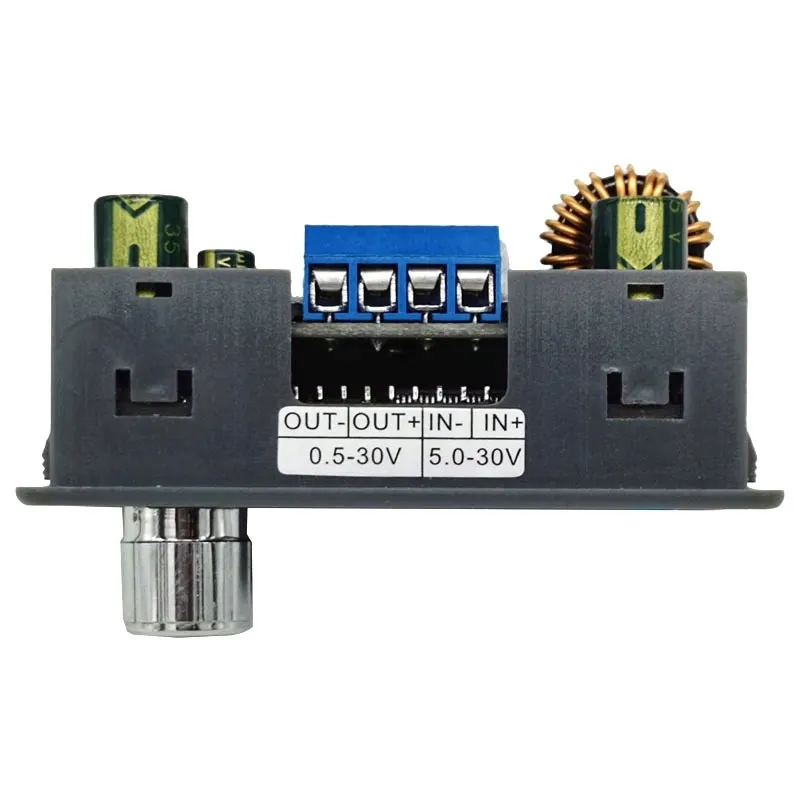

• złącze terminal block (ARK)
• zabezpieczenie:

  ► przed odwrotnym doprowadzeniem zasilania

  ► zabezpieczenie przed zwarciem wyjścia

  ► zbyt niskim napięciem – regulowane (domyślnie: 4,8V)

  ► przekroczeniem napięcia – regulowane (domyślnie (31V)

• ► zbyt dużym prądem – regulowane (domyślnie: 4,1A)

  ► dużą mocą – regulowane (domyślnie: 50W)

  ► przegrzaniem – regulowane (domyślnie: 110°C)

  ► ograniczenie czasu pracy – regulowane (domyślnie: wyłączone)

  ► ograniczenie pojemnościowe – regulowane (domyślnie: wyłączone)

• częstotliwość pracy: 180kHz

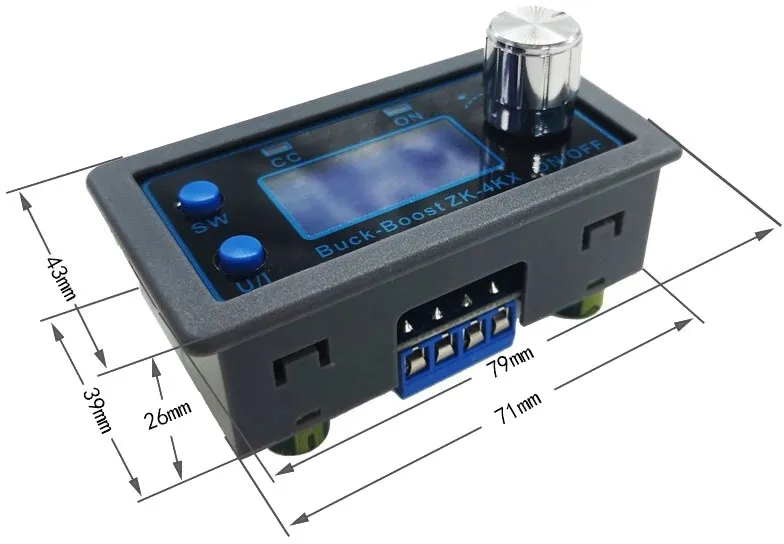

• wymiary: 79 x 43 x 26 mm

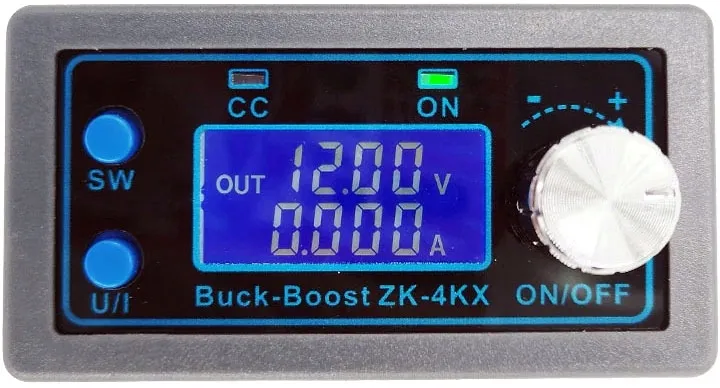

• wbudowany wyświetlacz: LCD HD 1,44"
• możliwość włączenia/wyłączenia wyjścia (wskaźnik dioda)
• dioda CC informująca o pracy stałoprądowej
• regulacja parametrów za pomocą impulsatora oraz przycisków
• układ posiada radiator
• wbudowany filtr П (PI)
