Zasilacz M5Stack CoreMP135

M5Stack CoreMP135 - zestaw rozwojowy z procesorem STM32MP135D

Opis

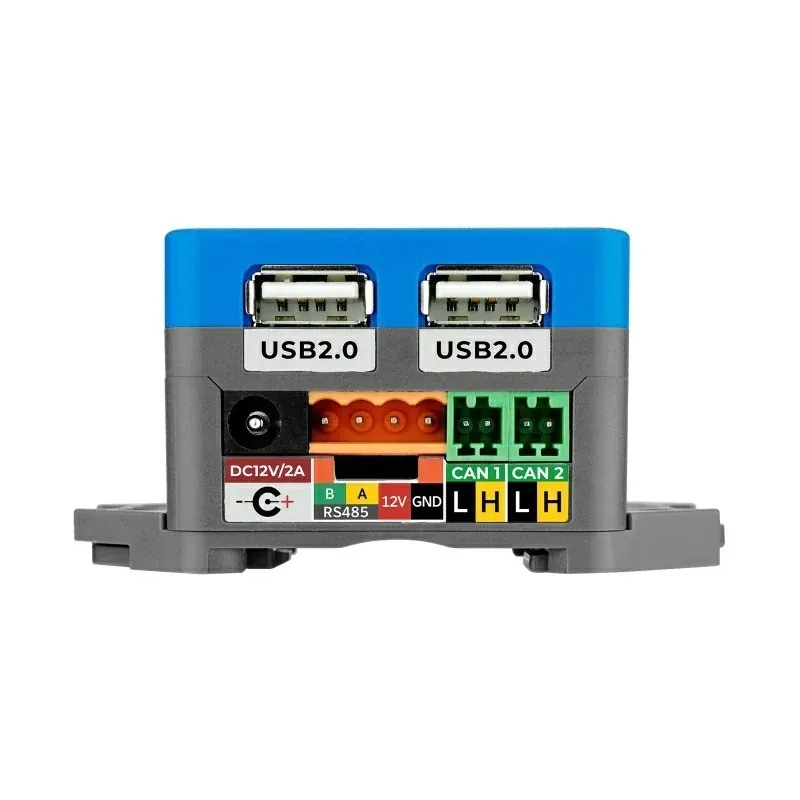

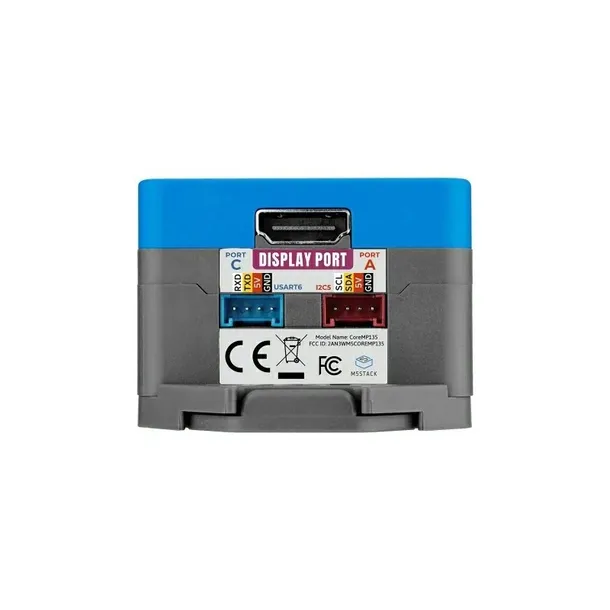

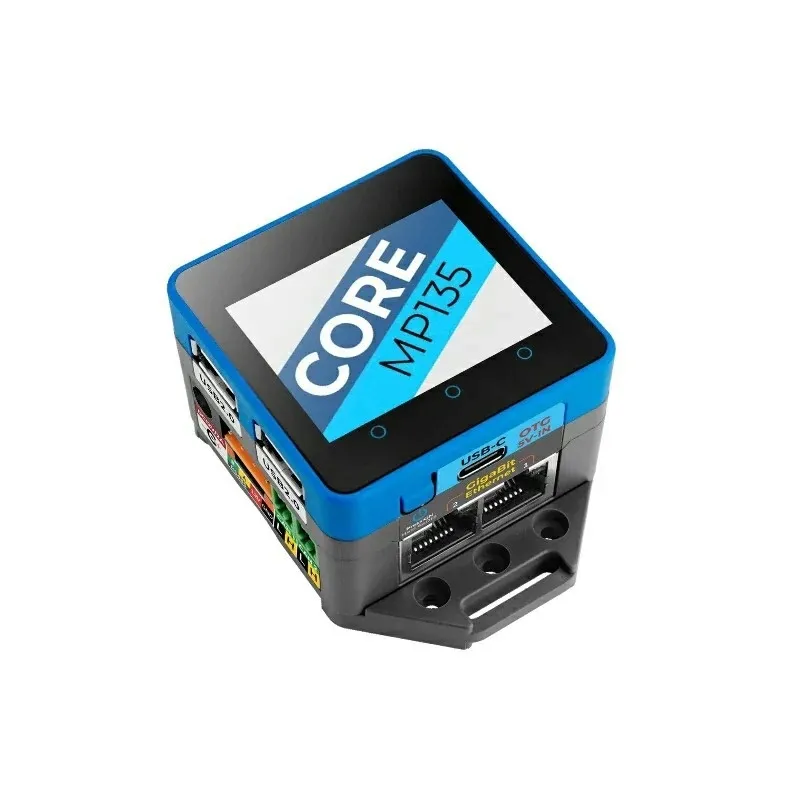

CoreMP135 to zintegrowany przemysłowy zestaw rozwojowy oparty na chipie STM32MP135DAE7. Urządzenie wyposażone jest w jednordzeniowy procesor ARM Cortex-A7 o taktowaniu do 1 GHz oraz 4 GB pamięci operacyjnej DDR3L SDRAM. Oferuje szeroką gamę interfejsów komunikacyjnych: 2 porty GbE, 1 wyjście wideo HD, 2 porty USB 2.0, 1 port USB-C (obsługujący OTG i zasilanie), gniazdo karty MicroSD, 2 interfejsy CAN FD oraz 1 interfejs PWR485 (zasilanie 9~24V + RS485), a także 2 złącza Grove (I2C i UART).

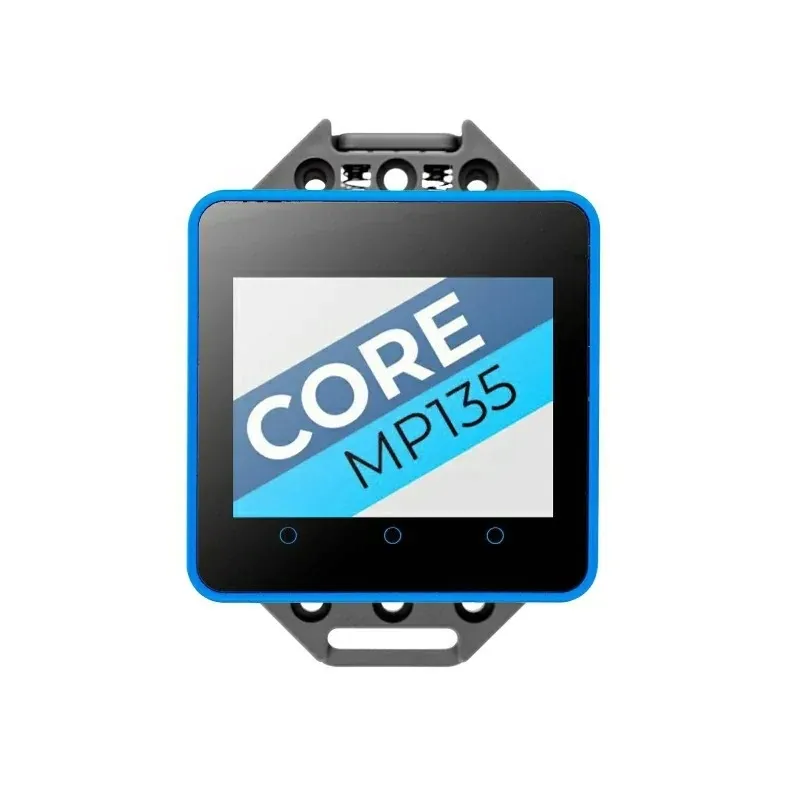

Urządzenie zapewnia interakcję z użytkownikiem dzięki pojemnościowemu ekranowi dotykowemu IPS o przekątnej 2,0”oraz głośnikowi o mocy 1 W (sterowanemu przez 16-bitowy układ I2S). CoreMP135 charakteryzuje się niskim zużyciem energii dzięki zastosowaniu układu zarządzania energią AXP2101 oraz zintegrowanego zegara RTC (BM8563), który obsługuje harmonogram wybudzania i funkcje uśpienia. Zawiera również akumulator wielokrotnego ładowania.

Zasilacz DC obsługuje zewnętrzne źródło zasilania DC12V@2A. Moduł jest wyposażony w kartę MicroSD z preinstalowanym systemem Debian, gotową do użycia od razu po uruchomieniu. Urządzenie wyposażono w szynę DIN do montażu na ścianie oraz mocowania na śruby.

CoreMP135 znajduje zastosowanie w zaawansowanej automatyce przemysłowej, inteligentnych domach, urządzeniach multimedialnych, przemysłowych bramkach IoT oraz jako centralny hub sterowania ruchem robotów.

Właściwości

• Procesor STM32MP135DAE7@Arm Cortex-A7@1GHz,
• Standardowa platforma Linux,
• Bogaty zestaw interfejsów peryferyjnych (CAN, RS485, Gigabit Ethernet itd.),
• Ekran dotykowy 2,0”,
• Układ zarządzania zasilaniem,
• Wyjście audio,
• Slot MicroSD,
• 4 GB pamięci operacyjnej DDR3L SDRAM,
• Łatwy montaż dzięki szynom DIN,

W zestawie

• Moduł CoreMP135,
• Klucz M3,
• Przewód VH3.96-4P,
• 2x Terminal 2.54 mm-2P (zielony),
• Karta MicroSD (zainstalowana w urządzeniu),
• Specyfikacja techniczna.
