ZASILACZ PSDC08128T

ZASILACZ PSDC08128T IMPULSOWY 12 VDC, WIELOWYJŚCIOWY

NAJWAŻNIEJSZE CECHY

• wyjście zasilania 8x 1A/12V DC
• regulacja napięcia wyjściowego 12V÷ 15V DC
• 8 wyjść zabezpieczonych bezpiecznikami
• topikowymi 1A
• szeroki zakres napięcia zasilania 176÷264V AC
• wysoka sprawność 83%
• sygnalizacja optyczna LED
• zabezpieczenia:
• przeciwzwarciowe SCP
• nadnapięciowe OVP
• przepięciowe
• przeciążeniowe OLP
• gwarancja – 2 lata od daty produkcji

OPIS

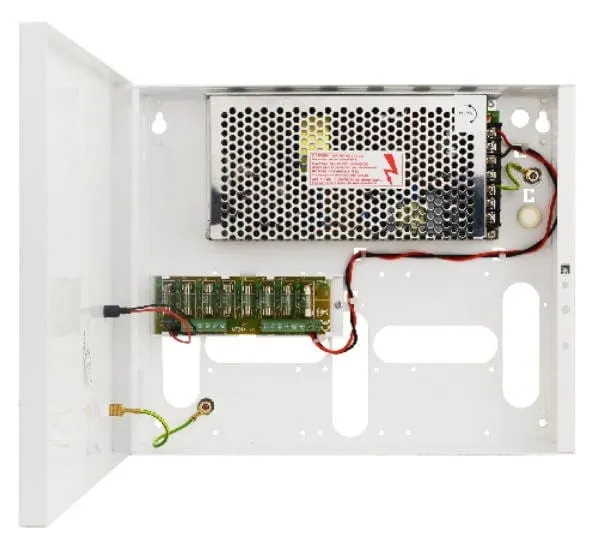

Zasilacz stabilizowany PSDC08128T przeznaczony jest do zasilania urządzeń CCTV wymagających stabilizowanego napięcia o wartości 12V DC. Zakres regulacji napięcia wyjściowego regulowany jest potencjometrem w zakresie 12,0V÷15,0V DC. Zasilacz posiada 8 wyjść zabezpieczonych niezależnie bezpiecznikami topikowymi. Awaria (zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego i odłączenie obwodu od zasilania DC (+U). Zasilacz umieszczony jest w obudowie metalowej z panelem sygnalizacyjnym.

SPECYFIKACJA

Zasilanie:

176 ÷ 264 V AC

Pobór prądu:

0,8A@230VAC max.

Moc zasilacza:

100W max.

Sprawność

83%

Napięcie wyjściowe:

12 V DC

Prąd wyjściowy:

8x 1A (Σ I = 8A) max. @12V

Zakres regulacji napięcia

wyjściowego:

12,0 V÷ 15,0 V DC

Napięcie tętnienia:

100mV p-p max.

Zabezpieczenie przed zwarciem

SCP:

LISTWA LB8

8x F 1A (bezpiecznik topikowy)

MODUŁ ZASILACZA

105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu

Zabezpieczenie przed przeciążeniem

OLP:

105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu

Zabezpieczenie przepięciowe

warystory

Zabezpieczenie nadnapięciowe OVP

>16V (przywracanie automatyczne)

Optyczna sygnalizacja pracy:

Diody LED

Warunki pracy:

II klasa środowiskowa, temperatura: -10 oC ÷ 50 oC

wilgotność względna 20%...90%, bez kondensacji

Obudowa:

Blacha stalowa DC01 0,7mm, kolor RAL9003

Wymiary:

290 x 241 x 59 (295 x 246 x 51+8) (WxHxD) [mm] (+/- 2)

Waga netto/brutto:

1,82/2,02 kg

Zamykanie: Wkręt walcowy:

od czoła obudowy

Uwagi:

Obudowa posiada dystans od ściany (podłoża) - 8 mm

Chłodzenie zasilacza: konwekcyjne

W SKŁAD ZESTAWU WCHODZI:

• ZASILACZ PSDC08128T (nr kat. 8525)
• gwarancja
• faktura VAT lub paragon fiskalny

Akustyczna sugnalizacja pracy: Nie

Ilość wyjść: 8 szt.

Moc zasilacza: 100W

Napięcie wyjściowe (zasil. skrz.): 12V - 15V

Napięcie zasilające stałe: 12V - 15V

Napięcie zasilające zmienne: 230V

Obciążenie wyjścia: 1000 mA

Obsługiwany akumulator: NIE

Optyczna sygnalizacja pracy: Tak

Regulacja napięcia: Tak

Wymiary przedmiotu: 290 x 241 x 51

Zabezpieczenia: Bezpieczniki topikowe

Zabezpieczenia nadnapięciowe OVP: Tak

Zabezpieczenie przed przepięciami OLP: Tak

Zabezpieczenie przed rozładowaniem akumulatora UVP: Tak
