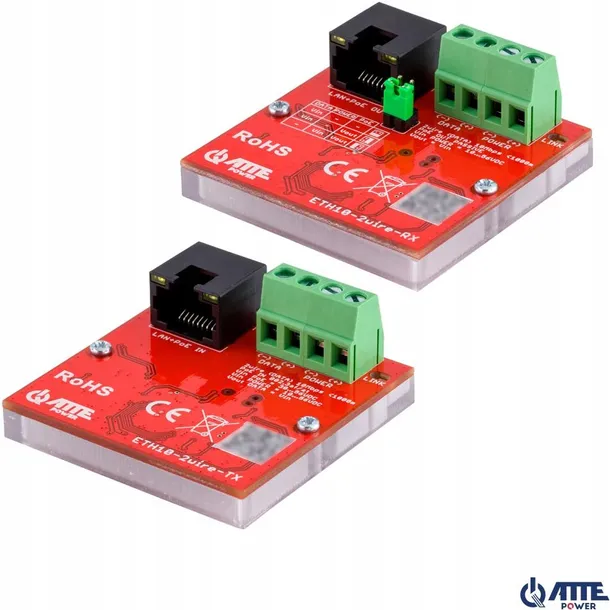

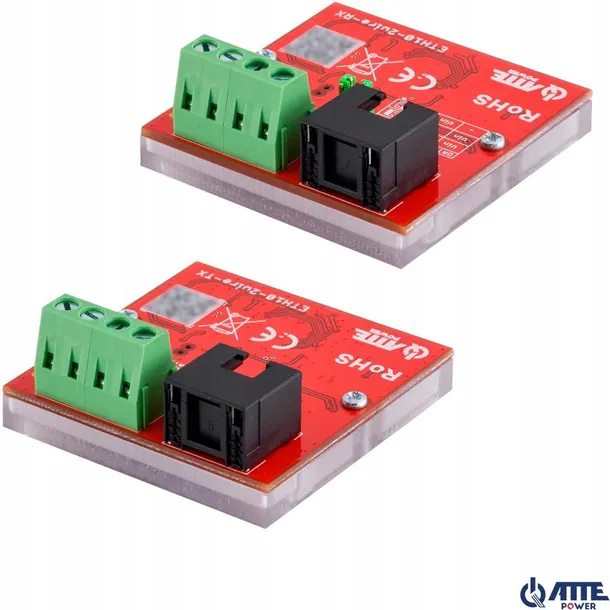

Zestaw konwerterów ATTE ETH10-2wire-SET

Zestaw konwerterów ATTE ETH10-2wire-SET

Najważniejsze cechy:

• Konwersja Ethernet + PoE po 2 przewodach
• Maksymalna długość przewodów w torze 2wire - 1000m.
• Urządzenia można opcjonalnie zasilać ze złącz śrubowych
• Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.

ETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP.

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna.

Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE.

Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Maksymalna długość przewodów w torze 2wire to 1000m.

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów.

Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Najlepsze parametry i największy zasięg transmisji można uzyskać stosując 2 pojedyncze, skręcone przewody np. jedna para skrętki UTP.

Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii.

W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów.

Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.

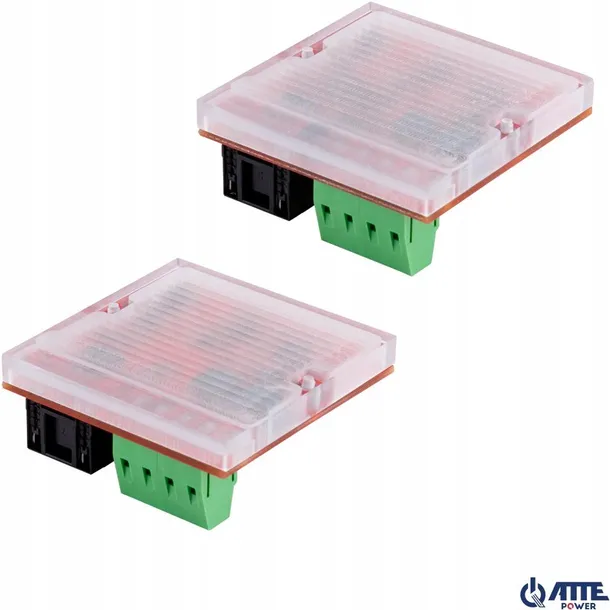

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

DANE TECHNICZNE

• Porty LAN 1 port RJ45 10Mbps
• Złącza RJ-45
• Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)
• Funkcje portów ETH10-2wire-TX PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)
• PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
• Funkcje portów ETH10-2wire-RX PoE OUT (zasilanie odbiorników PoE): PASSIVE
• PINY PoE: 4,5 (V+) 7,8 (V-)
• Funkcje złącza DATA DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
• Funkcje złącza POWER POWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek)
• Sygnalizacja pracy LED port RJ45 (żółty) - obecność zasilania
• LED port RJ45 (zielony) - link i transmisja danych w torze LAN
• LED LINK (zielony) - link i transmisja danych w torze 2Wire
• Napięcie zasilania ETH10-2wire-TX
• Vin PoE = 30 ... 56 VDC
• Vin POWER = 10 ... 56 VDC
• ETH10-2wire-RX
• Vin = 10 ... 56 VDC
• Napięcie wyjściowe ETH10-2wire-TX
• VoutDATA=Vin
• ETH10-2wire-RX
• Vout = Vin
• Kontrola zasilania ETH10-2WIRE-RX

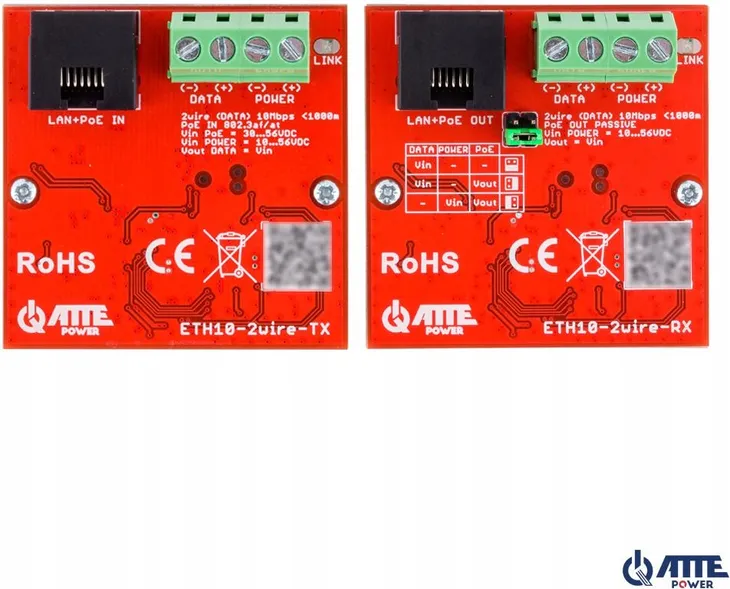

• zworki  - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji
• Pobór mocy 1,35 W (cały tor)
• Długość kabla 2WIRE Maksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA):
• < 1000m - 2 pojedyncze przewody
• Długość kabla sieciowego < 100m - odległość SWITCH PoE do ETH10-2WIRE-TX
• < 100m - odległość ETH10-2WIRE-RX do odbiornika PoE
• Zabezpieczenia Porty LAN i DATA:
• Zabezpieczenie przepięciowe
• Porty POWER:
• Zabezpieczenie przed odwrotną polaryzacją
• Konstrukcja obudowy Poliwęglan
• Stopień ochrony IP20
• Temperatura pracy -25°C...+65°C
• Wymiary ETH10-2wire-TX - 51 x 51 x 22mm
• ETH10-2wire-RX - 51 x 51 x 22mm
• Waga ETH10-2wire-TX - 0,025 kg
• ETH10-2wire-RX – 0,025 kg

PRZYKŁADY ZASTOSOWAŃ:

TRYB 1

Przykładowa konfiguracja zestawu w Trybie 1 - odbiornik bez zasilania PoE

TRYB 2

Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył oraz długości zastosowanego przewodu.

TRYB 3

Przykładowa konfiguracja zestawu w Trybie 3 - zasilanie z zasilacza. Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył zastosowanego przewodu. Nadajnik i odbiornik ETH10-2WIRE będą działy poprawnie w zakresie napięcia 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania nadajnika ETH10-2WIRE-TX rekomendujemy użycie zasilacza APS-90-550-OF lub przetwornicy ASUC-100-550-OF w przypadku układów z podtrzymaniem zasilania.

TRYB 4

Przykładowa konfiguracja zestawu w trybie 3 - zasilanie lokalne przy kamerze. Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH10-2WIRE-RX. Odbiornik ETH10-2WIRE-RX będzie działał poprawnie w zakresie napięcia DC IN 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH10-2WIRE-RX. Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z dowolnym standardem PoE.

TRYB 5

Przykładowa konfiguracja zestawu w Trybie 3. Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH10-2WIRE-RX. Odbiornik ETH10-2WIRE-RX będzie działał poprawnie w zakresie napięcia 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH10-2WIRE-RX. Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z zasilaniem DC IN 10-56V podanym na złącze POWER.
