Zestaw konwerterów ETH-2wire-SET ATTE

Zestaw konwerterów ETH-2wire-SET ATTE

33101

Opis produktu:

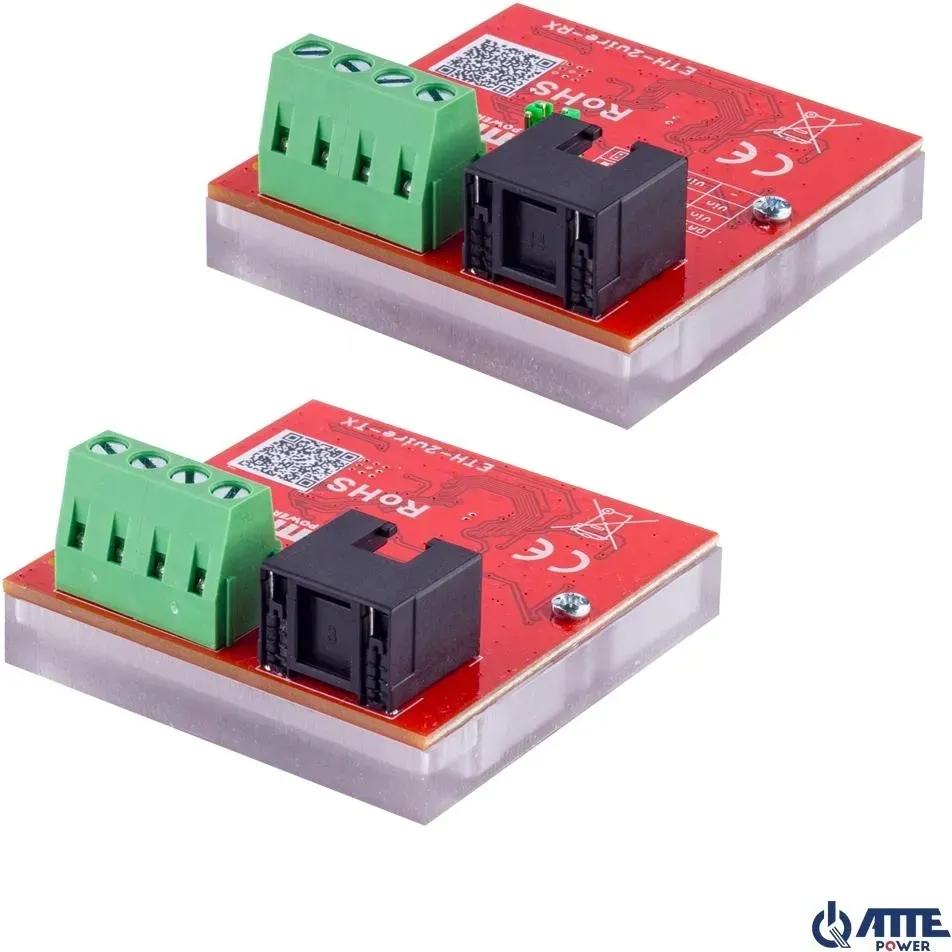

Zestaw konwerterów ETH-2wire-SET ATTE

Najważniejsze cechy:

• Konwersja Ethernet + PoE po 2 przewodach
• Maksymalna długość przewodów w torze 2wire - 300m.
• Urządzenia można opcjonalnie zasilać ze złącz śrubowych
• Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.

Zestaw do transmisji LAN + PoE po 2 przewodach 100Mbps do 300m

ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP.

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-RX. Maksymalna długość przewodów w torze 2wire to 300m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

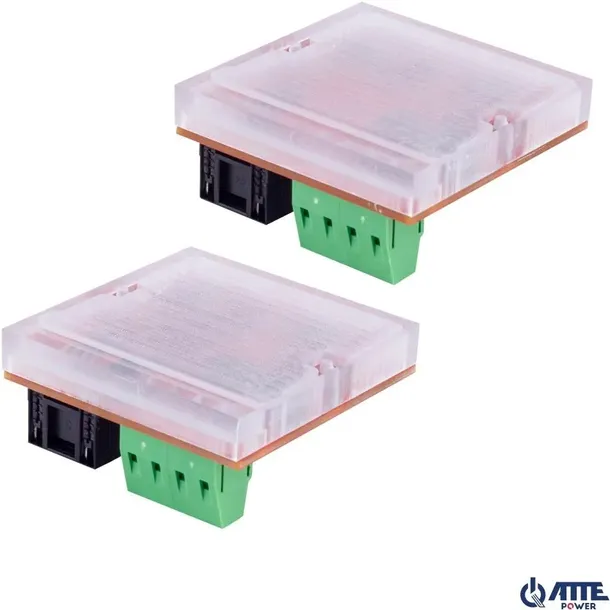

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH-2wire-TX jak i odbiornika ETH-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.

Dane techniczne

Porty LAN1 port RJ45 100MbpsZłączaRJ-45Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)Funkcje portów ETH-2wire-TXPoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)Funkcje portów ETH-2wire-RXPoE OUT (zasilanie odbiorników PoE): PASSIVEPINY PoE: 4,5 (V+) 7,8 (V-)Funkcje portów ETH-2wirePOWER (zasilanie): alternatywne zasilanie toru gdy brak PoEDATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodachSygnalizacja pracyLED port RJ45 (żółty) - obecność zasilaniaLED port RJ45 (zielony) - link i transmisja danych w torze LANLED 1 (zielony) - link i transmisja danych w torze 2WireNapięcie zasilaniaETH-2wire-TXVin PoE = 44 ... 56 VDCVin POWER = 24 ... 56 VDCETH-2wire-RXVin = 24 ... 56 VDCNapięcie wyjścioweVout = VinKontrola zasilaniaETH-2WIRE-RXzworki - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcjiPobór mocy1,35 W (cały tor)Długość kabla 2WIREMaksymalna odległość ETH-2wire-TX do ETH-2wire-RX (złącza DATA):< 300m - 2 pojedyncze skręcane przwody np. 1 para skrętki UTP< 100m - 2 pojedyncze nieskręcane przewody np. OMY 2x0,75mmDługość kabla sieciowego< 100m - odległość SWITCH PoE do ETH-2WIRE-TX< 100m - odległość ETH-2WIRE-RXdo odbiornika PoEZabezpieczeniaLAN i DATAZabezpieczenie przepięciowePOWERZabezpieczenie przed odwrotną polaryzacjąPort PoE INZabezpieczenie przeciążeniowe na poziomie 0,6AKonstrukcja obudowyPoliwęglanStopień ochronyIP20Temperatura pracy-25°C...+65°CWymiaryETH-2WIRE-TX - 99 x 24 x 22mmETH-2WIRE-RX - 99 x 24 x 22mmWagaETH-2WIRE-TX 0,03 kgETH-2WIRE-RX 0,03 kg
