Adapter do Modułów ESP8266 - do ESP-07, ESP-08, ESP12 itp

Adapter do modułów ESP8266 – po co jest i kiedy się przydaje?

Ten adapter rozwiązuje bardzo praktyczny problem: wiele modułów ESP8266, takich jak ESP-07, ESP-08 czy ESP-12, ma wyprowadzenia w układzie niewygodnym do pracy na płytce stykowej. Po przylutowaniu modułu do adaptera zyskujesz czytelnie opisane piny i wygodniejsze podłączenie w prototypach DIY 🔧

To dobry wybór, jeśli chcesz szybciej uruchomić moduł WiFi ESP8266 w projekcie, bez kombinowania z cienkimi przewodami i niestandardowym rasterem wyprowadzeń.

Adapter ułatwia wyprowadzenie pinów modułu ESP8266 do dalszego montażu i testów.

Co zyskujesz w praktyce? ✅

• łatwiejszy montaż modułu ESP8266 w projekcie prototypowym,
• opisane wyprowadzenia bez zgadywania, który pin jest który,
• wygodniejsze użycie na płytce stykowej lub w układzie lutowanym,
• uporządkowane połączenia podczas programowania i testów,
• mniej ryzyka pomyłek przy podłączaniu zasilania i GPIO.

Kompatybilność

Adapter jest przeznaczony do modułów z rodziny ESP8266, w szczególności:

• ESP-07
• ESP-08
• ESP-12

Możliwe jest również wlutowanie ESP-03, ale trzeba uważać: układ wyprowadzeń będzie wtedy inny ⚠️ To ważne, jeśli kupujesz adapter z myślą o konkretnym module.

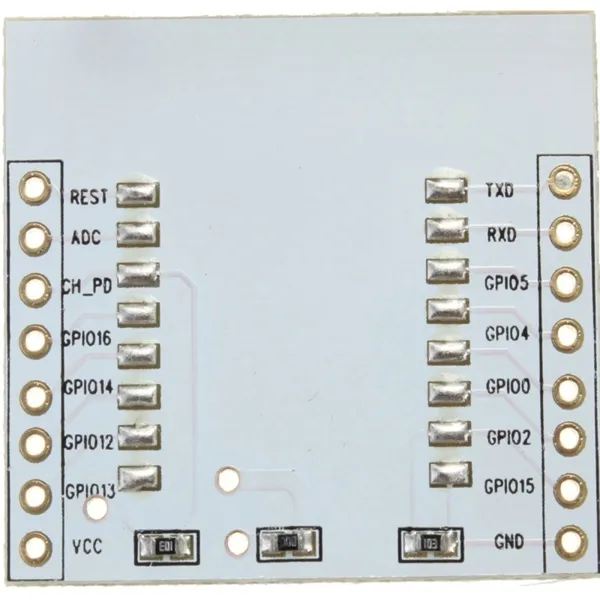

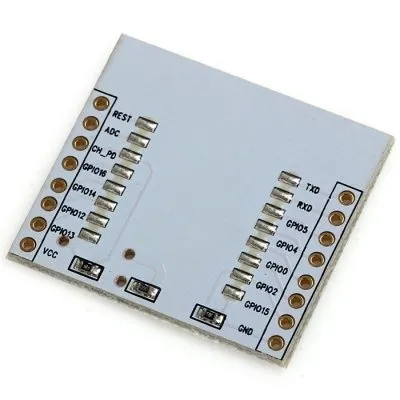

Na płytce znajdziesz opis pinów, co ułatwia podłączenie zasilania, UART i GPIO.

Jak działa ten adapter?

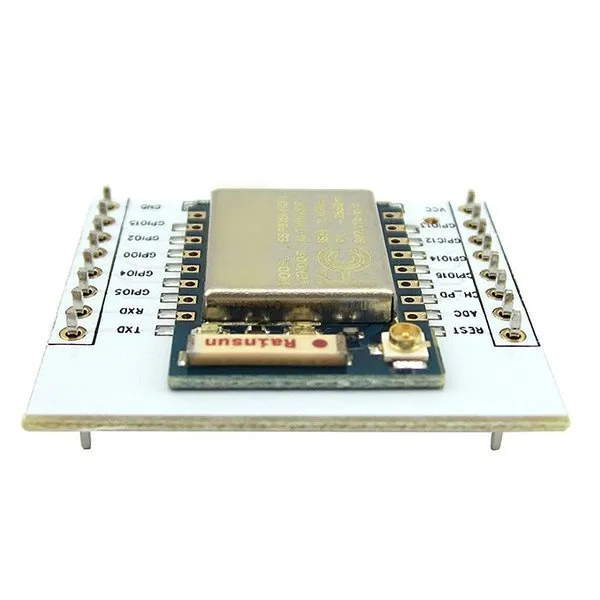

To płytka pośrednia, do której lutujesz moduł ESP8266. Po montażu możesz korzystać z wyprowadzonych pinów w bardziej wygodny sposób niż bezpośrednio z samego modułu.

Adapter ma też przygotowane podstawowe połączenia pomocne przy starcie układu:

• CH_PD jest stale podciągnięte do VCC przez rezystor 10k – moduł uruchamia się po podaniu zasilania,
• GPIO15 jest podłączone do GND przez rezystor 10k,
• aby wejść w tryb programowania, należy zwarć GPIO0 do masy podczas startu 🚨

Na co zwrócić uwagę przed zakupem?

• To nie jest moduł WiFi – adapter nie zawiera ESP8266.
• W zestawie jest sama płytka adaptera i piny do zalutowania.
• Produkt wymaga lutowania modułu oraz goldpinów.
• Przed pierwszym uruchomieniem sprawdź poprawność połączeń zasilania i linii startowych.

Zastosowanie w projektach DIY 💡

Adapter przyda się wszędzie tam, gdzie używasz ESP8266 jako modułu komunikacji WiFi lub mikrokontrolera w małych urządzeniach.

• prototypy IoT do domu 🏠
• sterowniki WiFi do automatyki
• testy firmware i nauka programowania ESP8266
• układy uruchamiane na płytce stykowej
• projekty warsztatowe i edukacyjne 🛠️

To praktyczne rozwiązanie, gdy chcesz wygodnie testować moduł ESP8266 poza gotową płytką deweloperską.

Montaż i użycie – krótko i konkretnie

1. Wlutuj moduł

Umieść zgodny moduł ESP8266 w polach lutowniczych i przylutuj wszystkie styki starannie, bez zwarć.

2. Wlutuj piny

Dołączone listwy pinów możesz przylutować tak, aby adapter dało się wygodnie osadzić w płytce stykowej lub podłączyć przewodami.

3. Podłącz zasilanie i UART

Przy uruchamianiu lub wgrywaniu firmware zwróć uwagę na linie TXD, RXD, VCC, GND i stany pinów startowych.

4. Programowanie

Aby wgrać nowe oprogramowanie, GPIO0 musi być zwarte do GND podczas startu. To jedna z najczęściej pomijanych rzeczy przy pierwszych próbach programowania ESP8266.

Typowe błędy użytkowników ❓

• zakup adaptera zamiast pełnej płytki z modułem,
• brak zwarcia GPIO0 do masy podczas flashowania,
• pomylenie kompatybilnych wersji modułów,
• niedokładne lutowanie powodujące brak komunikacji UART,
• założenie, że każdy moduł ESP8266 będzie miał identyczny układ pinów.

Przed montażem warto sprawdzić zgodność modułu i ułożenie pinów.

Najważniejsze informacje techniczne

Typ produktu

adapter do modułów ESP8266

Kompatybilność

ESP-07, ESP-08, ESP-12, możliwy montaż ESP-03

CH_PD

podciągnięte do VCC przez rezystor 10k

GPIO15

podłączone do GND przez rezystor 10k

Programowanie

GPIO0 należy zewrzeć do GND podczas startu

Montaż

wymaga lutowania

Zestaw

adapter + piny do zalutowania

Moduł ESP8266

brak w zestawie

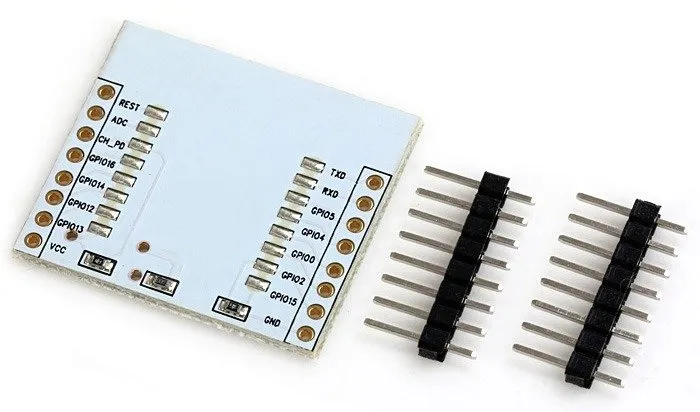

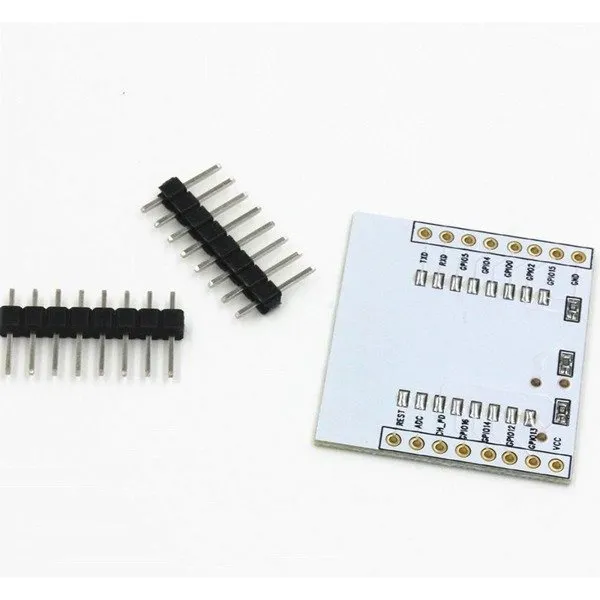

Co znajduje się w zestawie? 📦

• 1 x adapter do modułów ESP8266
• piny do zalutowania

Uwaga: zestaw nie zawiera modułu ESP8266.

Dobry wybór do uruchamiania modułów ESP8266 w projektach testowych, edukacyjnych i warsztatowych.

FAQ

Czy ten adapter działa samodzielnie?

Nie. To tylko adapter – do działania potrzebny jest osobny moduł ESP8266.

Czy można używać go na płytce stykowej?

Tak, właśnie po to najczęściej się go stosuje. Ułatwia wygodne wyprowadzenie pinów modułu.

Czy nadaje się do ESP-12?

Tak, adapter jest przeznaczony między innymi do modułów ESP-12.

Czy trzeba lutować?

Tak. Należy przylutować moduł oraz dołączone piny.

Jak wgrać firmware do ESP8266 na tym adapterze?

Podczas uruchamiania trzeba zewrzeć GPIO0 do GND, aby wejść w tryb programowania.

Przydatny poradnik

Jeśli chcesz programować moduły oparte na ESP8266 w Arduino IDE, zajrzyj do wpisu:

Więcej materiałów znajdziesz także na

.

Adapter dedykowany do modułów ESP-07, ESP-08, ESP12 itd. Wyprowadzenia są opisane na płytce. Moduły bez adaptera nie nadają się do wykorzystania na płytce stykowej. Dzięki adapterowi, możemy korzystać z tego urządzenia znacznie łatwiej i poszerzyć zakres.
