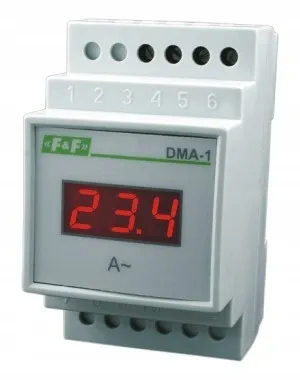

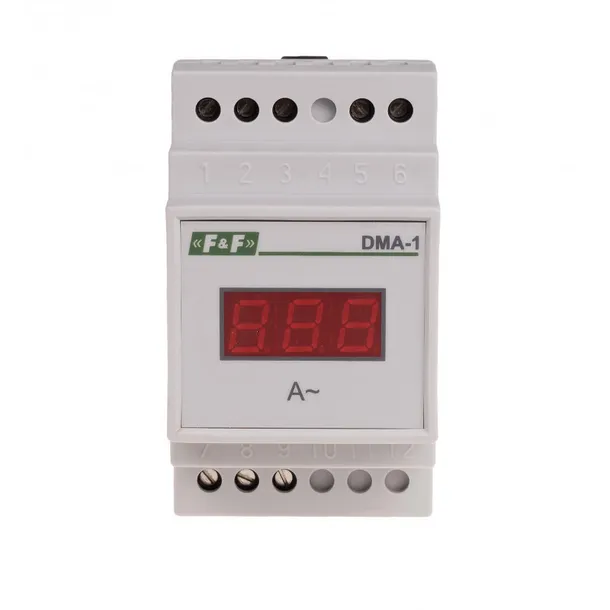

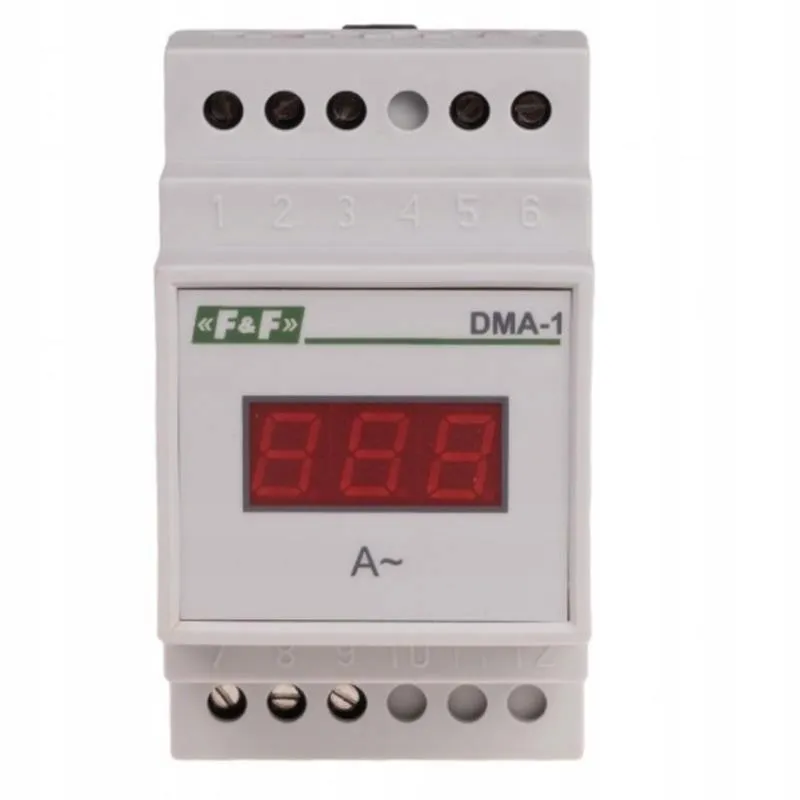

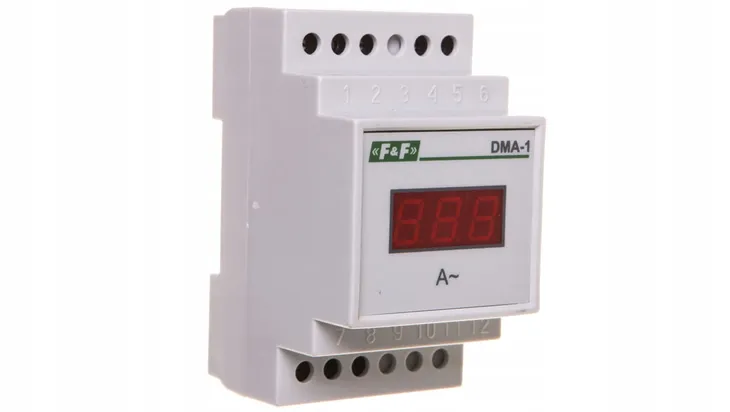

Amperomierz DMA-1 True RMS

Amperomierz DMA-1 True RMS

CYFROWE. Jednofazowe.

Przeznaczenie:

Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.

Działanie:

• pomiar wartości skutecznej prądu w obwodzie elektrycznym.
• obwód pomiarowy jest odseparowany od  obwodu zasilania wskaźnika.
• wskaźnik z oznaczeniem TrueRMS wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.

Wykonania:

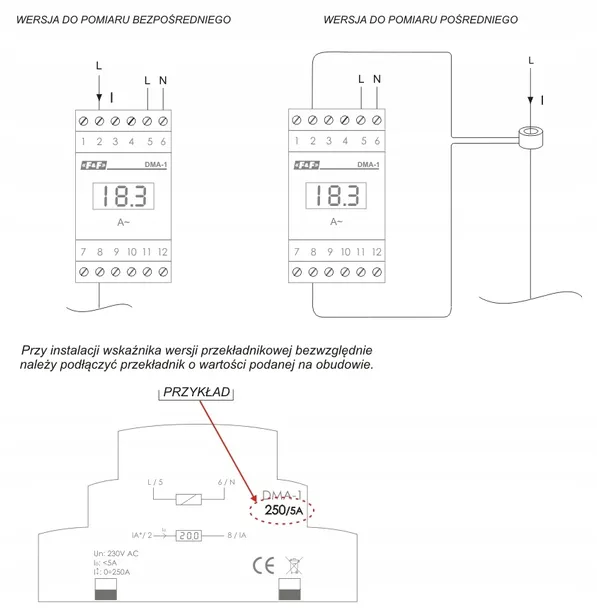

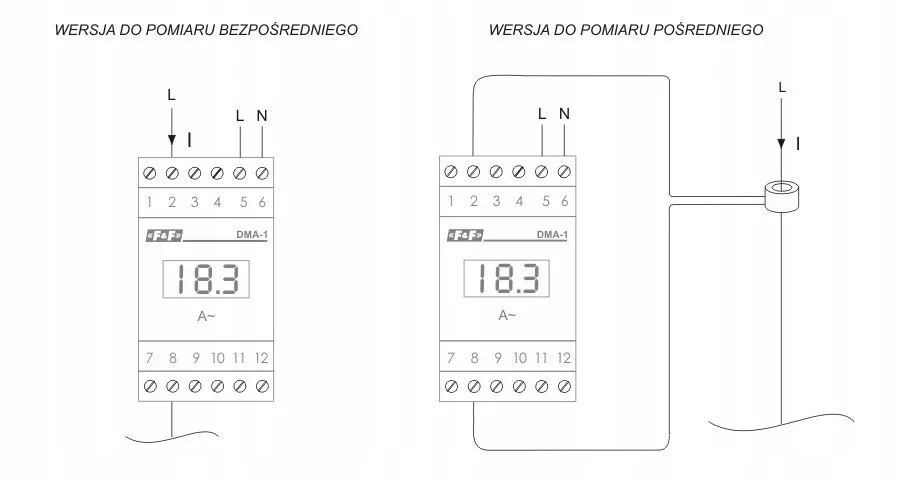

Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5A. Zakres prądów przekładników prądowych: 25÷1000/5A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku. DMA-1 20A  przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20A.

Przykład:

•   DMA-1 50/5A - jednofazowy do współpracy z przekładnikiem 50/5A, zakres mierzony 0÷50A, bez TrueRMS
•   DMA-1 150/5A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5A, zakres mierzony 0÷150A, z TrueRM

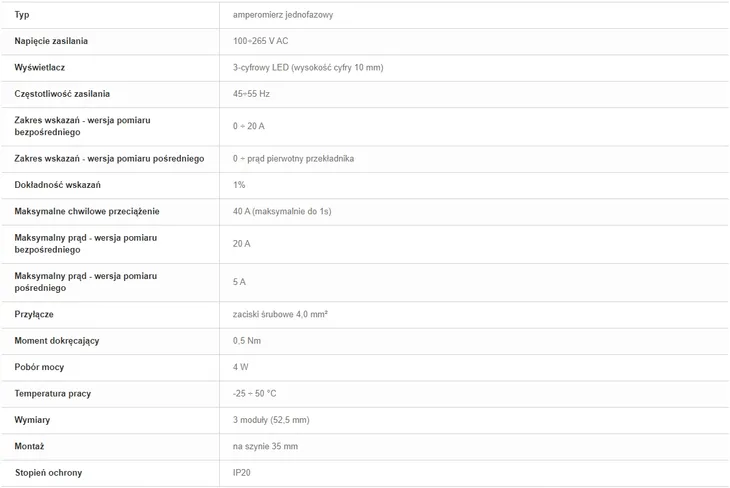

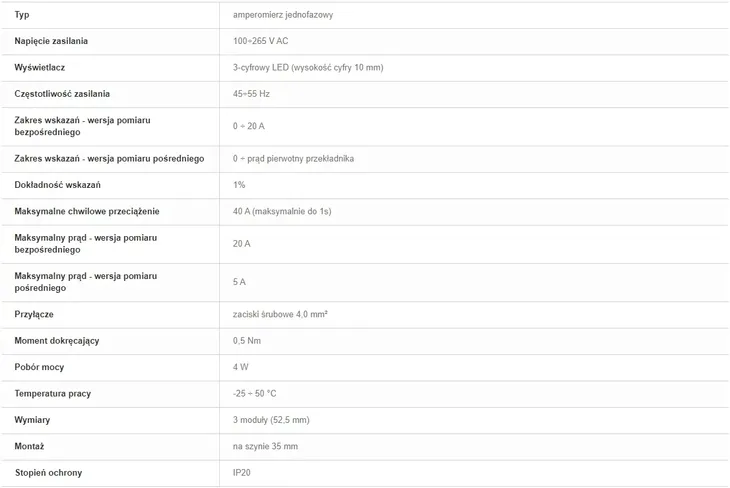

Dane techniczne:

• zasilanie 100÷300V AC
• częstotliwość zasilania 45÷55Hz
• maksymalny prąd:   wersja pomiaru bezpośredniego 20A ;   wersja pomiaru bezpośredniego 5A
• maksymalne chwilowe przeciążenie 40A (
• dokładność wskazań DMA-1 1%; DMA-1 TrueRMS 0,5%
• wyświetlacz  segmentowy LED 10×6mm
• pobór mocy  4W
• temperatura pracy  -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 3 moduły (52,5mm)
• montaż na szynie 35mm
