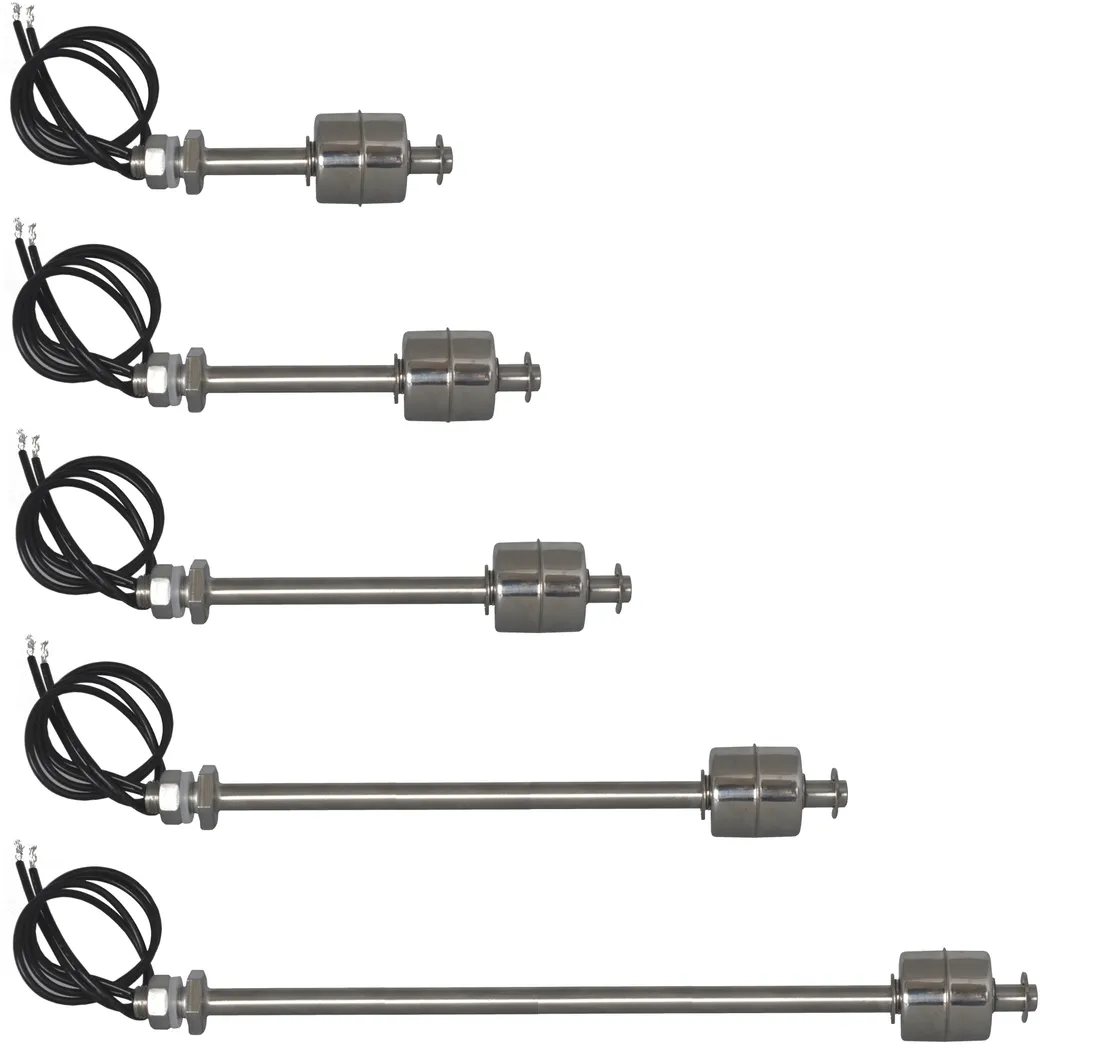

Czujnik Esco SLS-1075-SS-2A1A

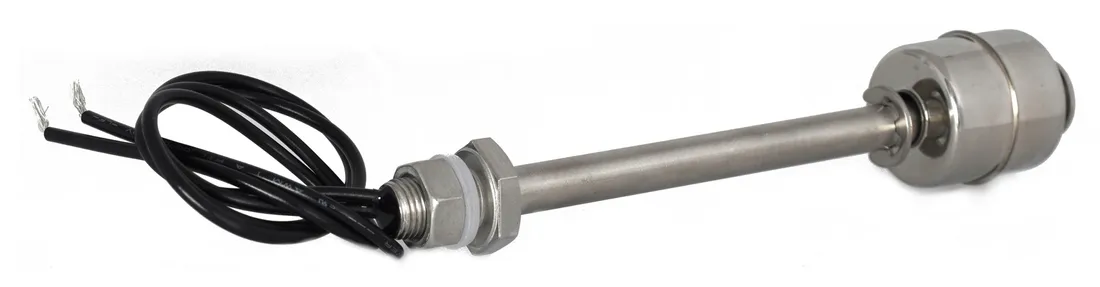

Czujnik pływakowy, NO: SLS-1075-SS-2A1A

Posiadają zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.).

Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu.

Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji kontaktronu ze zwiernego na rozwierny.

Dane techniczne:

• Max. napięcie przełączalne: 250VDC
• Max. prąd przełączalny: 0,5A
• Max. moc przełączania: 50W
• Długość pływaka od śruby: 75mm
• Temperatura pracy: -30 ~+125 °C
• Długość przewodów: 25cm
• Materiał: stal nierdzewna SUS304

Tryb pracy pływaka:

1. Normalnie otwarty - gdy poziom cieczy opadnie poniżej poziomu czujnika obwód zostanie rozłączony

2. Normalnie zamknięty - gdy poziom cieczy opadnie poniżej poziomu czujnika obwód zostanie załączony

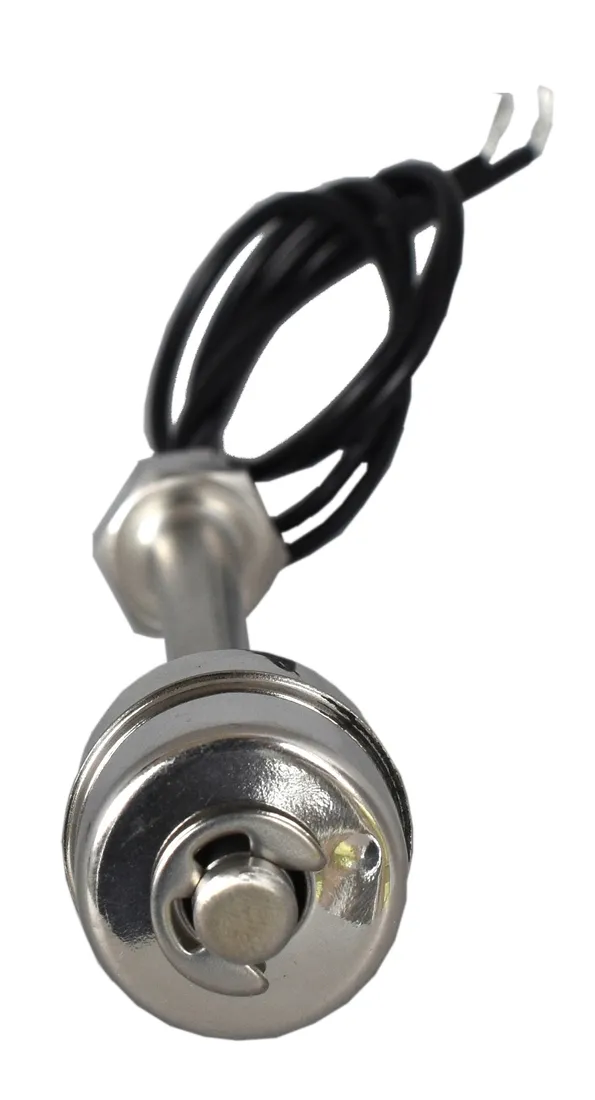

Instrukcja zmiany trybu pracy pływaka:

1. Pływak pracujący w trybie normalnie otwarty.

2. Należy zdjąć zawleczkę uważając aby pływak nie zsunął się z czujnika.

3. Obrócić pływak o 180°.

4. Nałożyć pływak na czujnik.

5. Zainstalować zawleczkę zabezpieczającą.

6.Pływak pracujący w trybie normalnie zamknięty.

Operację można wykonać ponownie i dostosować do własnych wymagań.

Przykład użycia:

1. Automatyczne napełnianie zbiornika

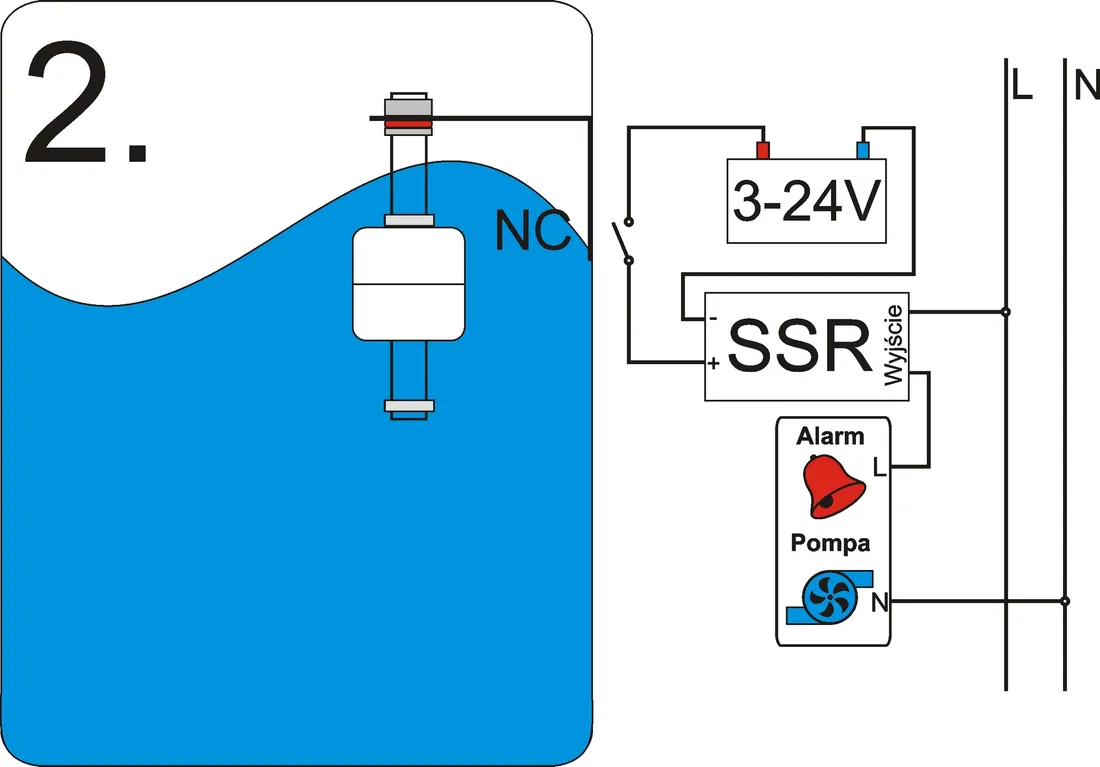

2. Alarm ostrzegający przed przepełnieniem zbiornika, wypompowywanie wody powyżej pływaka, zawór bezpieczeństwa.

Zalety tego rozwiązania:

• Bezpieczne napięcie zasilające przekaźnik ssr i pływak (możliwość użycia napięcia z zakresu: 3 do 24VDC),
• Wysoka niezawodność za sprawą przekaźnika ssr
• Automatyzacja napełniania bądź opróżniania zbiornika - alarmu
• Brak kontaktu napięcia sieciowego z cieczą w zbiornika
