Czujnik M5Stack U111-B

NB-IoT 2 - moduł komunikacyjny Cat-NB z anteną - SIM7028 - moduł rozszerzeń Unit - M5Stack U111-B

Moduł NB-IoT2 to kompaktowe rozwiązanie do globalnych sieci Cat-NB , wspierające komunikację IoT o niskim poborze energii. Wyposażony w układ SIM7028 oraz zewnętrzne gniazdo antenowe SMA , zapewnia stabilną transmisję w wielu pasmach. Wspiera protokoły TCP / UDP / MQTT oraz zabezpieczenia TLS / SSL. Idealny do zastosowań IoT, zdalnego monitoringu czy zarządzania zasobami.

Indeks: MSS-25329

Opis produktu: NB-IoT 2 - moduł komunikacyjny Cat-NB z anteną - SIM7028 - moduł rozszerzeń Unit - M5Stack U111-B

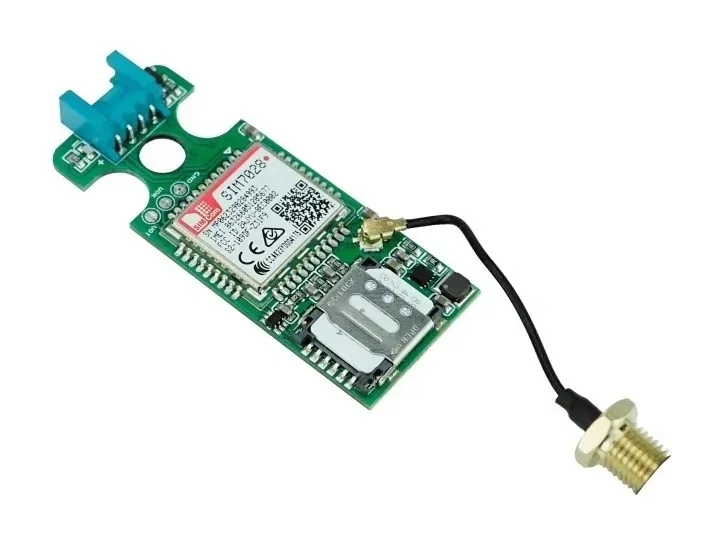

Unit NB-IoT2 (SIM7028) od M5Stack to zaawansowany moduł komunikacji bezprzewodowej dostosowany do globalnych pasm Cat-NB , co czyni go idealnym rozwiązaniem do zadań IoT o niskiej przepustowości i małych opóźnieniach. Z wbudowanym układem SIM7028 , zapewnia niezawodność oraz wysoką jakość sygnału dzięki zewnętrznemu gniazdu antenowemu SMA . Obsługuje szeroki zakres protokołów sieciowych, w tym TCP, UDP, MQTT oraz bezpieczne połączenia TLS / SSL . Dzięki niskiemu poborowi energii jest idealny do aplikacji takich jak zdalne sterowanie, monitorowanie zasobów, telemedycyna i systemy miejskie, np. rowery na wynajem.

Producent przygotował przewodnik użytkownika ułatwiający rozpoczęcie pracy z modułem - sprawdź!

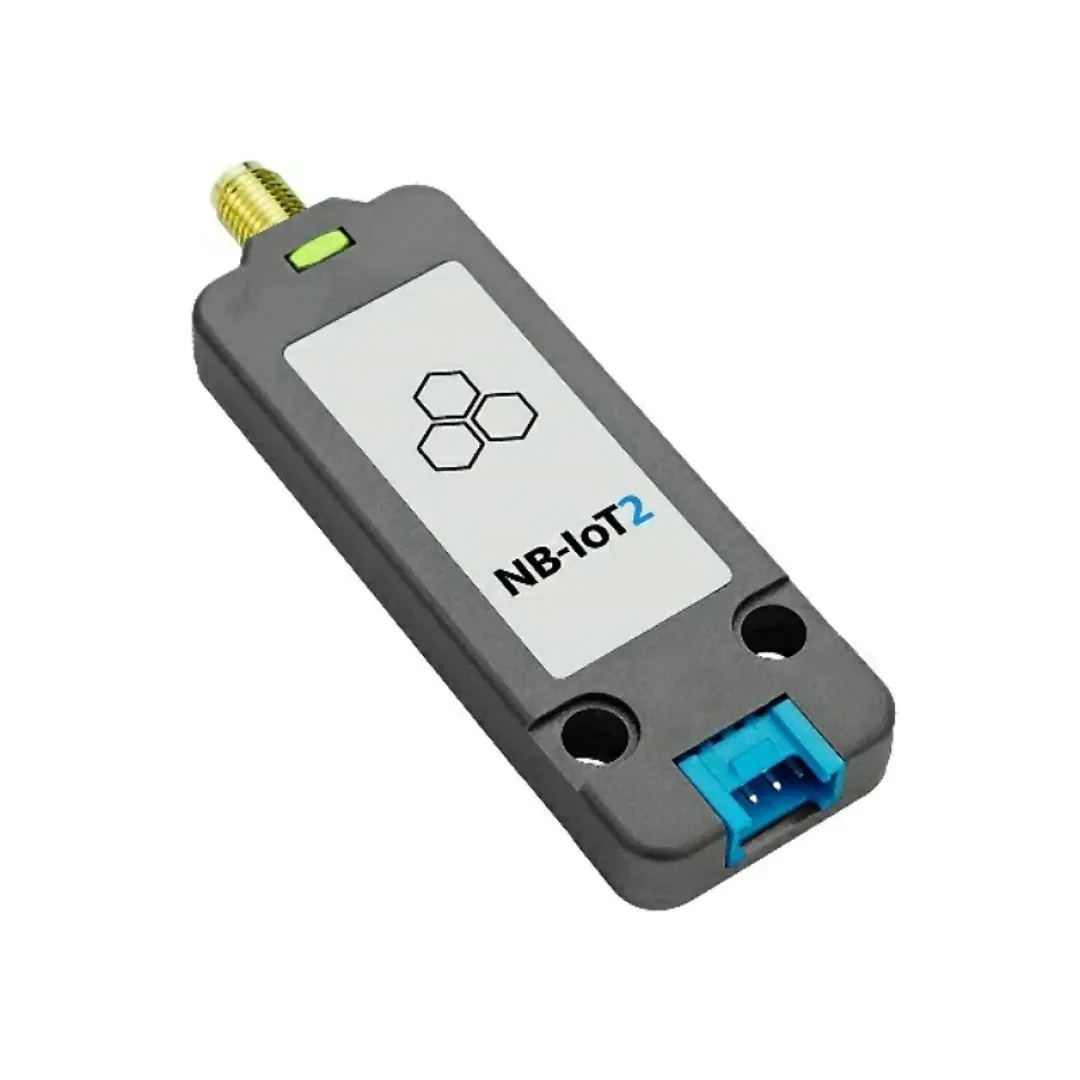

NB-IoT 2 - moduł komunikacyjny Cat-NB z anteną - SIM7028 - moduł rozszerzeń Unit - M5Stack U111-B.

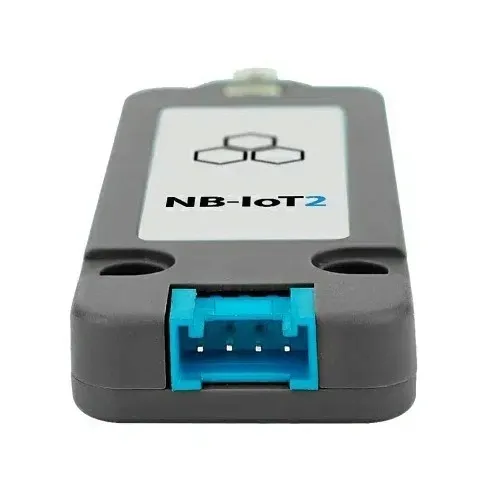

NB-IoT 2 podłącza się do modułu głównego z wykorzystaniem przewodu Grove.

Główne cechy NB-IoT 2

• Obsługa globalnych pasm Cat-NB: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B17 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B70 / B85
• Interfejs antenowy SMA dla stabilnej łączności
• Wsparcie protokołów TCP, UDP, MQTT, TLS / SSL
• Złącze na kartę SIM typu Nano
• Port komunikacyjny UART 115200bps
• Prędkość transmisji danych 127 kb/s (downlink) / 159 kb/s (uplink)
• Sterowanie komendami AT, komunikacja przez UART 115200 bps
• Wysoka efektywność energetyczna, idealna do długotrwałego użytkowania
• Wsparcie dla platform programistycznych, takich jak Arduino IDE

Podłączenie i kompatybilność modułu

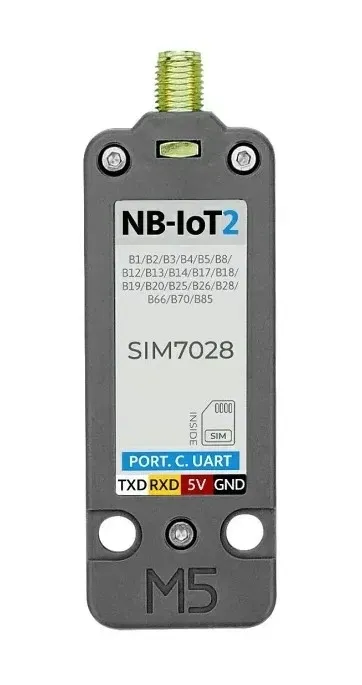

Moduł NB-IoT2 komunikuje się przez interfejs UART z szybkością 115200 bps. Można go podłączyć do portów kompatybilnych systemów M5Stack, takich jak CoreS3, używając portów Grove . W celu uzyskania najlepszej jakości sygnału należy zamontować dołączoną do zestawu antenę SMA.

Zastosowania NB-IoT 2

Moduł NB-IoT2 jest idealny do zastosowań IoT, takich jak zdalne sterowanie i monitorowanie, śledzenie zasobów, telemedycyna, inteligentne liczniki i miejskie systemy wynajmu rowerów. Dzięki globalnej kompatybilności z pasmami Cat-NB, jest to wszechstronne rozwiązanie do integracji w projektach wymagających niskiego zużycia energii.

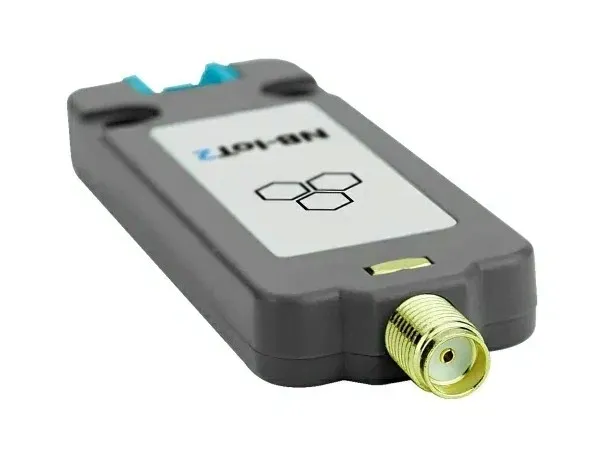

Moduł posiada złącze SMA do podłączenia zawartej w zestawie anteny.

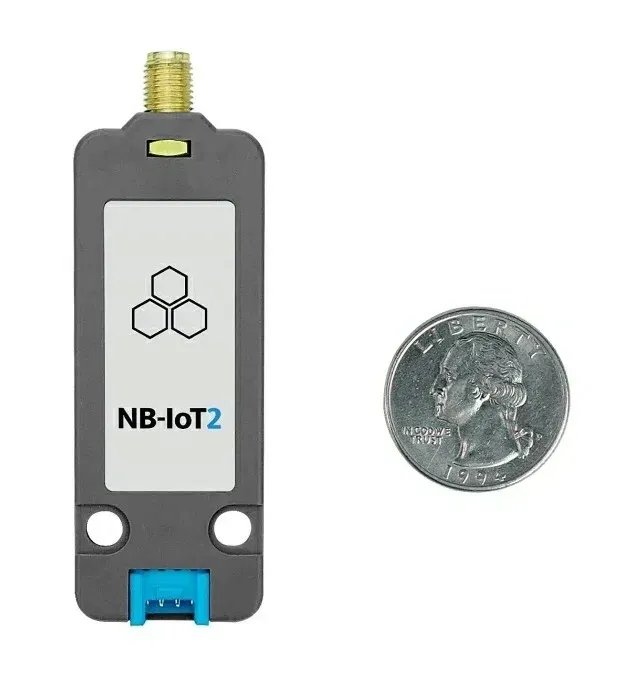

Moduł posiada kompaktowe wymiary 71,5 x 24 x 8 mm.

Cat-NB: idealne połączenie niskiego poboru mocy i szerokiego zasięgu

Cat-NB (Category Narrowband) to technologia komunikacji bezprzewodowej opracowana specjalnie dla urządzeń IoT. Należy do standardu NB-IoT (Narrowband IoT) w ramach LTE i jest przeznaczona do transmisji danych o niskiej przepustowości, przy bardzo niskim poborze energii . Cat-NB oferuje niezawodną komunikację na dalekie odległości. Dzięki Cat-NB urządzenia IoT mogą skutecznie przesyłać małe pakiety danych nawet w miejscach o ograniczonym zasięgu.

Specyfikacja techniczna Unit NB-IoT2

• Moduł komunikacyjny: SIM7028
• Obsługiwane pasma Cat-NB: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B17 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B70 / B85
• Protokoły sieciowe: TCP, UDP, MQTT, TLS / SSL
• Interfejs anteny: SMA
• Komunikacja: UART 115200 bps
• Zużycie energii: prąd w stanie czuwania: 3,1 mA, prąd pracy: 36 mA (przy 5 V)
• Wymiary: 71,5 x 24 x 8 mm
• Masa: 12,4 g

Zawartość zestawu

• 1x Moduł Unit NB-IoT2 (SIM7028)
• 1x Antena SMA
• 1x Klucz imbusowy
• 1x Przewód Grove

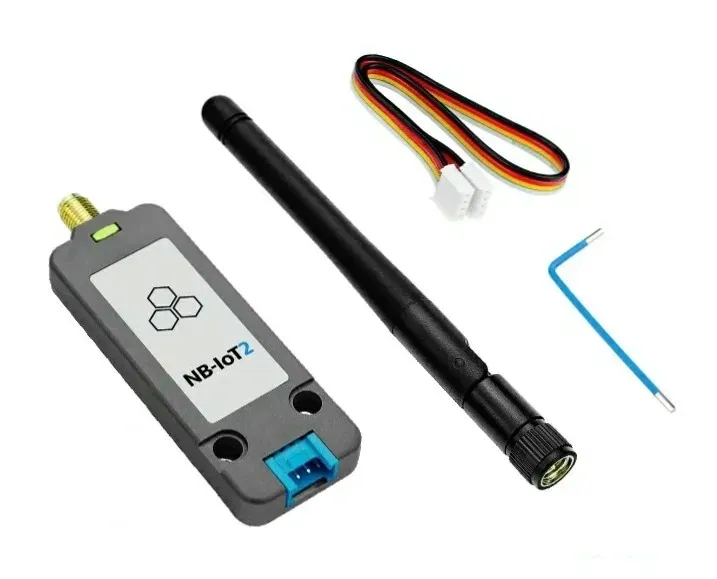

Elementy wchodzące w skład zestawu.

Przydatne linki

• Przewodnik użytkownika
• Dokumentacja techniczna SIM7028
