Grove Air Quality Sensor - moduł z czujnikami

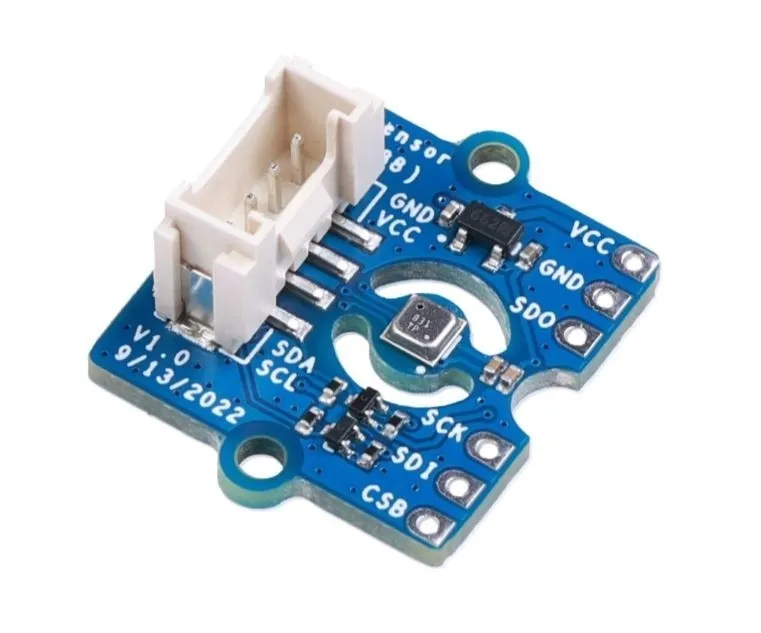

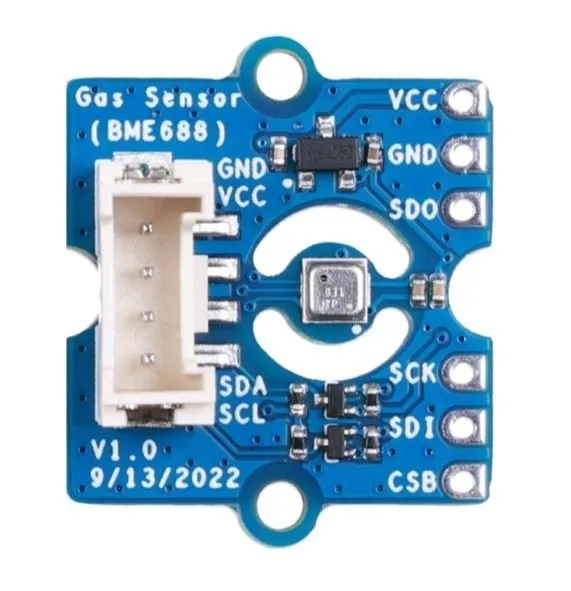

Grove Air Quality Sensor - moduł z czujnikiem gazu, ciśnienia, temperatury i wilgotności BME688

Opis

Moduł ze zintegrowany czujnik gazu, ciśnienia, temperatury i wilgotności BME688 umieszczony w jednej obudowie MEMS. Układ został opracowany specjalnie z myślą o aplikacjach mobilnych i urządzeniach wearables, gdzie rozmiar i niskie zużycie energii są kluczowymi wymaganiami.

Czujnik BME688 jest wstecznie kompatybilny z BME680. Ma dodatkową funkcję skanowania gazu w trybie niskiego zużycia energii (3,9 mA w standardowym trybie skanowania). Może wykrywać szeroką gamę lotnych związków organicznych (VOC), lotnych związków siarki (VSC) i innych gazów, takich jak tlenek węgla i wodór. W standardowej konfiguracji obecność VSC jest wykorzystywana jako wskaźnik np. rozwoju bakterii. Skaner gazowy może być dostosowany do potrzeb użytkownika pod względem czułości, selektywności, szybkości transmisji danych oraz zużycia energii.

Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł komunikuje się przez interfejs I2C lub SPI i zasilany jest napięciem 3,3 V lub 5 V. Może być stosowany do innowacyjnych, niestandardowych zastosowań, takich jak wykrywanie zepsucia żywności lub pożarów poprzez pomiar aktualnych gazów i śledzenie zmian temperatury i wilgotności.

Właściwości

• Zakres pomiaru temperatury: -40 do 85℃ (dokładność ±1.0°C, rozdzielczość 0,01°C)
• Zakres pomiaru wilgotności powietrza: 0 do 100 % (dokładność ± 3%r.H., rozdzielczość 0.008 %r.H.)
• Zakres pomiaru ciśnienia atmosferycznego: 300 do 1100 hPa (dokładność ±0.6 hPa, rozdzielczość 0.18 Pa)
• Pomiar jakości powietrza, lotnych związków organicznych (VOC), lotnych związków siarki (VSC), tlenku węgla i wodoru
• Interfejs: I2C (do 3,4 MHz) lub SPI (do 10 MHz)

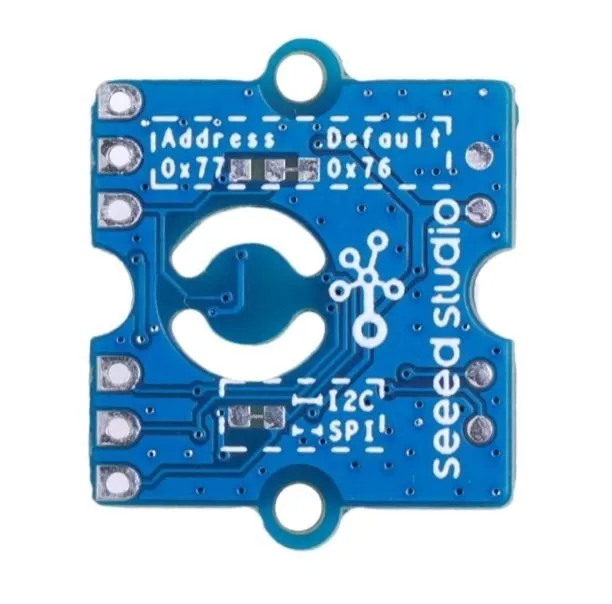

• Adres I2C 0x76 (domyślnie), 0x77
• Napięcie zasilania: 3,3 V/5 V
• Wymiary: 24 x 20 x 9,9 mm

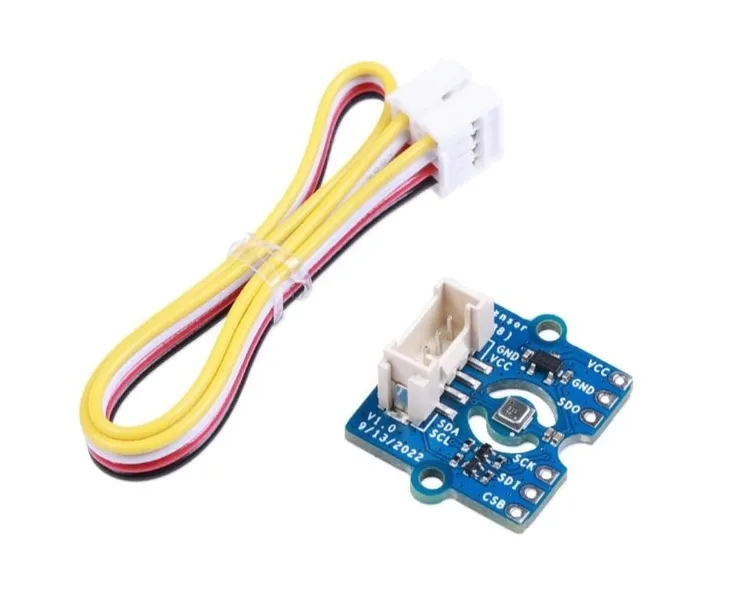

W zestawie

• Grove Air Quality Sensor
• Przewód Grove
