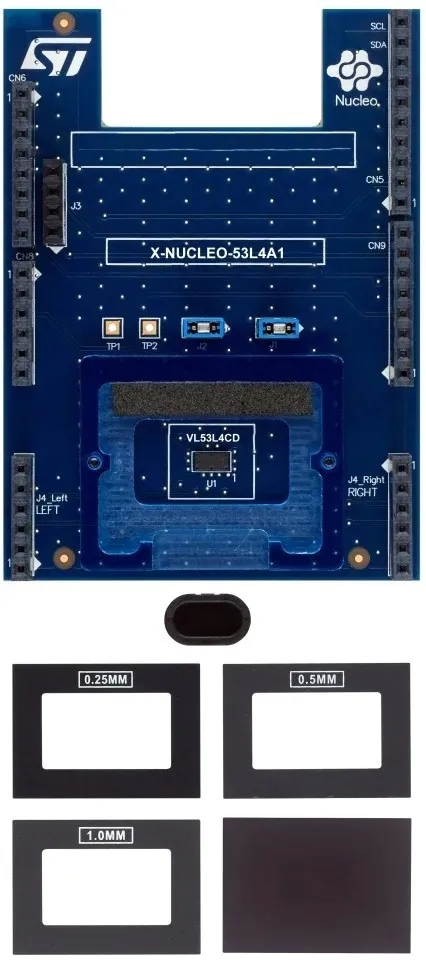

X-NUCLEO-53L4A1 - płytka rozszerzeń z czujnikiem

X-NUCLEO-53L4A1 - płytka rozszerzeń z czujnikiem odległości VL53L4CD dla STM32 Nucleo

Opis

X-NUCLEO-53L4A1 to płytka rozszerzeń z czujnikiem odległości ToF VL53L4CD przeznaczona do zestawów STM32 Nucleo. Interguje macierz SPAD (Single Photon Avalanche Diodes) i technologię FlightSense™, która pozwala na pomiar odległości bezwzględnej niezależnie od koloru i powierzchni wykrywanego obiektu. Dzięki zastosowaniu nadajnika IR emitującego światło o długości 940 nm i zestawu filtrów, oferuje zasieg do 1,3 m przy dobrej odporności na zakłócenia od światła otoczenia. Czujnik ma kąt wykrywania 18° i wykorzystuje VCSEL (Vertical Cavity Surface Emitting Laser) co oznacza, że nie ma martwej strefy i może wykrywać obiekty znajdujące się bardzo blisko czujnika. Ma możliwość wykrywania kilku obiektów jednocześnie. Nakładka jest kompatybilna z płytkami STM32 Nucleo i ma złącze Arduino UNO R3.

Właściwości

• Czujnik ToF VL53L4CD
• Pomiar odległości od 0 mm do 1,3 m
• Liniowość na krótkich dystansach do 1 mm
• FoV: 18°
• Autonomiczny tryb niskiego poboru mocy z programowalnym progiem przerwania, aby obudzić hosta
• Szybka częstotliwość pomiaru do 100 Hz
• Przekładki 0.25, 0.5 i 1 mm symulują szczeliny powietrzne
• Kompatybilny z płytkami STM32 Nucleo
• Złącze kompatybilne z Arduino UNO R3
• Pełne oprogramowanie wraz z przykładami kodu i graficznym interfejsem użytkownika

W zestawie

• Płytka rozszerzeń X-NUCLEO-53L4A1
• Zestaw przesłon
