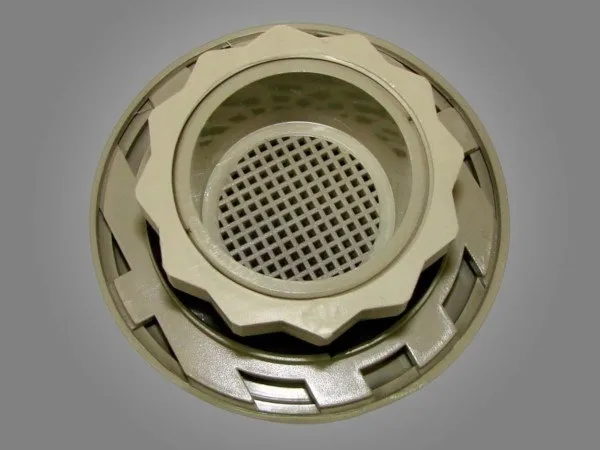

Element kompensujący ciśnienie IP55

Element kompensujący ciśnienie IP55

8301

W szczelnie zamkniętej szafie rozdzielczej zmienia się ciśnienie pod wpływem zmian temperatury zewnętrznej i wytwarzania ciepła przez podzespoły elektroniczne. Powoduje to zasysanie pyłu i wilgoci do wnętrza szafy. Dla wyrównania różnicy ciśnienia został  skonstruowany element kompensacyjny  posiadający wysoki stopień ochrony. Jest doskonałym rozwiązaniem do różnego rodzaju szaf elektrycznych i jest zgodny z normą DIN EN 62208.

Specyfikacja:

Zamocowanie - PG 29 gwint z nakrętką nasadową

Siła dokręcania - 5 Nm (10 Nm max.)

Tworzywo - tworzywo sztuczne UL94 V-0, szary

Uszczelka - pierścień uszczelniający NBR

Powierzchnia dopływu powietrza - ok. 7 cm2

Wymiary - śr. 65,5 mm x 30,5 mm

Temperatura pracy i składowania -45 do +70 °C

*W przypadku montażu innego niż pionowy, stopień szczelności IP54.

Instrukcja montażu

Wywiercić otwór śr. 37+1 mm w ścianie szafy i zamocować nakrętką nasadową element kompensacyjny ciśnienie. Aby zapewnić optymalne wyrównanie ciśnienia zaleca się montować po dwa elementy kompensacyjne po przekątnej.
