Kamera cyfrowa MAGUS CHD20

KAMERA CYFROWA CHD20 /MAGUS

Symbol: 83192

Ean: 5905555019147

Producent: MAGUS

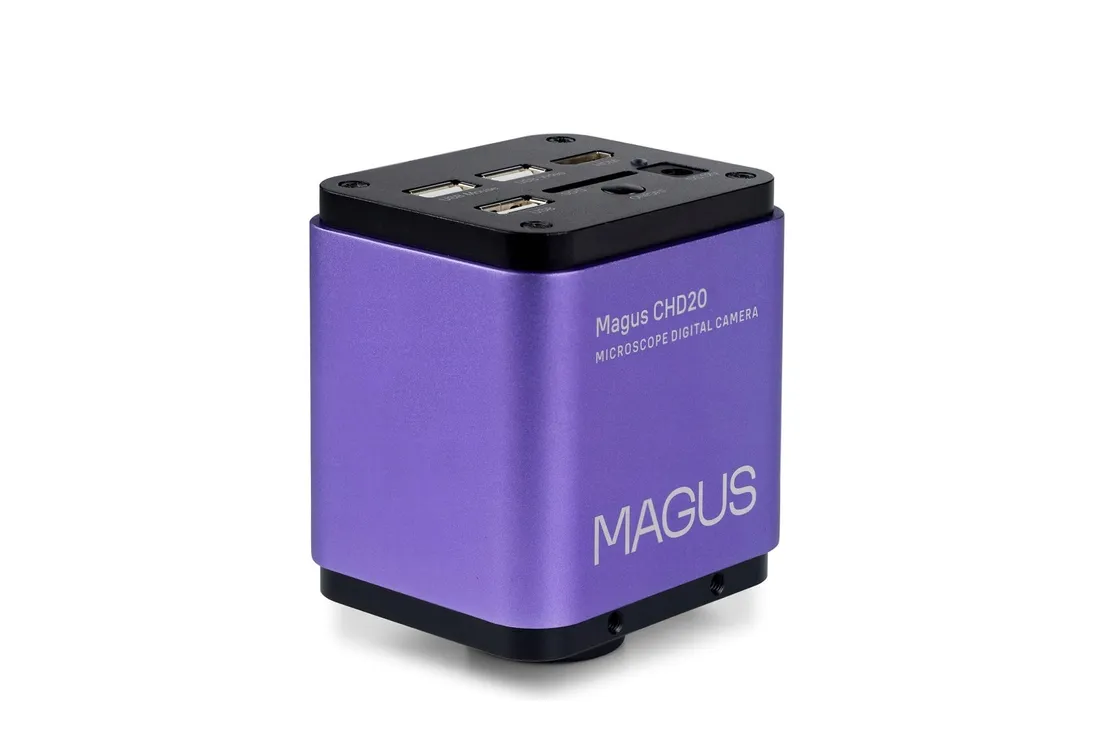

MAGUS CHD20 to kamera cyfrowa przeznaczona do montażu w mikroskopie.

Urządzenie służy do robienia zdjęć i nagrywania filmów z badań, ich edycji, a także może mierzyć wymiary liniowe i kątowe obiektów i ich struktur. Urządzenie działa na własnym oprogramowaniu, dzięki czemu można je podłączyć nie tylko do komputera, ale także bezpośrednio do zewnętrznego wyświetlacza. W tym celu kamera ma dwa rodzaje interfejsów: HDMI i USB.

Kamera generuje wysokiej jakości obraz Full HD (1920x1080 pikseli) i zapewnia dużą liczbę klatek na sekundę oraz wysoką szybkość przesyłania danych między urządzeniami. Jest wyposażona w matrycę Sony o wysokiej światłoczułości, która może fotografować nawet w świetle fluorescencyjnym. Kolejną cechą tej kamery jest zastosowanie filtrów mozaikowych RGB. Ogranicza to prąd ciemny i zapewnia wyraźny obraz. Cały system kamery ma na celu tworzenie wysokiej jakości obrazu bez przerywania, zatrzymywania lub zniekształcania, nawet jeśli obiekt obserwacji jest ruchomy.

Matryca

Kolorowa matryca CMOS z serii Starvis firmy SONY o niewielkich rozmiarach (1/2'', rozmiar piksela 3,75x3,75 μm) charakteryzuje się wysoką światłoczułością (1175 mV przy czasie otwarcia migawki 1/30 s) i umożliwia fotografowanie nawet przy słabym oświetleniu. Jest to możliwe dzięki zastosowaniu technologii podświetlenia. Aby utworzyć możliwie najszersze pole widzenia bez zniekształceń, zalecamy użycie adaptera o powiększeniu od 0,5x do 0,7x.

Oprogramowanie

Do kamery dołączony jest dysk instalacyjny z oprogramowaniem do obsługi urządzenia. Wbudowane oprogramowanie umożliwia kamerze MAGUS CHD20 autonomiczną pracę w celu robienia zdjęć i nagrywania filmów, przetwarzania rezultatów bezpośrednio na urządzeniu, a nawet wykonywania pomiarów obiektu. Aby wykonać pomiary, należy najpierw skalibrować oprogramowanie dla każdego obiektywu za pomocą preparatu kalibracyjnego.

Podłączanie do urządzeń zewnętrznych

Kamera MAGUS CHD20 obsługuje połączenie z zewnętrznym wyświetlaczem, komputerem, a także integrację dodatkowych urządzeń. /s. Kamerę można również podłączyć do komputera przez interfejs USB 2.0 i uzyskać obraz z prędkością 50 kl./s.

Do kamery dołączona jest karta pamięci SD o pojemności 32 GB. Można na niej zapisywać zdjęcia i filmy oraz przetwarzać je za pomocą wbudowanego oprogramowania. Interfejs USB umożliwia podłączenie pamięci flash.

Do obsługi aplikacji kamery zaleca się używanie myszy. Jest ona również dołączona do zestawu, a jej celem jest niwelowanie wibracji wynikających z bezpośredniej interakcji z kamerą.

Urządzenie można połączyć ze specjalnymi monitorami MAGUS, które są instalowane bezpośrednio na kamerze i tworzą mikroskopowy system obrazowania.

Montaż w mikroskopie

Kamerę można umieścić w tubie okularu mikroskopu, łącząc ją za pomocą adaptera z montażem typu C i pierścienia adaptera dostosowanego do średnicy tuby (sprzedane osobno). Do montowania kamery cyfrowej w tubie głowicy trójokularowej służy adapter z montażem typu C.

Najważniejsze właściwości:

• Światłoczułość na poziomie 1175 mV przy 1/30 s umożliwia fotografowanie nawet przy słabym oświetleniu lub świetle fluorescencyjnym
• Kamera generuje wysokiej jakości obraz Full HD (1920x1080 pikseli)
• Wbudowane oprogramowanie umożliwia autonomiczne tworzenie i przetwarzanie zdjęć i filmów oraz wykonywanie pomiarów obiektów
• Interfejsy HDMI i USB służą do wyświetlania danych na zewnętrznym wyświetlaczu lub komputerze. W zależności od połączenia liczba klatek na sekundę wynosi odpowiednio 60 i 50
• Kamera wykorzystuje filtry mozaikowe RGB, które redukują prąd ciemny i zapewniają wyraźny obraz

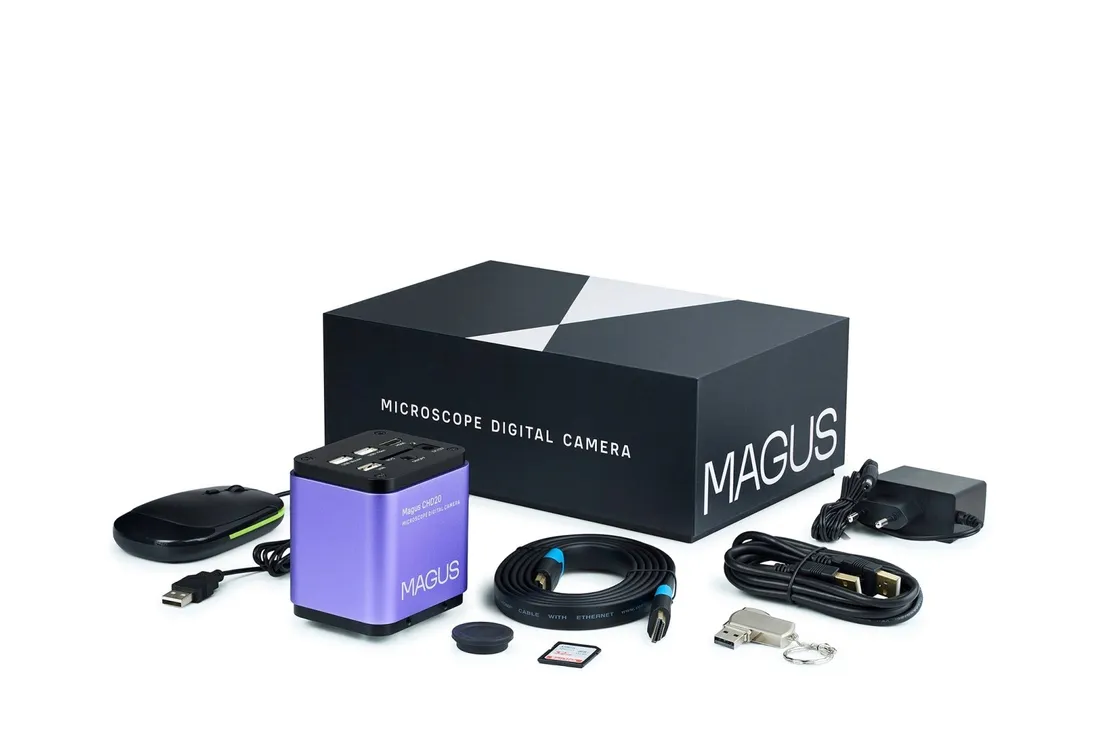

Zawartość zestawu:

• Kamera cyfrowa
• Przewód HDMI (1,5 m)
• Przewód USB 2.0 (2 m)
• Mysz USB
• Karta pamięci SD 32 GB
• Zasilacz sieciowy 12 V/1 A (Euro)
• Instalacyjna płyta CD ze sterownikami i oprogramowaniem
• Instrukcja obsługi i karta gwarancyjna

Specyfikacja:

• Marka: MAGUS
• EAN: 5905555019147
• x szer. x gł.): 25x17x9 cm
• Czujnik: Sony Exmor/Starvis CMOS
• Kolorowa/monochromatyczna: kolorowa
• Megapiksele: 2
• Maksymalna rozdzielczość, piksele: 1920x1080
• Rozmiar matrycy: 1/2" (7,2x4,05 mm)
• Rozmiar piksela, µm: 3.75x3.75
• Światłoczułość: 1175 mV z 1/30 s
• Współczynnik sygnału/szumu: 0,15 mV przy 1/30 s
• Czas naświetlania: 0,04 ms - 1000 ms
• Nagrywanie filmów: tak
• Format obrazu: *.jpg, *.tif
• Zakres widmowy, nm: 380—650 (wbudowany filtr podczerwieni)
• Typ migawki: ERS (przysłona elektroniczna)

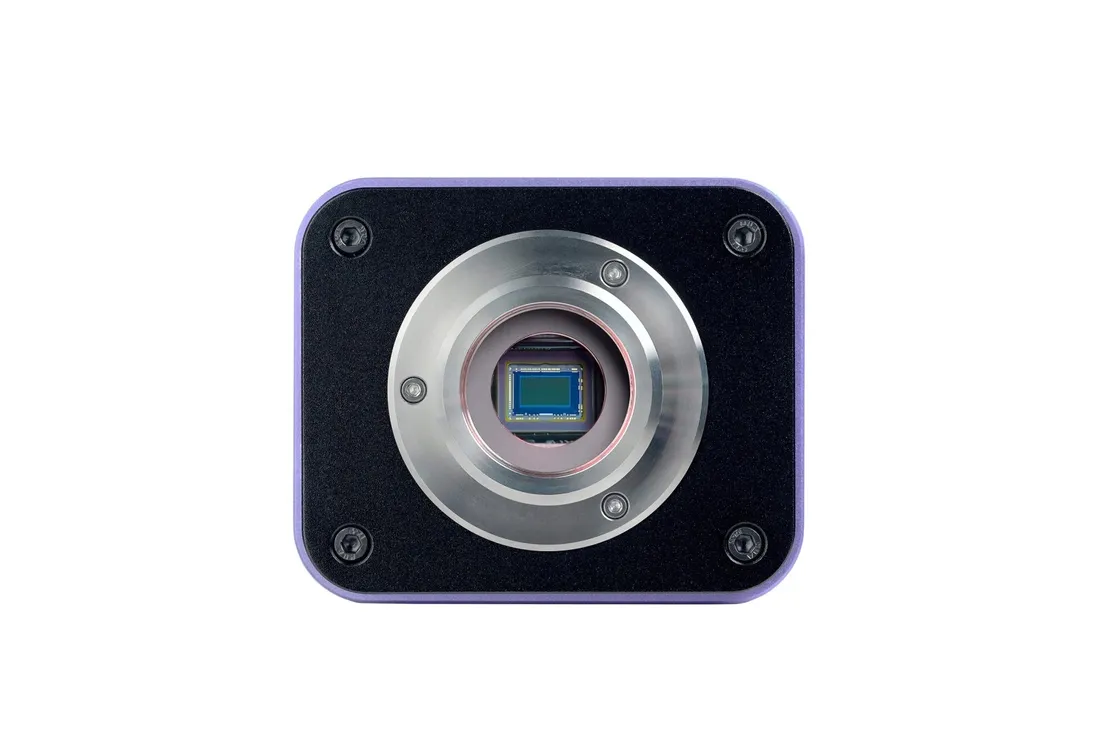

• Typ montażu: montaż typu C
• Zakres temperatur, °C: -10 — 50
• Zakres wilgotności pracy, %: 30 — 80

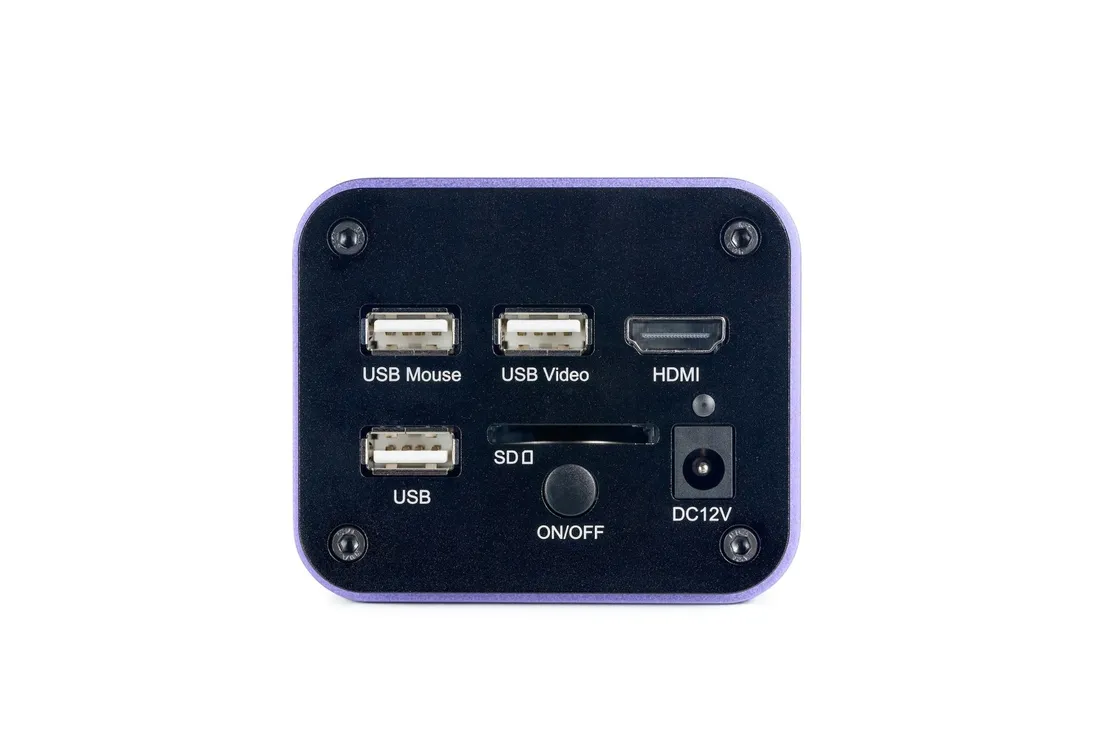

• Złącza interfejsu: USB 2.0, HDMI 1.4
• Karta pamięci: SD do 32 GB
• Możliwość podłączenia dodatkowych urządzeń: mysz komputerowa (USB), pamięć flash (USB)
• Liczba klatek na sekundę, kl./s przy rozdzielczości: 60 przy 1920x1080 (HDMI), 50 przy 1920x1080 (USB)
• Miejsce montażu: tuba głowicy trójokularowej, tuba okularu zamiast okularu
• Format plików wideo: .h264/.h265, *.mp4
• Korpus: stop aluminium CNC
• Zasilanie: zasilacz DC 12 V, 1 A
• Oprogramowanie: HDMI: wbudowane; USB: MAGUS View
• Specyfikacje zasilacza DC: wejście: napięcie AC 100-240 V, 50/60 Hz, wyjście: napięcie DC 12 V/1 A
