Kamera termowizyjna Mega-Idea Super IR Cam Mini S do diagnostyki elektroniki

Kamera termowizyjna Mega-Idea Super IR Cam Mini S to kompaktowe narzędzie serwisowe do lokalizowania przegrzewających się elementów na płytach PCB, modułach elektronicznych i układach naprawianych pod mikroskopem.

Model Mini S jest przeznaczony do pracy przy diagnostyce zwarć, przeciążeń i nietypowego nagrzewania komponentów. Kamera pozwala szybciej wskazać obszar problemu, zanim technik zacznie punktowo mierzyć elementy multimetrem lub zasilać płytę z zasilacza laboratoryjnego.

Do czego służy kamera termowizyjna w serwisie elektroniki?

W elektronice uszkodzony układ, zwarcie lub przeciążona linia zasilania często objawia się lokalnym wzrostem temperatury. Kamera termowizyjna pokazuje różnice temperatur na obrazie, dzięki czemu można szybciej znaleźć element, który pobiera zbyt duży prąd albo nagrzewa się nietypowo względem reszty płyty.

W praktyce oznacza to mniej zgadywania i mniej przypadkowego wylutowywania elementów. Technik może najpierw namierzyć gorący punkt, a dopiero później potwierdzić diagnozę pomiarem elektrycznym.

Najważniejsze cechy

• Kamera termowizyjna do PCB: ułatwia lokalizowanie gorących punktów na płytach głównych, modułach elektronicznych i małych układach SMD.
• 49152 punkty detekcji temperatury: pozwalają obserwować rozkład temperatury na badanym obszarze, co jest przydatne przy diagnostyce zwarć i przeciążeń.
• Zakres detekcji temperatury -20 do 120C: odpowiedni do typowych prac serwisowych przy elektronice niskonapięciowej i płytach PCB.
• Manualny fokus: obiektyw z ręczną regulacją ostrości pozwala dopasować obraz do odległości roboczej.
• Zakres ostrości od 2 mm do nieskończoności: kamera może pracować bardzo blisko badanego obiektu, co ma znaczenie przy drobnych elementach SMD.
• Złącze USB-C: połączenie przewodowe ułatwia stabilną pracę przy stanowisku serwisowym.
• Kabel Type-C 1500 mm: długość przewodu pozwala wygodnie ustawić kamerę względem mikroskopu, komputera lub badanego układu.
• Uchwyt z regulacją kąta: ułatwia ustawienie kamery nad płytą lub w pobliżu mikroskopu.
• Duży zakres klipsa montażowego: pozwala mocować kamerę w różnych konfiguracjach stanowiska serwisowego.

Dla kogo jest ta kamera?

• Naprawiam płyty główne, moduły zasilania, elektronikę użytkową lub urządzenia FPV i chcę szybciej lokalizować przegrzewające się elementy.
• Pracuję z mikroskopem i potrzebuję dodatkowego podglądu termicznego podczas diagnostyki.
• Szukam kamery do wykrywania zwarć, przeciążeń i lokalnych punktów grzania na PCB.
• Chcę ograniczyć czas diagnozy przed wylutowywaniem układów lub wykonywaniem pomiarów punktowych.

Dla kogo NIE jest?

• Nie jest to kamera przemysłowa do pomiarów wysokich temperatur powyżej 120C.
• Nie jest to samodzielny termowizor z własnym ekranem - kamera wymaga podłączenia do kompatybilnego urządzenia przez USB-C.
• Nie jest to kamera FPV ani kamera do lotów - to narzędzie serwisowe do diagnostyki elektroniki.
• Nie jest to pełny zamiennik multimetru, zasilacza laboratoryjnego lub oscyloskopu - termowizja wskazuje obszar problemu, ale pomiary elektryczne nadal są potrzebne do potwierdzenia usterki.

Manualny fokus i praca z małymi elementami SMD

Regulowany obiektyw pozwala ustawić ostrość w zależności od odległości kamery od badanego elementu. Przy diagnostyce małych układów SMD ma to duże znaczenie, ponieważ zbyt rozmyty obraz utrudnia odróżnienie konkretnego elementu od sąsiednich komponentów.

Zakres ostrości od 2 mm do nieskończoności pozwala pracować bardzo blisko płyty. To przydatne na stanowisku serwisowym, gdzie kamera może być ustawiona przy mikroskopie, nad płytą główną lub przy module zasilania.

Podgląd termiczny przy mikroskopie

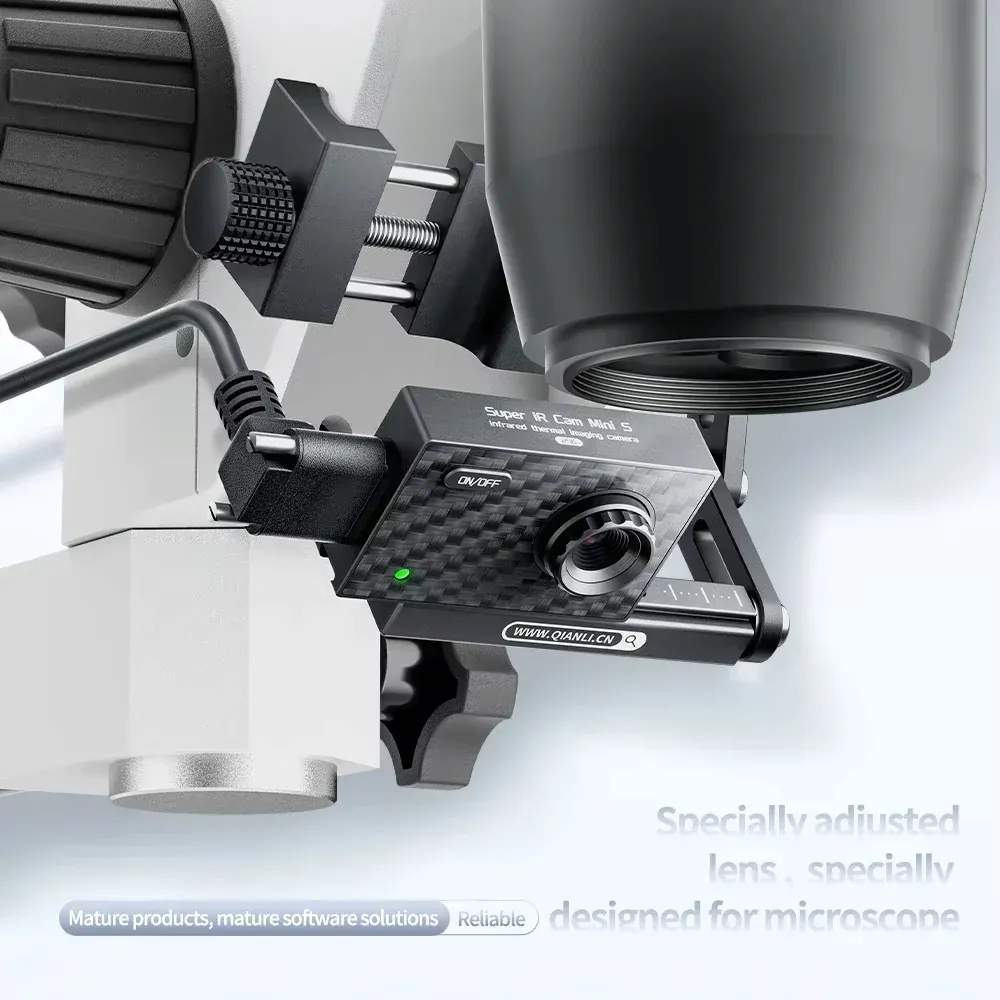

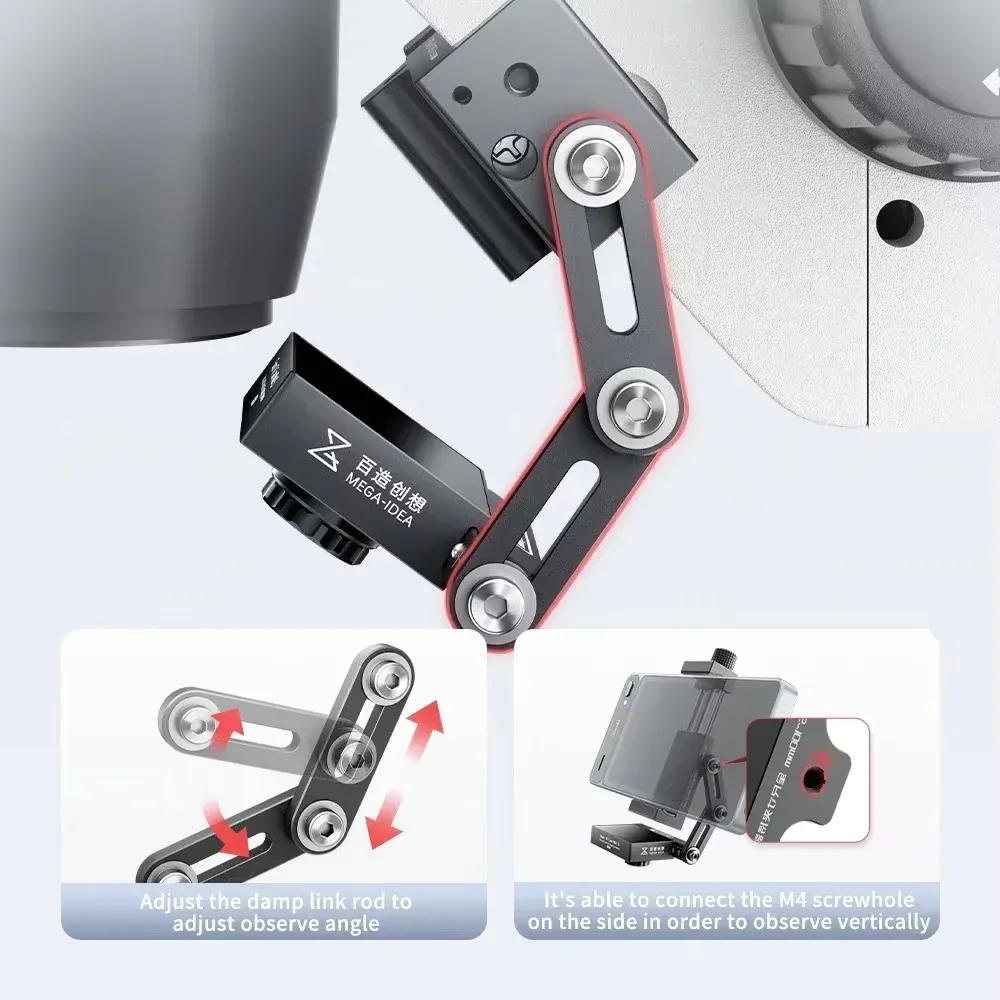

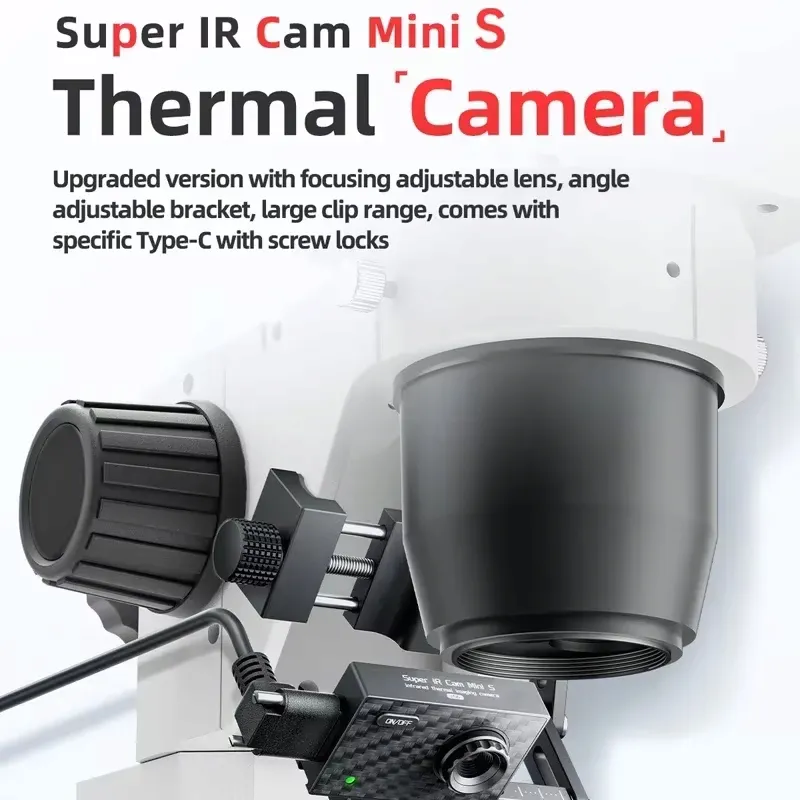

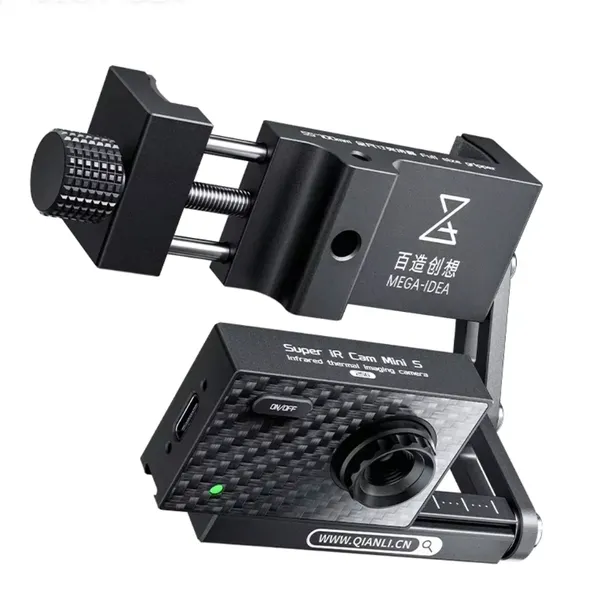

Super IR Cam Mini S została zaprojektowana jako kamera wspierająca pracę z mikroskopem. Uchwyt z regulacją kąta i klipsem umożliwia ustawienie kamery tak, aby obserwować badany fragment płytki podczas naprawy.

Takie połączenie jest praktyczne przy diagnostyce elementów, które nie mają widocznych uszkodzeń mechanicznych, ale nagrzewają się z powodu przeciążenia lub zwarcia. Technik widzi jednocześnie fizyczny układ płyty oraz informację termiczną o pracy komponentów.

Stabilne połączenie USB-C

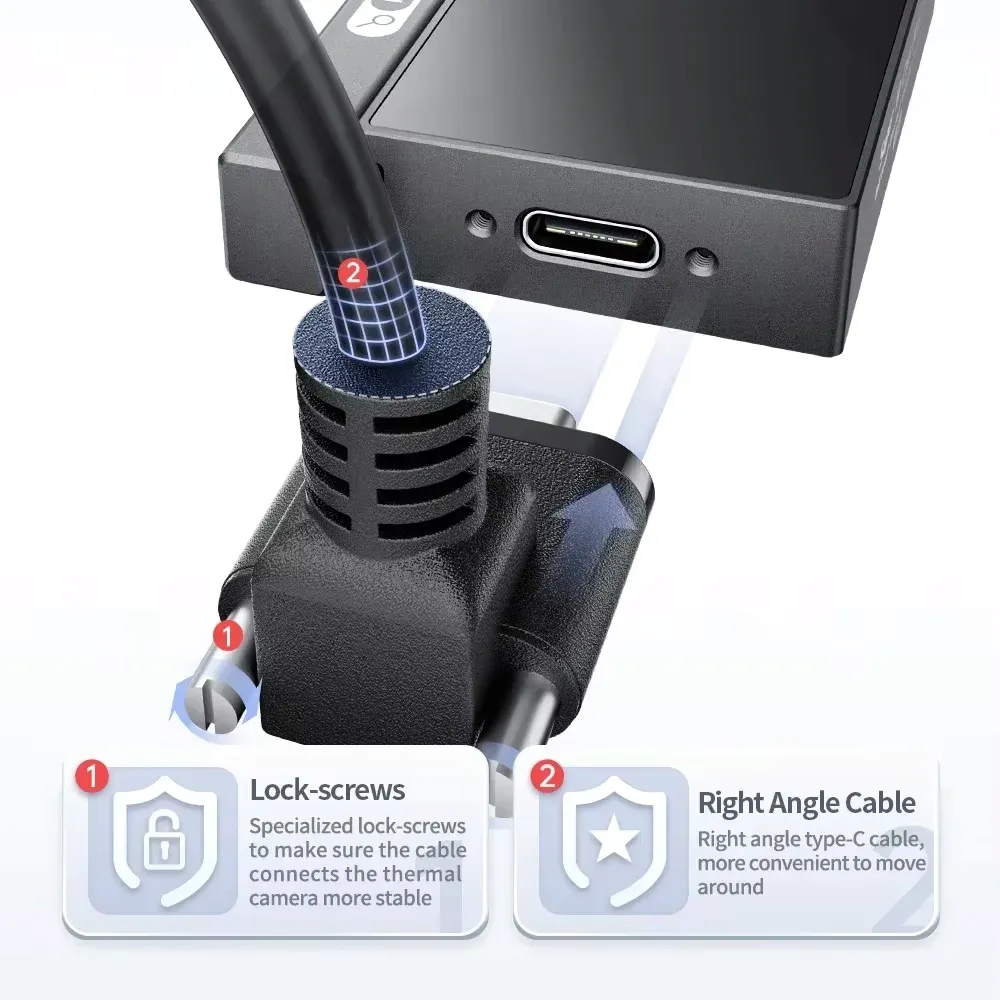

Kamera korzysta z portu USB-C i zasilania 5V. W zestawie według danych źródłowych znajduje się przewód Type-C o długości 1500 mm. Wersja Mini S to model z przewodem ze śrubami blokującymi, co ogranicza ryzyko przypadkowego rozłączenia podczas przesuwania mikroskopu lub zmiany pozycji kamery.

Specyfikacja techniczna

Parametr Wartość

Marka Mega-Idea

Model Super IR Cam Mini S

Typ produktu Kamera termowizyjna do diagnostyki elektroniki

Port USB-C

Zasilanie wejściowe 5V

Zakres ostrości 2 mm do nieskończoności

Regulacja ostrości Manualna

Zakres detekcji temperatury -20 do 120C

Rozdzielczość detekcji 49152 punkty detekcji temperatury

Długość kabla Type-C 1500 mm

Waga netto produktu 165 g

Waga opakowania 289 g

Wymiary opakowania 179 x 125 x 55 mm

Zawartość zestawu

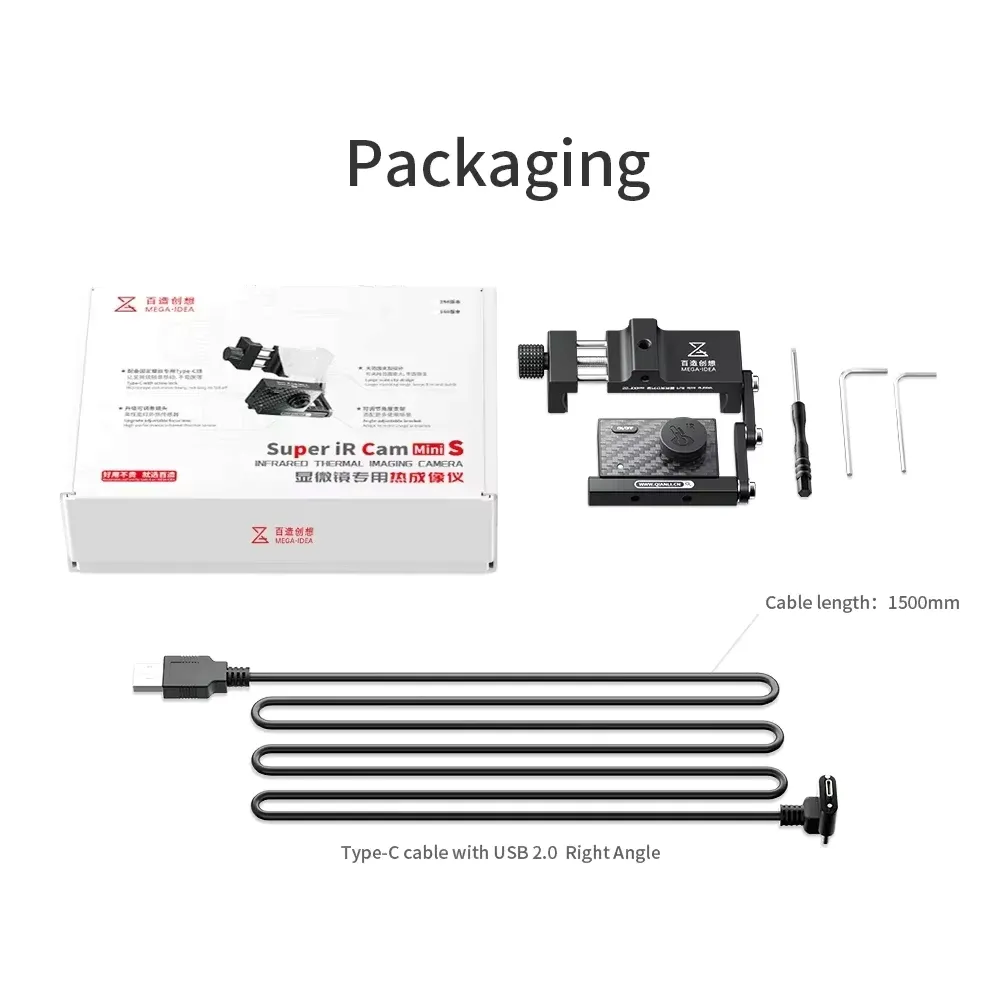

• 1 x kamera termowizyjna Mega-Idea Super IR Cam Mini S
• 1 x przewód Type-C
• 1 x mocowanie kamery
• 1 x zestaw narzędzi do montażu

FAQ - najczęściej zadawane pytania Czy Mega-Idea Super IR Cam Mini S nadaje się do wykrywania zwarć na PCB?

Tak. Kamera termowizyjna pomaga zlokalizować elementy lub obszary, które nagrzewają się nietypowo podczas zasilania płyty. To przyspiesza diagnostykę zwarć i przeciążeń, ale wynik należy potwierdzić pomiarami elektrycznymi.

Czy kamera ma własny ekran?

W danych źródłowych nie podano informacji o wbudowanym ekranie. Model jest opisywany jako kamera podłączana przez USB-C do kompatybilnego urządzenia.

Czy można regulować ostrość obrazu?

Tak. Kamera ma manualny fokus, a zakres ostrości wynosi od 2 mm do nieskończoności. Dzięki temu można dopasować obraz do pracy z małymi elementami SMD oraz większymi fragmentami płytki.

Jaki zakres temperatur wykrywa kamera?

Zakres detekcji temperatury wynosi od -20 do 120C. To zakres typowy dla diagnostyki elektroniki i płyt PCB, ale nie jest przeznaczony do pomiarów bardzo wysokich temperatur.

Rada eksperta Avifly: Przy szukaniu zwarcia ustaw ograniczenie prądu na zasilaczu laboratoryjnym i zwiększaj napięcie stopniowo. Kamera termowizyjna wskaże gorący obszar, ale bez kontroli prądu łatwo pogłębić uszkodzenie płyty.
