LCD 8” 800x600 panel dotykowy DWIN HMI UART

Uniwersalny moduł HMI z wyświetlaczem 8.0" oraz panelem dotykowym rezystancyjnym.

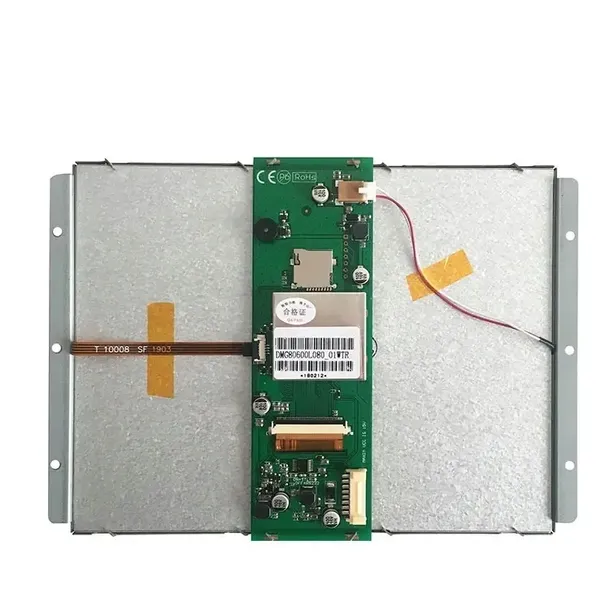

✅ Cechy DMG80600L080_01WTR:

• Oparty na T5L, z systemem DGUS II/ TA
• 8.0", rozdzielczość 800x600 pikseli, 16.7M kolorów
• Obszar wyświetlania: 162.0mm (W) ×121.5mm (H)
• Wyświetlacz TN, kąty widzenia: 70°/70°/50°/70° (L/R/U/D)
• Rezystancyjny dotyk
• Z GUI graficznym, dwurdzeniowym procesorem
• Jasność: 250nit

▶️ Zasada działania wyświetlaczy DWIN HMI

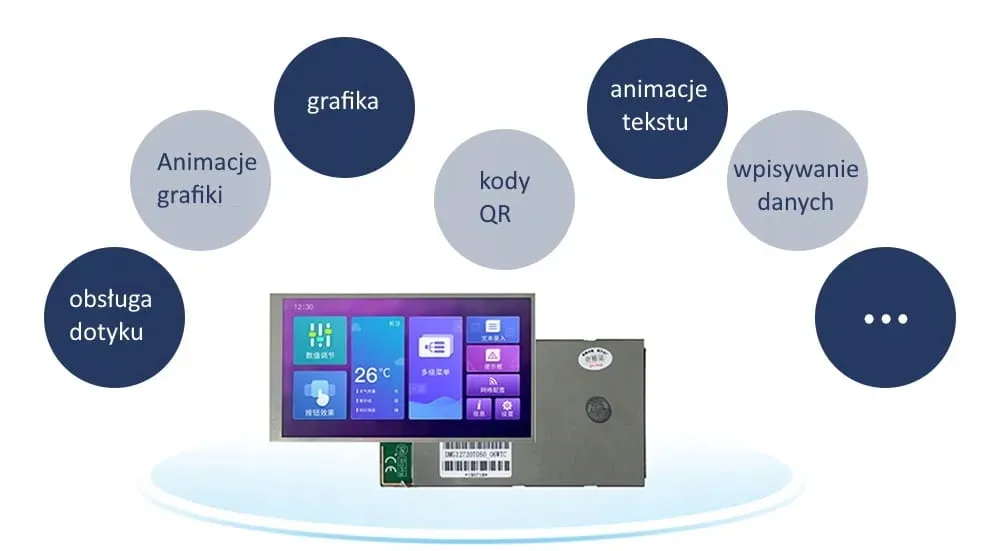

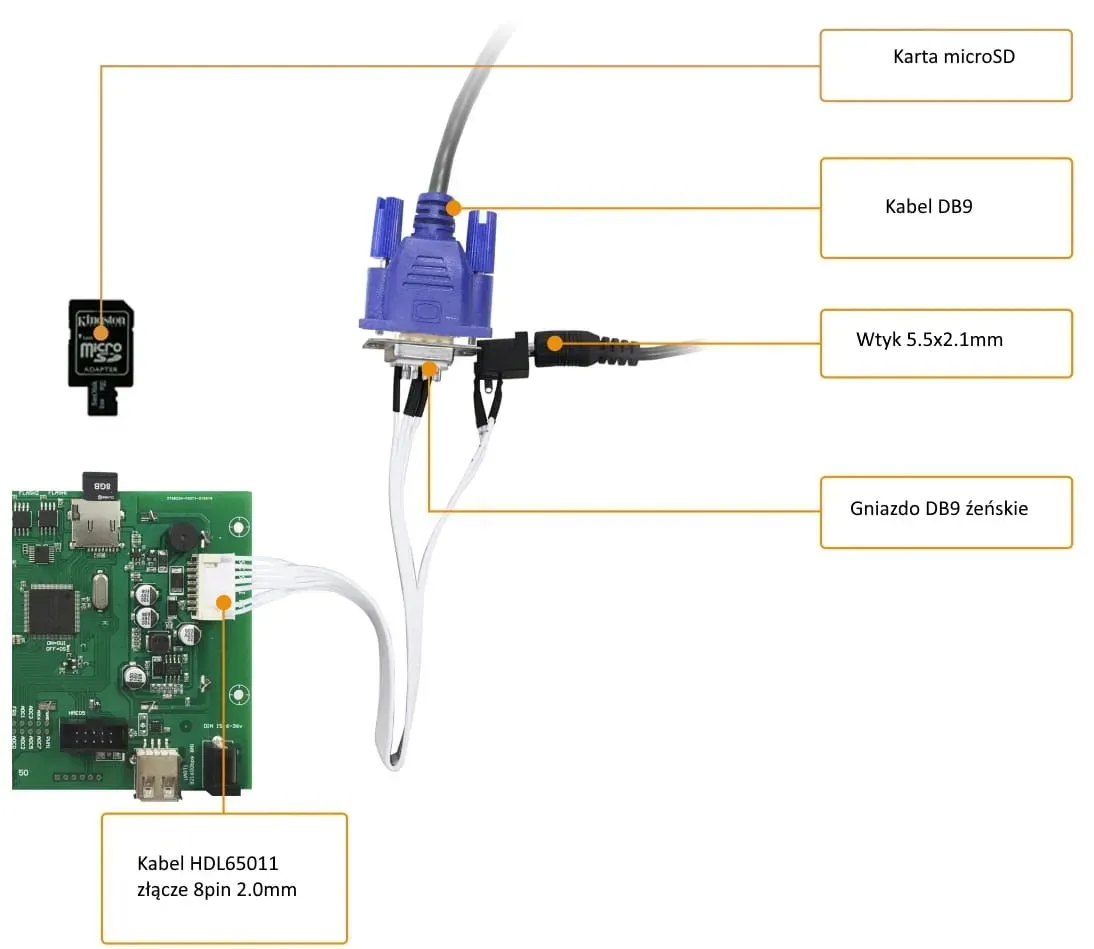

Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

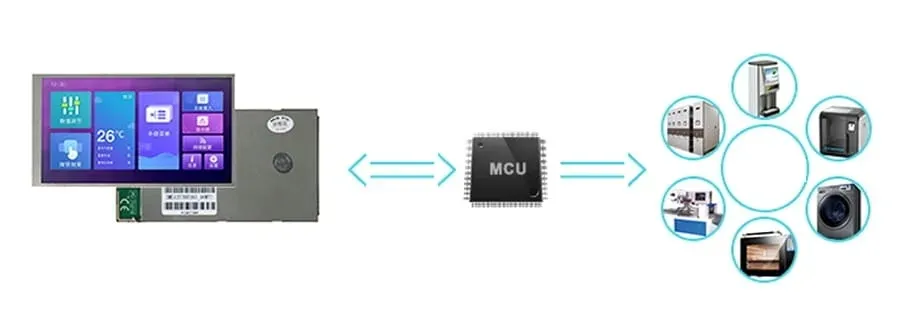

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

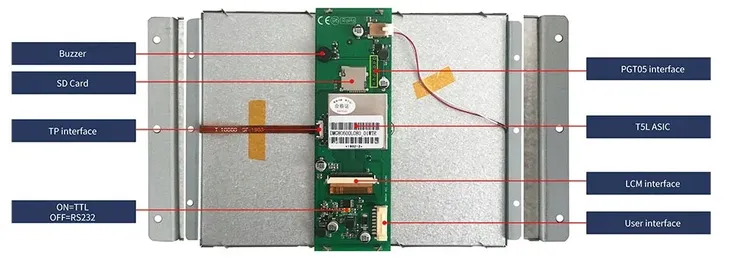

⭐ Specyfikacja DMG80600L080_01WTR

▶️ Interfejs:

• Baudrate: 3150~3225600bps, Typ. 115200bps
• Tryb pracy:

  UART2: N81  3.3V & 5V TTL/CMOS

  UART4: N81/E81/O81/N82 4 (konfigurowalne programowo)  3.3V & 5V TTL/CMOS

• Złącza użytkownika:

  - 8Pin_2.0mm, prędkość: 12KByte/s

• Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
• Buzzer: 3V pasywny, moc <1W
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
• Interfejs PGT05: do aktualizacji DGUS kernel

▶️ Wyświetlacz:

• Ilość kolorów: 24-bit 8R8G8B
• LCD Typ TN
• Kąty widzenia: 70°/70°/50°/70° (L/R/U/D)
• Obszar wyświetlania 162.0mm (W) ×121.5mm (H)
• Rozdzielczość 800×600
• Podświetlanie LED
• Jasność:  250nit

▶️ Panel dotykowy:

• Typ: RTP (Rezystancyjny panel dotykowy)
• Struktura: ITO film + ITO glass
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 3H
• Przepuszczalność światła: Ponad 80%

▶️ Zasilanie:

• Napięcie zasilania: 6~15V, typowo 12V
• Pobór prądu z włączonym podświetlaniem: VCC = +12V, 200mA
• Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 80mA

✅ Zestaw zawiera:

• DMG80600L080_01WTR LCD 8.0" 800x600 rezystancyjny panel dotykowy DWIN HMI
