LOW LOSS Kabel koncentryczny RF-7

KABEL KONCENTRYCZNY RF-7 50 Ω

Satec Low Loss

Opis

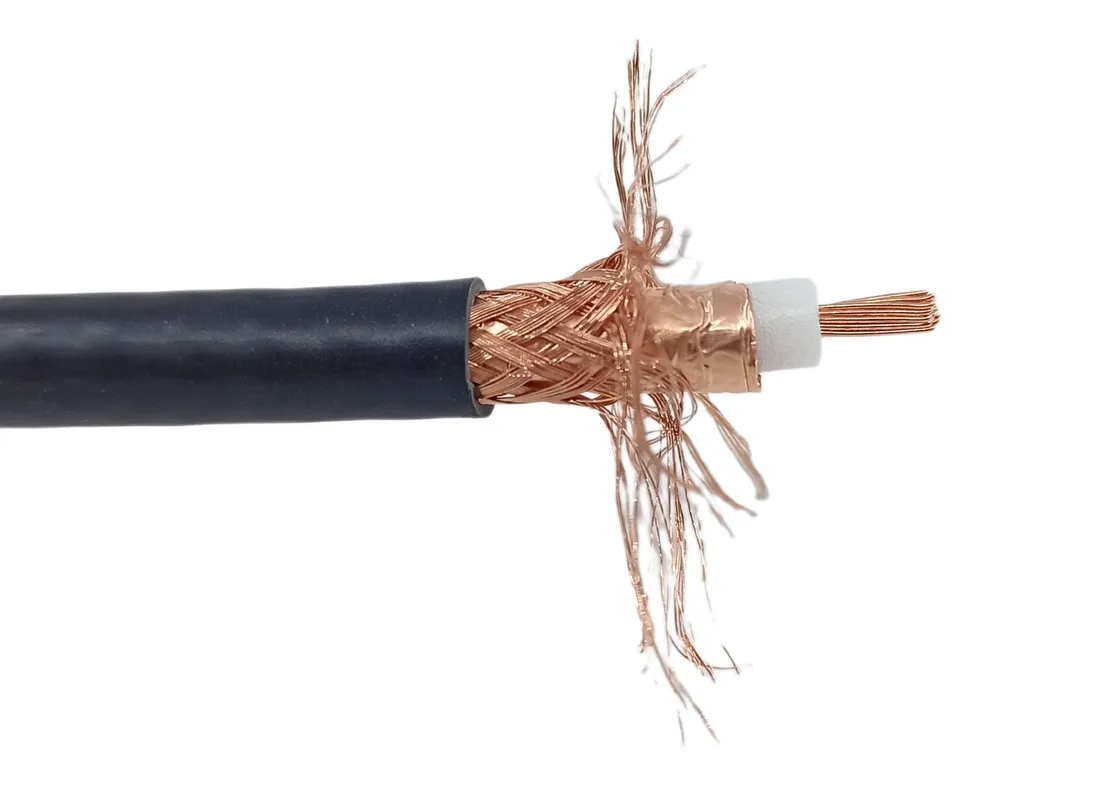

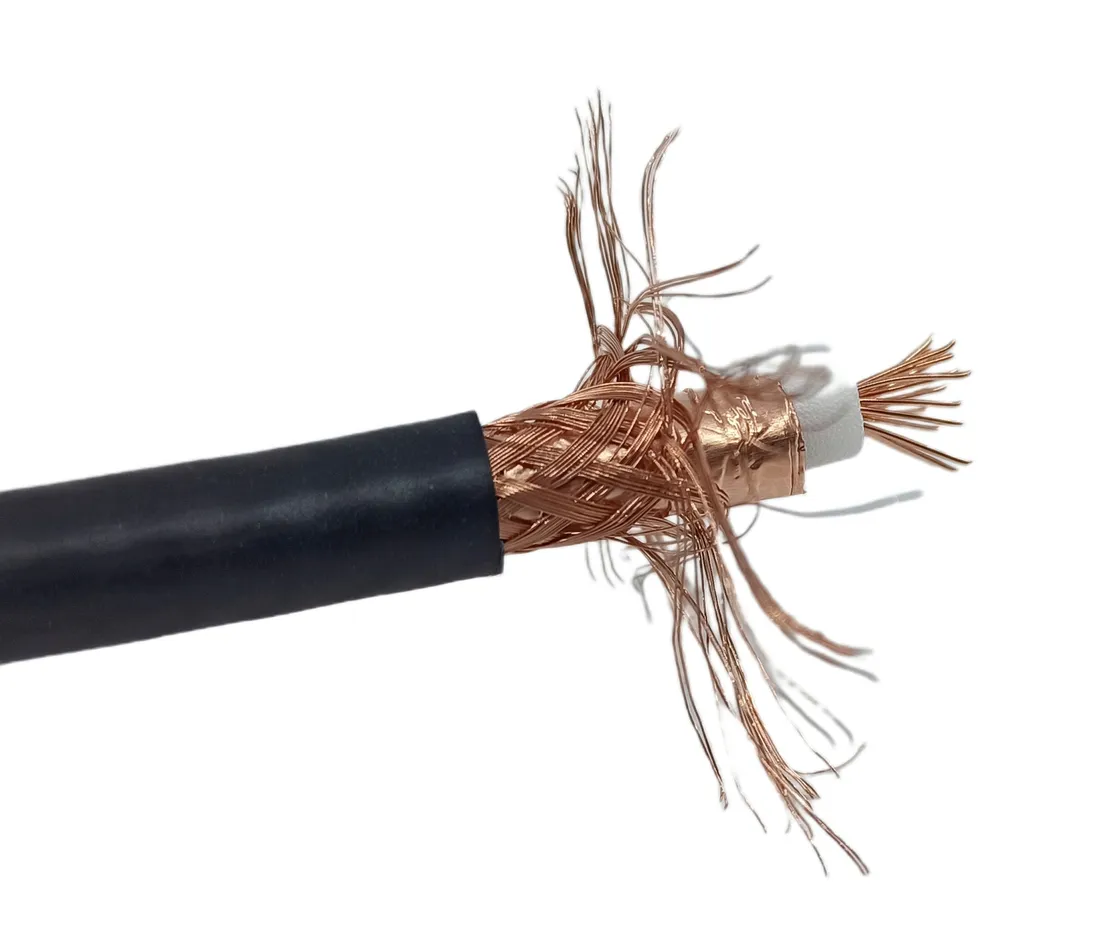

Kabel nowoczesnej konstrukcji, 50Ω, niskotłumienny do pracy w zakresie do 6 GHz. Płaszcz przewodu jest wykonany w technologii PE (odporność na UV), co pozwala na stosowanie go na zewnątrz.

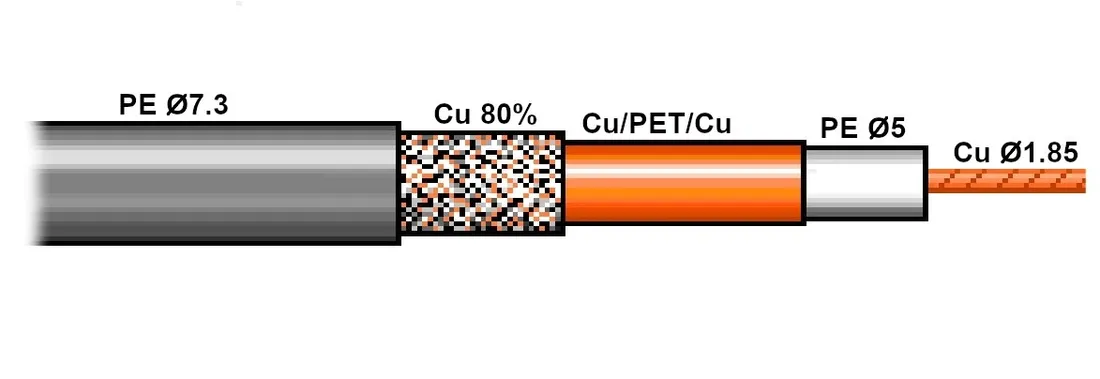

Żyła wewnętrzna: Ø 1.85 mm Cu ± 0.05 mm - Linka Cu

Dielektryk: Ø 5 mm - PE spieniony

Ekran: Dwustronna folia - Cu/PET/Cu

Oplot: 80 % Cu

Impedancja: 50 Ω

Powłoka zewnętrzna: Ø 7.3 mm ± 0.2 mm PE - Czarny

Wybrane cechy:

• niska tłumienność
• znakomite dopasowanie
• wysoka skuteczność ekranowania
• może być stosowany w instalacjach WLAN 2,4GHz i 5GHz

Temperatura pracy : -30 °C ... 70 °C

Tłumienność przewodu na odcinku 100m:

• 2 dB @ 10 MHz
• 6.4 dB @ 100 MHz
• 9.1 dB @ 200 MHz
• 14.1 dB @ 500 MHz
• 20.9 dB @ 800 MHz
• 25.9 dB @ 1 GHz
• 31 dB @ 1.5 GHz
• 35 dB @ 2 GHz
• 39 dB @ 2.5 GHz

Maksymalna moc transmitowana:

• 3.27 kW @ 10 MHz
• 1.025 kW @ 100 MHz
• 0.693 kW @ 200 MHz
• 0.452 kW @ 500 MHz
• 0.310 kW @ 800 MHz
• 0.253 kW @ 1 GHz
• 0.219 kW @ 1.5 GHz
• 0.195 kW @ 2 GHz
• 0.175 kW @ 2.5 GHz
