Mikrokomputer STMicroelectronics NUCLEO-WL55JC1

STM32 NUCLEO-WL55JC1 zestaw SoC z radiem Sigfox

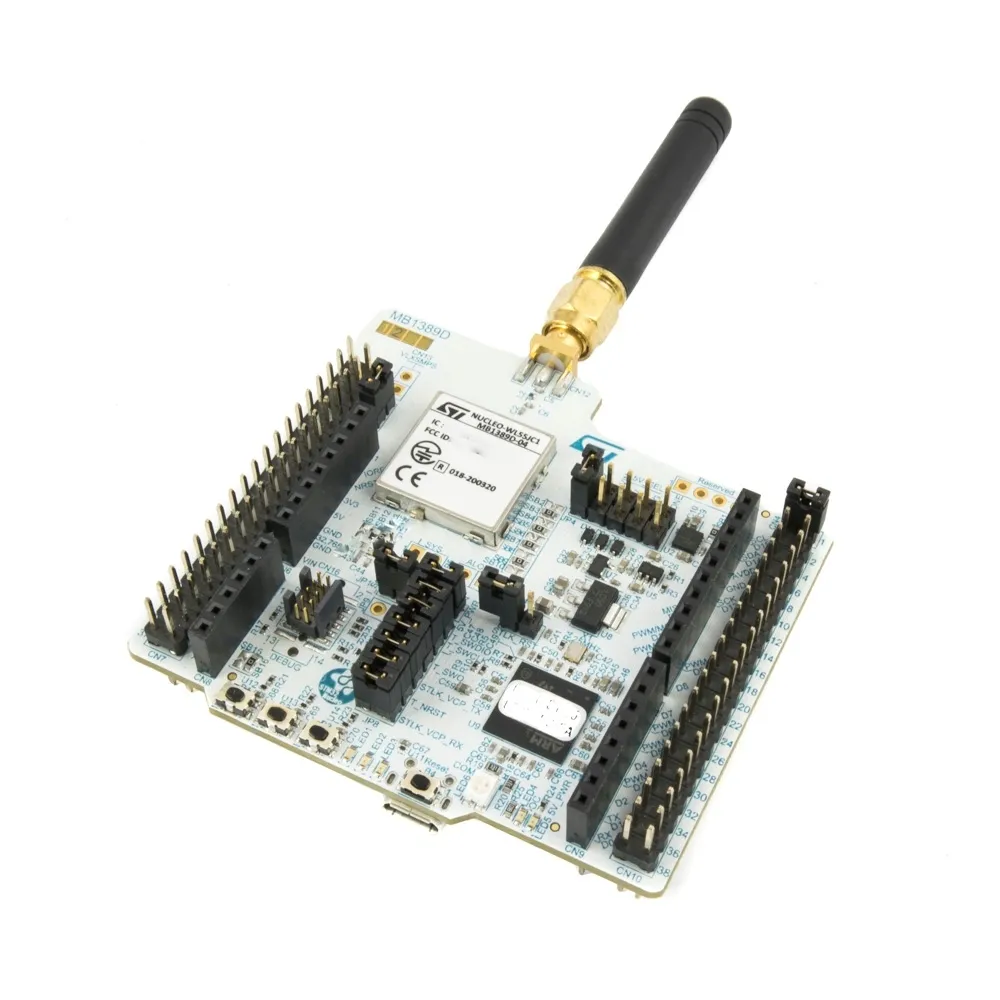

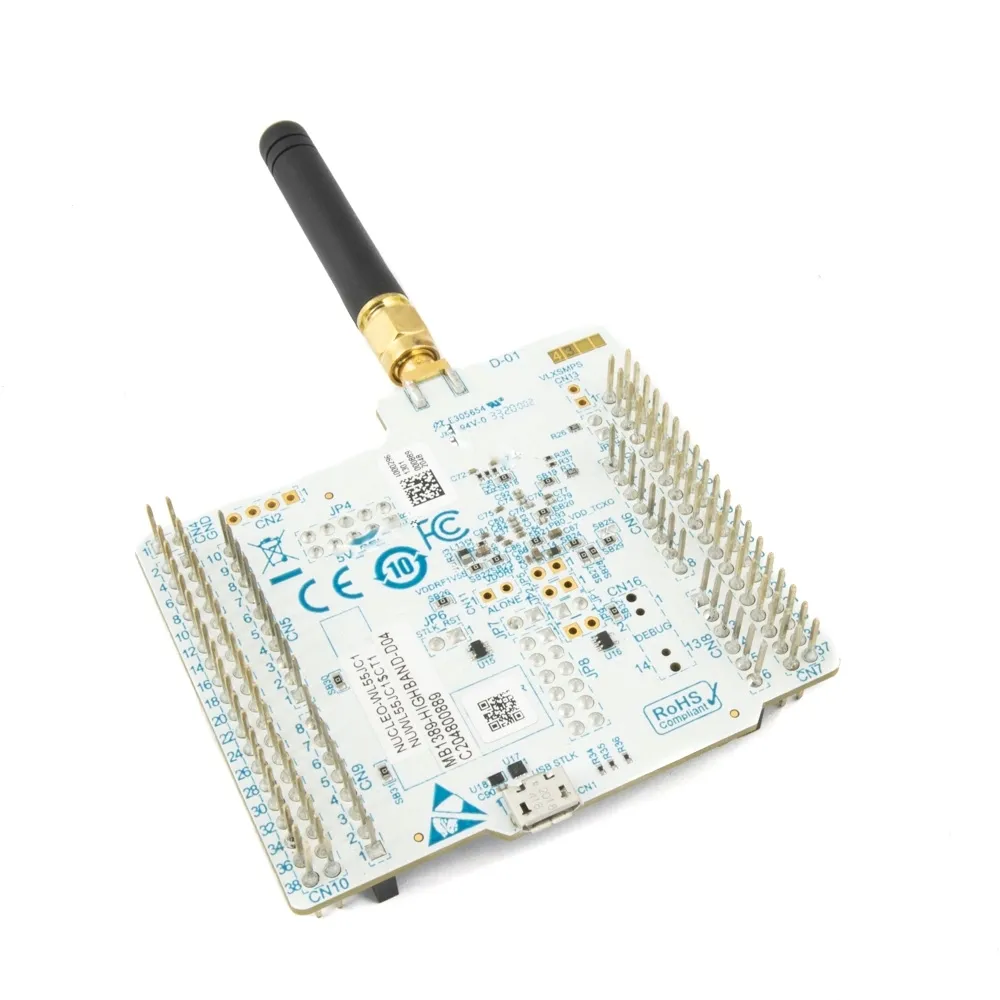

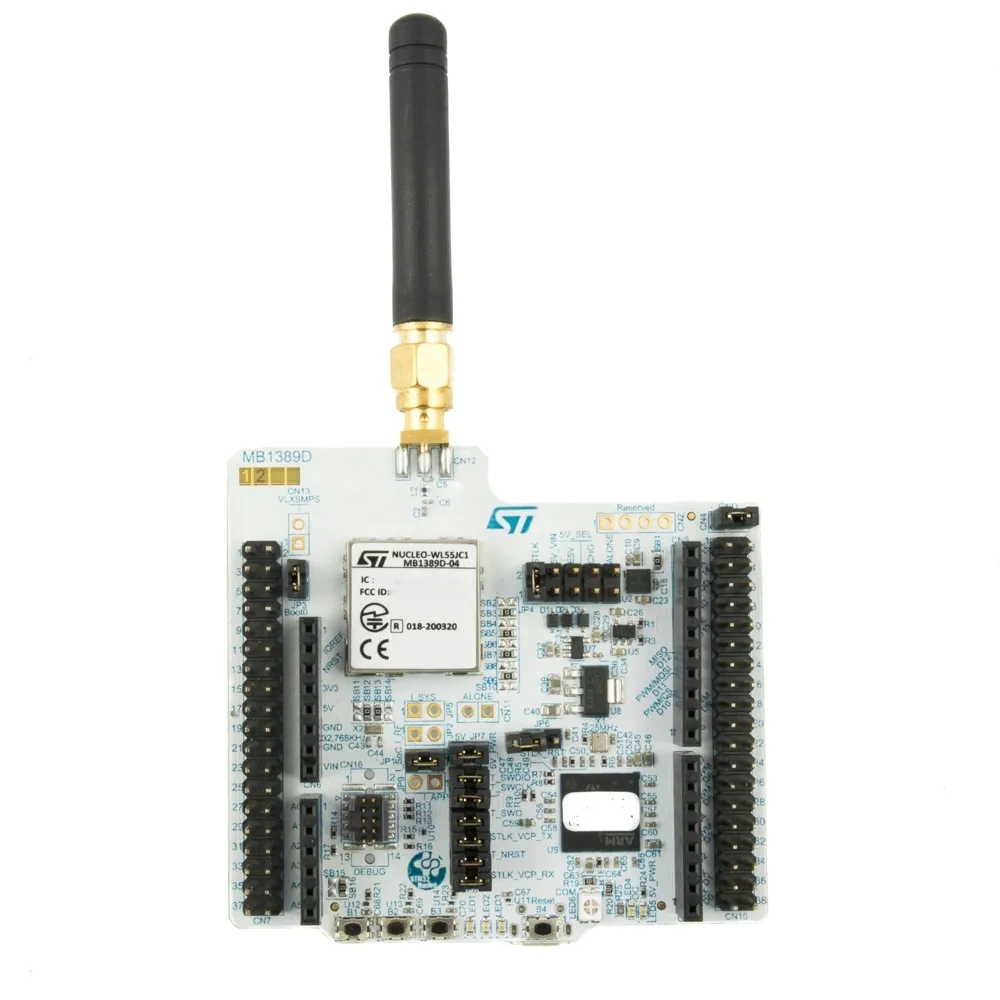

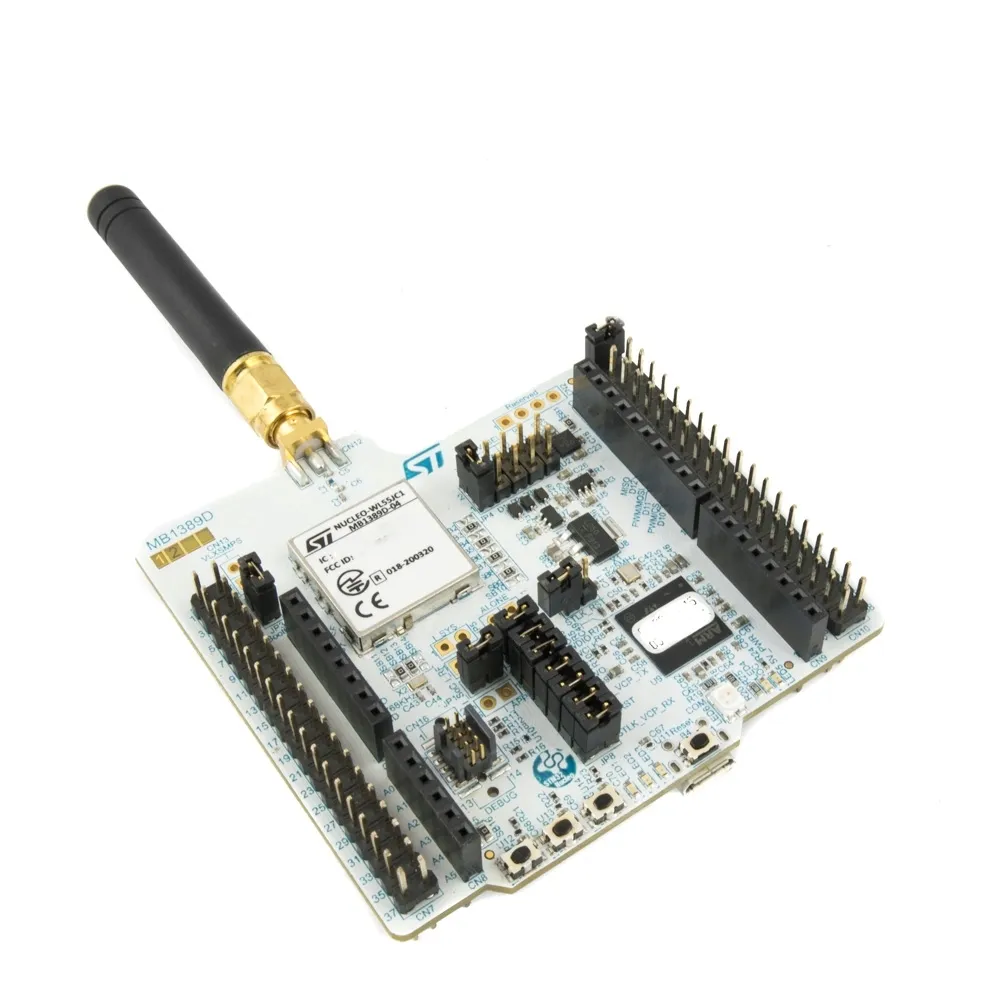

NUCLEO-WL55JC2 to niezwykły zestaw ewaluacyjny od firmy ST. Zawiera on najnowszy układ, czyli SoC STM32WL55, który jest połączeniem mikrokontrolera, oraz transceivera radiowego sub-GHz. Obsługuje on wiele różnych modulacji, oraz protokołów komunikacyjnych.

Posiada on dwa rdzenie: ARM Cortex®-M4 i ARM Cortex®-M0. Dzięki temu słabszy rdzeń może być użyty do komunikacji radiowej, a mocniejszy do innych zadań.

Wersja płytki NUCLEO-WL55JC1 oznacza, że tor radiowy jest dostosowany do niższych częstotliwości, czyli 865 ÷ 982 MHz. Odpowiada to zakresowi, który wykorzystywany jest między innymi w komunikacji Sigfox.

Płytka posiada programator ST-Link V3E, który oprócz programowania umożliwia sprzętowe dubgowanie (praca krokowa, breakpointy).

ST Microelectronics dostarcza masę przykładów i bibliotek dla środowiska STM32CubeIDE.

Złącze zgodne z Arduino Uno R3 pozwala na łatwe rozszerzanie możliwości płytki.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki Nucleo

• Mikrokontroler STM32WL55JC
• Rdzeń: ARM Cortex®-M4, ARM Cortex®-M0
• Maksymalne taktowanie: 48 MHz dla dwóch rdzeni
• Pamięć Flash: 256 kB
• Pamięć SRAM: 64 kB
• 2 x DMA, 7 kanałów każdy
• Radio Modulacja: LoRa®, (G)FSK, (G)MSK, BPSK Wzmacniacz wyjściowyOTA (over-the-air) firmware
• Low output power (up to 15 dBm)
• High output power (up to 22 dBm)
• Security AES 256 RNG PKA PCROP, RDP, WRP CRC 64-bit UID unikalne 96-bitowe ID
• Interfejsy 3 x I²C 2 x SPI 2 x USART 1 x LPUART
• Interfejsy analogowe 1 x ADC 16-bit, 12 kanałów 1 x DAC 12-bit, 1 kanał 2 x Ultra-Low Power Comparator
• Timery 3 x 16 bit Ultra-Low Power Timer 1 x 32 bit (4 kanały) 1 x 16 bit (4 kanały) 2 x 16 bit (2 kanały) 1 x RTC 1 x SysTick 2 x Watchdog
• Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V3E
• Złącze micro USB
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Diody LED
• Komunikacja USB
• Zasilanie
• 3 x Dioda użytkownika
• Przyciski
• Reset
• 3 x Użytkownika
• Złącza
• USB micro
• MIPI debug
• Arduino Uno R3
• ST Morpho ze wszystkimi portami I/O
• Złącze SMA na zewnętrzną antenę + antena w zestawie
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
