Mikrokomputer STMicroelectronics STM32 NUCLEO-U575ZI-Q Cortex-M33

STM32 NUCLEO-U575ZI-Q ARM Cortex-M33 TrustZone

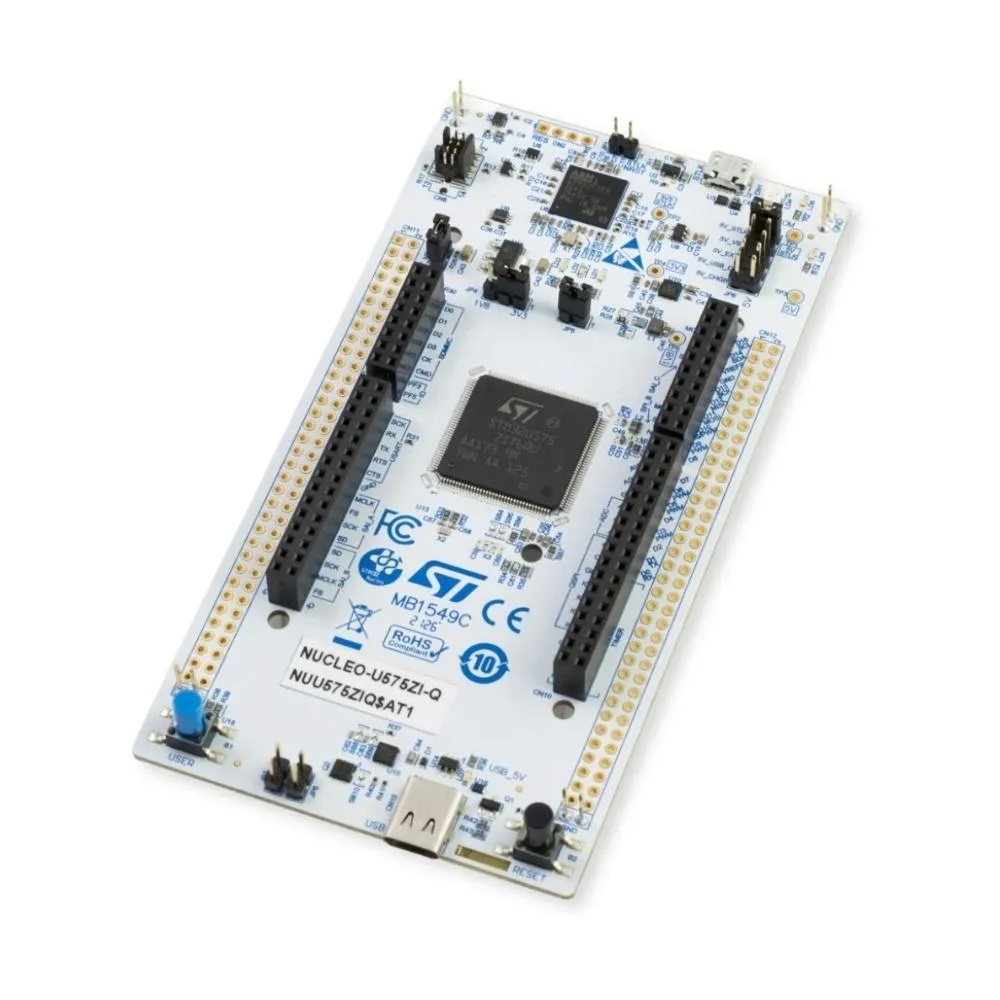

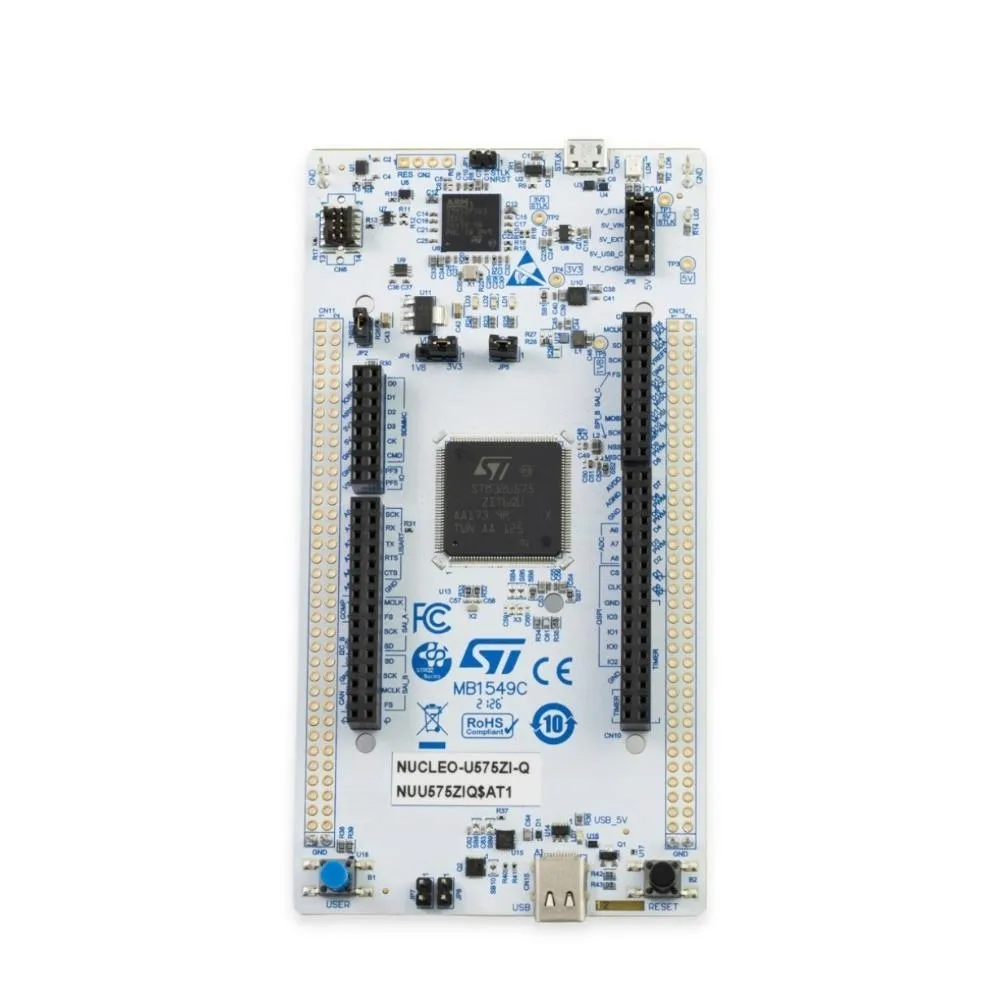

STM32 NUCLEO-U575ZI-Q

Najnowszy układ od ST Microelectronics już jest dostępny!

Mikrokontrolery serii STM32U5 to najnowsza generacja układów, która cechuje się ekstremalnie niskim poborem mocy. Dodatkowo rdzeń Cortex-M33, który znajduje się w układzie dostosowany jest do obecnych wymagań urządzeń pod kątem bezpieczeństwa aplikacji.

Układy te zalecane są w urządzeniach, które są krytyczne pod kątem bezpieczeństwa jak wearables, aplikacje smart, urządzenia medyczne, automatyka domowa, czujniki przemysłowe.

Płytki ewaluacyjne Nucleo-144

STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.

Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V3. Układ jest integralną częścią PCB, ale posiada możliwość użycia go z zewnętrznym układem STM32.

Płytki Nucleo-144 posiadają dwa rodzaje złącz:

• ST Zio - złącze rozszerzające dobrze znany standard Arduino Uno R3
• ST Morpho - udostępniające wszystkie porty I/O mikrokontrolera

ST Microelectronics dostarcza masę przykładów i bibliotek.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

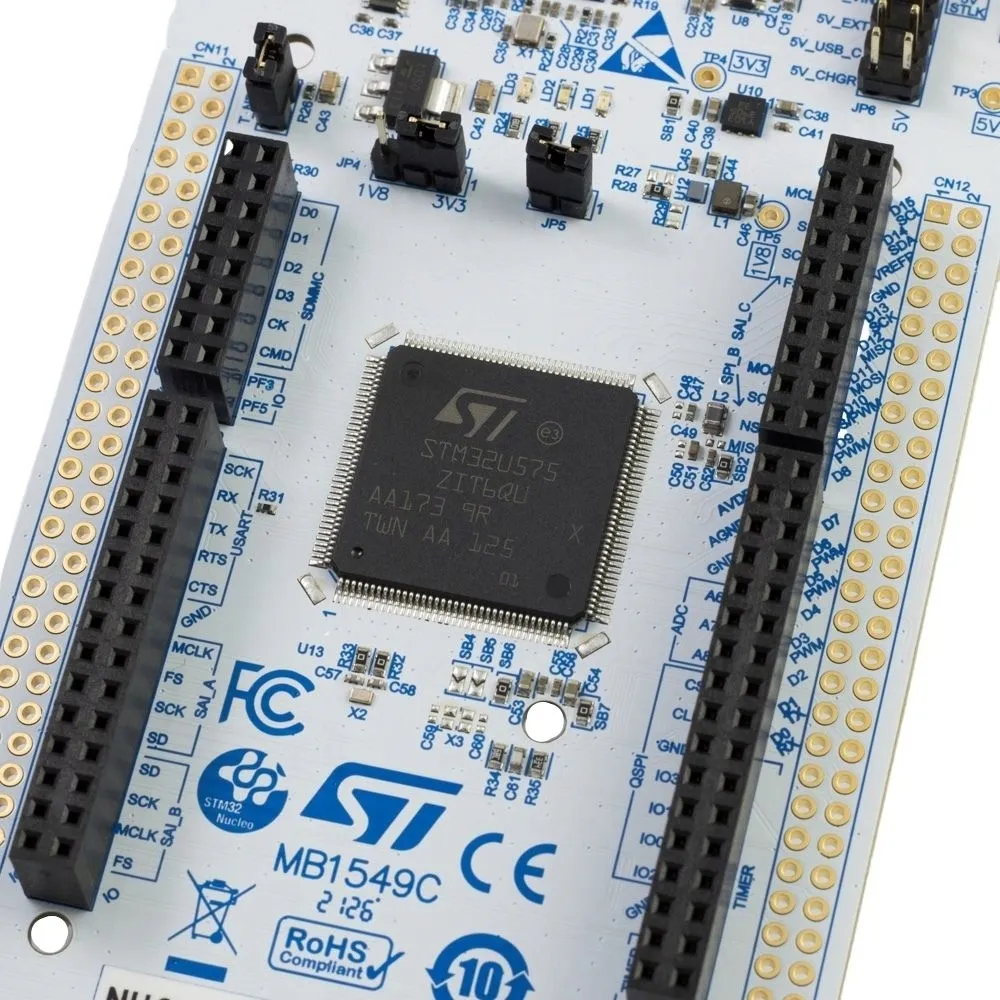

• Mikrokontroler STM32U575ZIT6Q
• Rdzenie: Cortex-M33
• Maksymalne taktowanie: 160 MHz
• Pamięć Flash: 2 MB
• Pamięć SRAM: 784 kB (192 + 64 + 512 + 16)
• Pamięc Backup RAM: 2 kB + 128 Backup Registers
• 2 x DMA
• DMA2D
• GPIO: 113
• Touch Sensors: 24
• Interfejsy 4 x I2C 2 x SPI 2 x OCTOSPI 3 x USART 2 x UART 1 x LPUART 2 x SAI 1 x FDCAN 1 x USB OTG FS 1 x USB-C Power Delivery 2 x SDMMC 1 x Camera Interface 1 x PSSI FSMC
• Interfejsy Analogowe 1 x ADC 12-bit 1 x ADC 14-bit Kanały ADC łącznie: 24 1 x DAC (2 kanały) Wewnętrzne źródło odniesienia 2 x Komparator analogowy 2 x Wzmacniacz operacyjny
• Przetwarzanie CORDIC co-processor 6 x Multi-function Digital Filter 1 x Audio Digital Filter FMAC (Filter Mathematical Acceletator)
• Grafika Akcelerator Chrom-ART Sprzętowe dekodowanie JPEG
• Timery 2 x Advanced Control 16-bit 4 x General Purpose 32-bit 3 x General Purpose 16-bit 2 x Basic 16-bit 4 x Low Power 16-bit 2 x SysTick 2 x Watchdog 1 x RTC
• TRNG
• HASH (SHA-256)
• Większość GPIO toleruje 5 V
• Interfejs USB OTG - gniazdo USB-C
• Oscylator RTC 32,768 kHz
• Diody LED
• Komunikacja USB
• Zasilanie
• 3x Dioda użytkownika

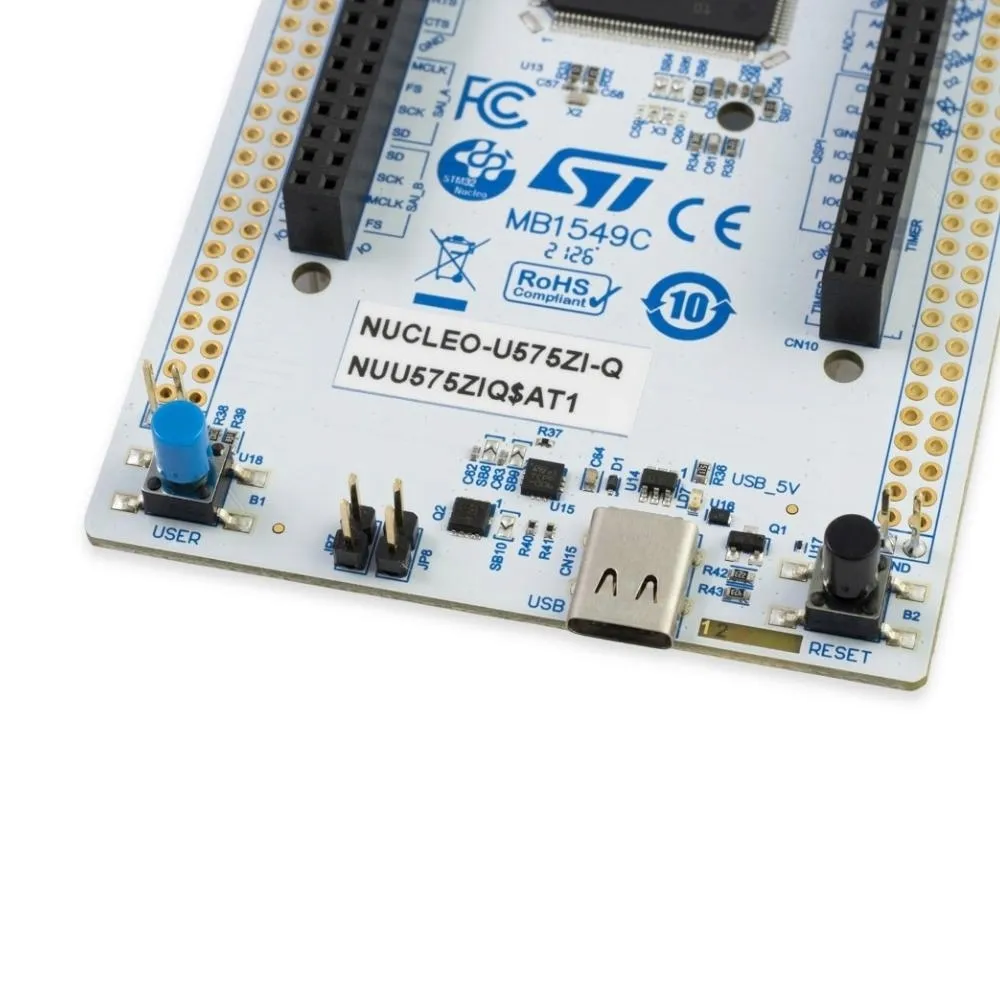

• Przyciski
• Reset
• Użytkownika

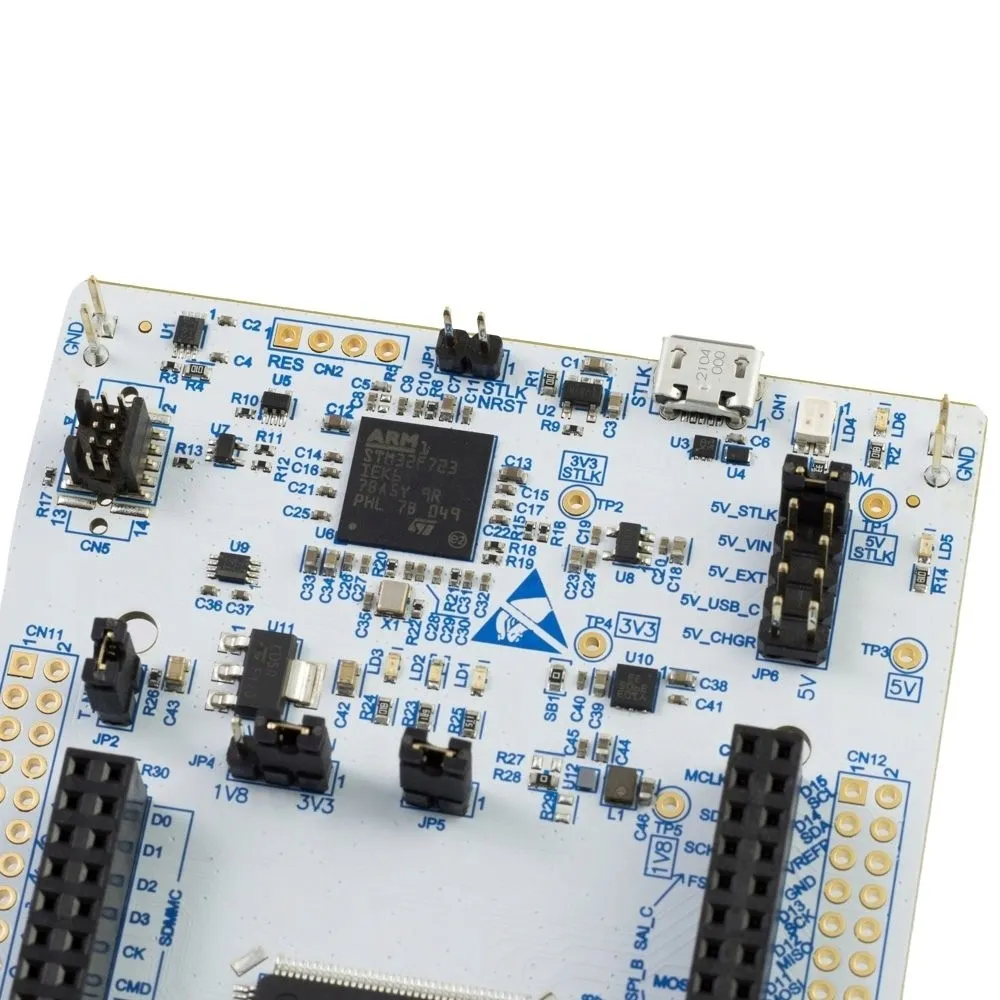

• Wbudowany programator / debugger ST-Link V3
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V

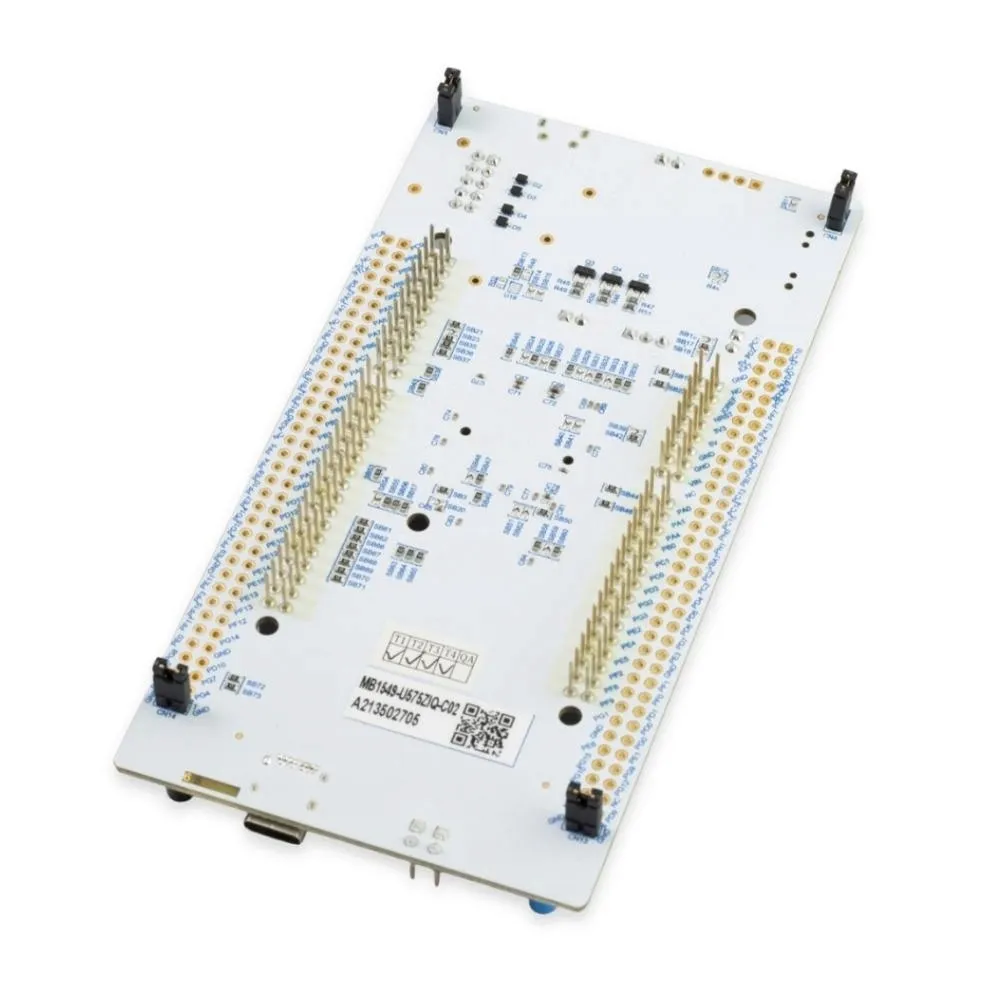

• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka na dzień 7.21.2021 nie jest zgodna z ARM mbed - trzeba sprawdzać kiedy pojawi się obsługa.
