MODUŁ AUDIO MP-6D

MODUŁ AUDIO MP-6D

5776

Opis produktu:

Dwa rozłączone elementy listwy zaciskowej ustawiamy "jeden za drugim" i owijamy taśmą izolacyjną w celu łatwego przeciągnięcia przez wywiercony otwór:

Wciągamy moduł do muru:

Widok modułu w murze:

Ucinamy końcówkę kołka rozporowego Ø12mm:

Maskujemy moduł w murze fragmentem kołka rozporowego:

Widok połączenia z drugiej strony muru:

MODUŁ FONII

Z WYJŚCIEM RÓŻNICOWYM

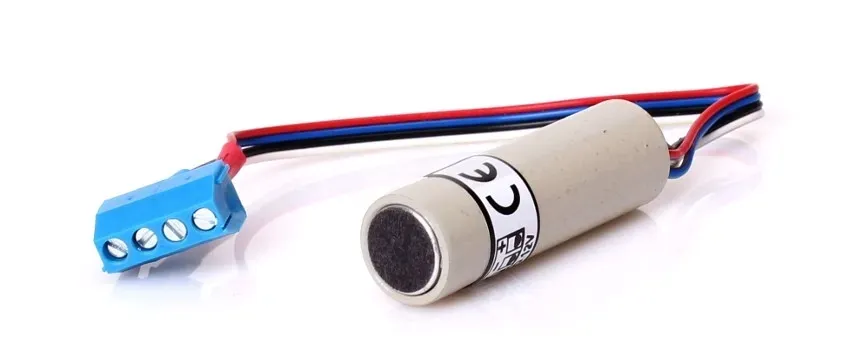

OPIS PRZEDMIOTU

Sygnał niesymetryczny można uzyskać podłączając się między minusem zasilania, a jednym z wyjść symetrycznych.Oferowany moduł fonii - mikrofon do kamer przeznaczony jest do odsłuchu dźwięków z otoczenia. Urządzenie posiada wyjście różnicowe, co pozwala na przesył sygnału za pomocą skrętki komputerowej, a także wyjście niesymetryczne do przesyłu sygnału za pomocą kabla koncentrycznego.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V
• Pobór prądu: 10 mA
• Masa: 9 g
• Wymiary rurki: Ø12 x 35 mm
• Transmisja sygnału i zasilania: po skrętce do 1200m (tłumienie 6dB)
• Obudowa: metalowa

PODŁĄCZANIE DLA SYGNAŁU RÓŻNICOWEGO

PODŁĄCZANIE DLA SYGNAŁU NIESYMETRYCZNEGO

PRZYKŁADOWY SPOSÓB MONTAŻU

Wiercimy otwór Ø12mm:

Przekładamy moduł przez otwór tak żeby mikrofon nie wystawał ponad płaszczyznę:

Z drugiej strony za pomocą skrętki komputerowej podłączamy jednocześnie zasilanie oraz sygnał (pozostałą wolną parę można wykorzystać np. do przesyłu sygnału wideo):

SPOSÓB MONTAŻU I MASKOWANIE MODUŁU W MURZE

Wiercimy otwór Ø12mm:

Rozłączamy listwę zaciskową i podłączamy skrętkę komputerową (niewykorzystaną parą możemy przesyłać sygnał wideo z kamery):
