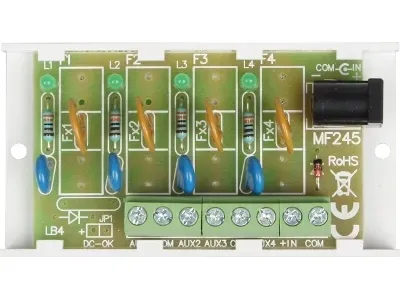

MODUŁ BEZPIECZNIKOWY Pulsar AWZ575

MODUŁ BEZPIECZNIKOWY Pulsar AWZ575

7140

Opis produktu:

ROZGAŁĘŹNIK ZASILANIA AWZ575

Przeznaczenie

OPIS PRODUKTU

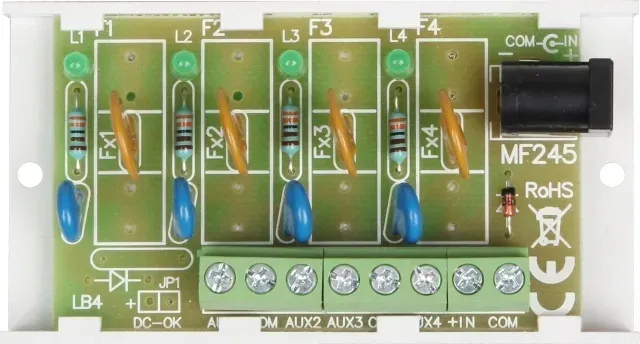

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania). Posiada dwa wejścia zasilania: złącze śrubowe IN oraz gniazdo DC 5,5/2,1. Moduł akceptuje napięcie z zakresu: 10 V÷ 30 V DC. Moduł posiada cztery niezależnie zabezpieczone wyjścia zasilania AUX1÷AUX4. W zależności od wersji, wyjścia AUX1÷AUX4 zabezpieczone są bezpiecznikami topikowymi lub bezpiecznikami polimerowymi. Uszkodzenie bezpiecznika topikowego lub zadziałanie bezpiecznika PTC sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo każde z wyjść modułu zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.

SPECYFIKACJA TECHNICZNA

• Obudowa: brak, konstrukcja typu “open-frame”, IP00
• Wymiary: 80 x 43 x 21 (WxHxD)
• Waga netto/brutto: 0,024kg / 0,053kg
• Montaż: listwa montażowa lub wkręty montażowe x 2
• Napięcie zasilania: 10 V÷ 30 V DC
• Napięcie wyjściowe: UAUX=UIN zgodne z napięciem zasilania
• Ilość wejść: 2: złącze śrubowe IN oraz gniazdo DC 5,5/2,1
• Ilość wyjść: 4 (zaciski AUX)
• Zabezpieczenie:
• przeciwzwarciowe (SCP):
• przeciążeniowe (OLP): 4 x 1,0A PTC
• Zabezpieczenie: przepięciowe 4 x warystor
• Optyczna sygnalizacja pracy: Diody: L1, L2, L3, L4 – stan wyjść AUX1, AUX2, AUX3, AUX4 LED
• Warunki pracy: II klasa środowiskowa, -10°C ÷50°C
• Certyfikaty, deklaracje: CE, RoHS
• Uwagi: wyprowadzenia na złączach f 0,41÷1,63 (AWG 26-14)
