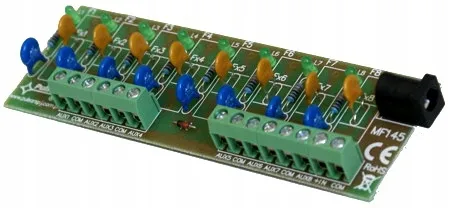

MODUŁ BEZPIECZNIKOWY Pulsar AWZ579

MODUŁ BEZPIECZNIKOWY Pulsar AWZ579

PRZEZNACZENIE

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania). Posiada dwa wejścia zasilania: złącze śrubowe IN oraz gniazdo DC 5,5/2,1. Moduł akceptuje napięcie z zakresu: 10 V÷ 30 V DC. Moduł posiada osiem niezależnie zabezpieczonych wyjść zasilania AUX1÷AUX8. W zależności od wersji, wyjścia AUX1÷AUX8 zabezpieczone są bezpiecznikami topikowymi lub bezpiecznikami polimerowymi. Uszkodzenie bezpiecznika topikowego lub zadziałanie bezpiecznika PTC sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo każde z wyjść listwy zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.

DANE TECHNICZNE:

• Zasilanie: 10÷30VDC
• Wyjście zasilania: 8 x 1A / Uaux = Uin
• Bezpiecznik: 8 x 1A (PTC)
• Wejścia / wyjścia: 2 / 8 - 1mm² / 1mm² wejście zasilania: złącze śrubowe lub gniazdo DC 5.5/2.1 listwa rozgałęźna
• Wymiary: 124 x 21 x 43 [+/-2 mm]
• Zabezpieczenia: SCP, OLP, przepięciowe
• Opcje montażu modułu: listwa montażowa, taśma samoprzylepna
• Sygnalizacja: sygnalizacja optyczna LED
• Gwarancja: 2 lata od daty produkcji
• Uwagi: - możliwość montażu na zasilaczach serii PSD (desktop)
