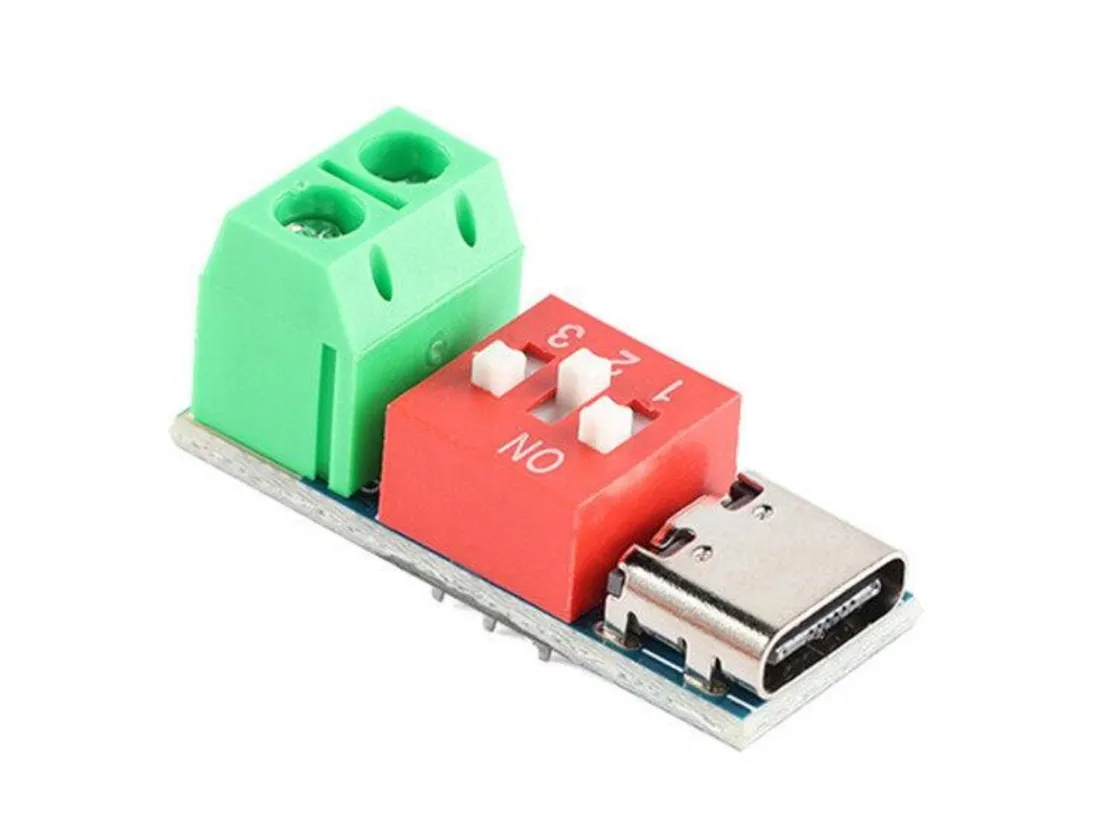

Moduł emulatora power delivery USB-C 5-20V

Moduł emulatora power delivery USB-C 5-20V

Nazwa: Moduł emulatora

Symbol: ME-USB-C

Typ: tester

Typ zestawu: tester napięć

Maksymalny prąd wyjściowy: 5A

Moc: do 100W

Rodzaj złącza: złącze AK; gniazdo USB C

Wymiary: 11x28mm

Nazwa 2: Power delivery USB

Zastosowanie: emulator: 5V, 9V, 12V, 15V, 20V

Wyposażenie: przełącznik DIP; gniazdo USB C

Producent: JH Global

Producent / Dystrybutor: ELEKTRONIKSC

Certyfikaty: RoHS

Standard USB-C zdominował rynek, a nowoczesne ładowarki (zwłaszcza GaN) potrafią dostarczyć ogromną moc. Co jednak, jeśli chcesz zasilić z nich własny projekt, stary laptop lub lutownicę, która nie posiada wbudowanego kontrolera PD? Tu z pomocą przychodzi Emulator Power Delivery USB-C (tzw. Trigger lub Decoy). To miniaturowe urządzenie testowe, które "rozmawia" z Twoją ładowarką, udając urządzenie końcowe i wymuszając podanie konkretnego napięcia.

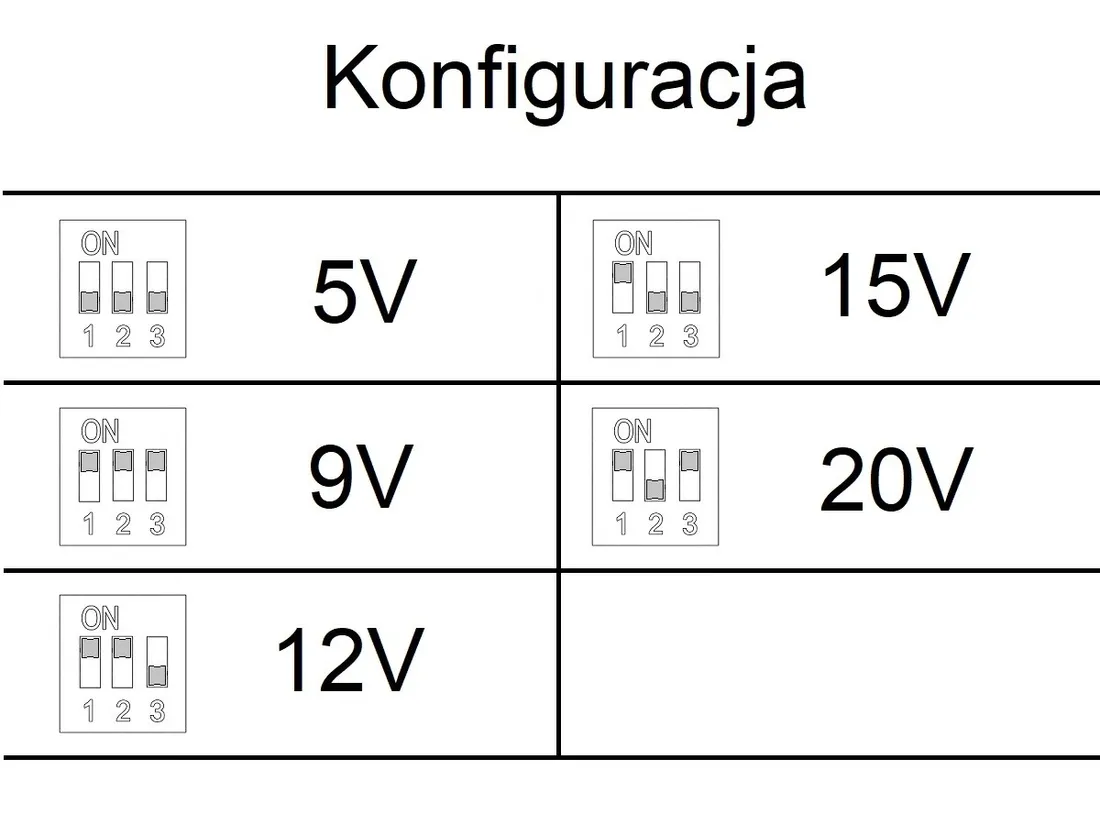

Precyzyjna kontrola dzięki przełącznikom DIP

Koniec z lutowaniem zworek lub programowaniem układów! Nasz emulator został wyposażony w wygodne przełączniki DIP (mikroprzełączniki), które pozwalają na mechaniczną, sprzętową konfigurację żądanego napięcia. Obsługuje on wszystkie standardowe profile protokołu PD: 5 V, 9 V, 12 V, 15 V oraz 20 V. To idealne rozwiązanie do szybkiego testowania powerbanków i ładowarek w serwisach GSM i IT.

Ogromna moc do profesjonalnych zastosowań

Mimo miniaturowych wymiarów (zaledwie 11 x 28 mm), ten układ to prawdziwy tytan pracy. Potrafi wynegocjować i przepuścić prąd o natężeniu aż do 5A, co przy napięciu 20V daje imponującą moc 100 W. Z powodzeniem zasili:

• Przenośne lutownice grotowe (np. TS100, Pinecil).
• Starsze laptopy (po zastosowaniu odpowiedniej przejściówki z wtykiem DC).
• Wysokiej mocy taśmy LED i wzmacniacze audio w projektach DIY.
• Silniki i układy robotyki zasilane z nowoczesnych powerbanków PD.

Szybki montaż bez lutowania – złącza śrubowe (ARK)

Aby ułatwić pracę serwisantom i hobbystom, moduł posiada na wyjściu zasilania wygodne zaciski śrubowe. Wystarczy odizolować przewody docelowego urządzenia, wsunąć je w zacisk i dokręcić śrubokrętem. Wejście zasilania realizowane jest przez standardowe, wytrzymałe gniazdo USB-C.
