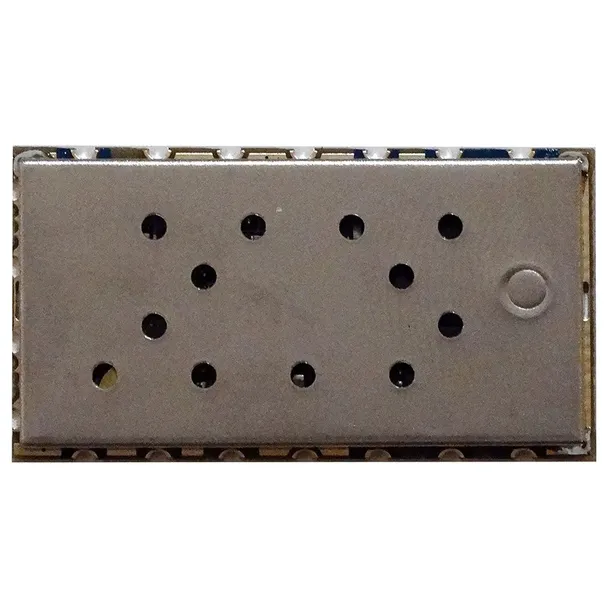

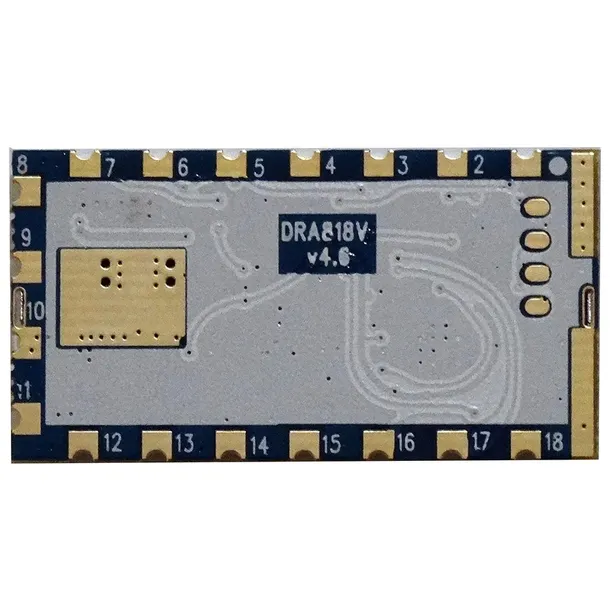

Moduł radiowy VHF DRA818V

DRA818V to kompaktowy bezprzewodowy moduł nadawczo-odbiorczy oparty na RFIC RDA1846 i pracujący w paśmie VHF.

DRA818V integruje szybki mikrokontroler, wysokowydajny bezprzewodowy układ nadawczo-odbiorczy, PA o dużej mocy, procesor audio i obwody tłumiące.

Moduł DRA818V zapewnia standardowy interfejs UART, który użytkownicy mogą łatwo skonfigurować odpowiednie parametry dla różnych aplikacji.

Moduł pozwala łatwo zbudować system radiowy, podłączając mikrofon, wzmacniacz audio, PA i głośnik.

Cechy DRA818V:

• Zakres częstotliwości: 134 ~ 174 MHz
• Niezależnie częstotliwości Tx / Rx
• Odstęp międzykanałowy: 25 KHz
• Konfigurowalne wielokanałowe
• Czułość: -122dBm
• Moc wyjściowa: + 27 / 30dBm
• Kody CTCSS / CDCSS
• 8 poziomów głośności
• 8 poziomów blokady szumów
• Interfejs UART
• Temperatura: -20 ° C ~ + 70 ° C
• Prąd TX: 450 / 750mA
• Napięcie zasilania: 3,3 ~ 4,5 V.

Zastosowanie:

Przenośne urządzenia nadawczo-odbiorcze, system monitoringu audio, system bezpieczeństwa budynku.Niektóre parametry modułów DRA818V można zmienić, wykonując polecenia w tej sekcji, co zapewnia projektantom elastyczność w zakresie optymalizacji powiązanych parametrów w celu uzyskania najlepszej wydajności.

Moduły DRA818V wykorzystują standardowy interfejs UART do komunikacji z mikrokontrolerami lub innymi hostami.

Domyślny format danych to: 8 bitów danych, 1 bit stopu, brak parzystości i szybkość transmisji 9600 kb / s.

DRA818V i DRA818U są oparte na RDA1846. W porównaniu do DRA808M opartego na RDA1845 dodano polecenie CDCSS i sterowanie dźwiękiem AT, co zapewnia większą elastyczność użytkownikom, którzy potrzebują dokładniejszego przetwarzania sygnału audio.

Z wyników testów terenowych wynika, że ​​moduł RFIC na module powinien automatycznie filtrować częstotliwości poniżej 300Hz bez względu na to czy filtr górnoprzepustowy jest włączony lub nie, więc należy zwrócić na to uwagę, jeśli aplikacje wymagają niskich częstotliwości.
