NET-WLRD-TET-002

Cechy produktu

• Producent: Teltonika
• funkcje urządzenia: router DSL, router GSM
• zastosowanie: biznesowy
• standard: Bluetooth, Wi-Fi 5 (802.11a/b/g/n/ac), IEEE 802.11 g/n/ac, IEEE 802.11 a/n/ac, 802.11 b/g/n/ac, 802.11 a/b/g/n/ac/ac-wave2, IEEE 802.11 a/b/g/n/ac
• tryb pracy: router, access point, bridge
• wbudowany modem: 4G/LTE
• transmisja danych: LTE
• częstotliwość: 2.4 GHz, 5 GHz
• rodzaj anteny: zewnętrzna
• możliwość podłączenia anteny zewnętrznej : tak
• pamięć Flash: 256 MB
• maksymalna ilość podłączonych klientów: 150
• pamięć RAM: 256 MB
• interfejsy WAN: 1 x 10/100/1000 Mb/s
• interfejsy LAN: 5
• Liczba portów LAN 10/100/1000: 4 szt.
• wbudowany przełącznik [switch]: tak
• wymiary: 132 x 44,2 x 95,1 mm
• złącza: 1 x USB 2.0, 1 x RJ45 (LAN/WAN), 4 x RJ45
• obsługiwane protokoły: IEEE 802.3u, IEEE 802.3, IEEE 802.3az
• wbudowany punkt dostępowy Wi-Fi: tak
• szybkość dla 2.4 GHz: 300 Mbps
• szybkość dla 5 GHz: 567 Mbps
• szybkość dla LTE (pobieranie/wysyłanie): 300 Mbps
• odkręcana antena: tak
• szyfrowanie: TKIP, WPA2-Enterprise, AES, 64/128-bit WEP, WPA3
• zarządzanie: CLI, przez dołączone oprogramowanie, WWW
• obsługa VPN: tak
• obsługa VLAN: tak
• zasilanie: zasilacz AC, PoE
• waga: 540 g
• akcesoria: zasilacz 24 W, 4x antena LTE (złącze SMA męskie), 2x antena WiFi (złącze RP-SMA męskie), 1x antena GNSS (złącze SMA męskie), 1x antena Bluetooth (złącze RP-SMA męskie), kabel Ethernet (1,5 m), skrócona instrukcja obsługi, ulotka RMS
• dodatkowe informacje: obudowa aluminiowa, system operacyjny RutOS oparty na OpenLinux, współpraca z systemem zdalnego zarządzania Teltonika RMS, port USB 2.0 dla urządzeń zewnętrznych, Bluetooth 4.0 low energy do komunikacji na krótkim dystansie, możliwy montaż na szynie DIN, zakres napięcia wejściowego 9-50V DC, możliwość zasilania przez PoE, 2 sloty na karty mini SIM (2FF), obsługa protokołu komunikacyjnego Modbus, automatyczny backup połączenia LTE/LTE/DSL
• Kod producenta: RUTX12
• EAN: 4779027312743
• Nazwa produktu: Teltonika RUTX12
• Kod systemowy:
• kod producenta: RUTX12
• kod systemowy: NET-WLRD-TET-002

Skrócony kod producenta: RUTX12

Pełny kod producenta: RUTX12000000

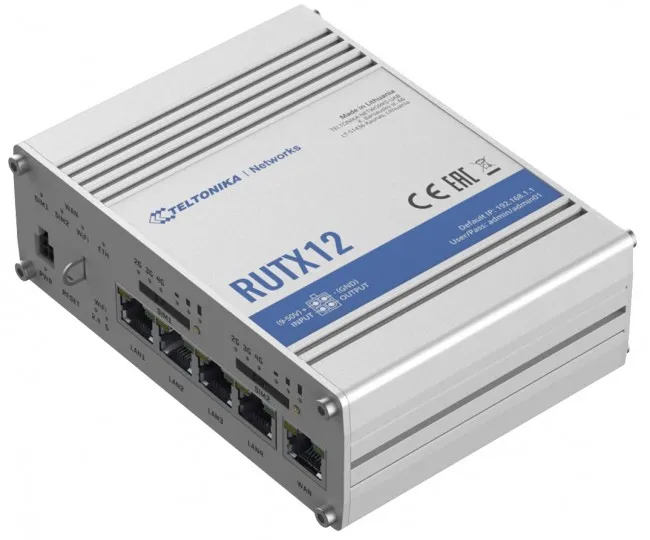

RUTX12 to jeden z najbardziej zaawansowanych router;oacute;w typu Dual SIM LTE Cat6. Dwa jednocześnie działające modemy LTE Cat6 zapewniają prędkość do 600 Mb/s. Pięć port;oacute;w Gigabit Ethernet w tym jeden port WAN dla sieci DSL, dwuzakresowe Wi-Fi Wave-2 802.11ac, interfejsy Bluetooth LE i USB oraz dwa sloty na karty SIM sprawiają, że urządzenie to jest niezastąpione w rozwiązaniach gdzie utrata połączenia może wiązać się z ogromnymi komplikacjami. Całości dopełniają zaawansowane funkcje zabezpieczające w jakie wyposażony jest RUTX11, np. VPN, IPsec, PPTP, L2TP, Stunnel czy śledzenie GNSS.

Gł;oacute;wne funkcje:

* Dual LTE - dwa jednoczesne połączenia LTE Cat6 zapewniają prędkość do 600Mb/s

* Dual SIM - obsługa dw;oacute;ch niezależnych kart SIM - w przypadku rozłączenia się jednej z kart z siecią GSM następuje natychmiastowe przełączenie awaryjne na drugą działającą kartę bez utraty połączenia internetowego

* Lokalne połączenie bezprzewodowe przez dwuzakresowe WiFi Wave-2 802.11ac oraz Bluetooth LE

* GNSS - globalny system nawigacji satelitarnej do usług lokalizacyjnych i synchronizacji czasu

* R;oacute;wnoważenie obciążenia - wiele źr;oacute;deł WAN w celu zwiększenia przepustowości

Opis produktu:

* Sygnał mobilny:

- Moduł mobilny: 2x 4G LTE Cat6 do 300 Mb/s, 3G do 42 Mb/s

- Przełączanie pomiędzy kartami SIM: 2 karty SIM, automatyczne przełączanie w przypadkach: słabego sygnału, przekroczenia limitu danych, przekroczenia limitu SMS, przekroczenia limitu roamingu, braku sieci, odmowy sieci, braku połączenia danych, braku działania karty SIM

- Status: siła sygnału (RSSI), SINR, RSRP, RSRQ, bajty wysłane/odebrane, IMSI, ICCID, pasmo połączone, moduł mobilny w użyciu

- SMS: status SMS, konfiguracja SMS, wysyłanie/odczytywanie SMS przez HTTP POST/GET, EMAIL na SMS, SMS na EMAIL, SMS na HTTP, SMS na SMS, zaplanowane SMS, automatyczne powtarzanie wiadomości SMS

- Białe i czarne listy nadawc;oacute;w e-mail: lista operatora

- PDN (Packet Data Network): możliwość użycia r;oacute;żnych PDN dla wielu użytkownik;oacute;w

- Zarządzanie pasmem: blokada pasma, wskaźnik stanu używanego pasma

- Funkcja APN: auto APN

- Tryb mostu: bezpośrednie połączenie mostowe między internetem mobilnym a urządzeniem w sieci LAN

* Transmisja ;bezprzewodowa:

- Tryb pracy bezprzewodowej: 802.11ac (WiFi 5) z transmisją danych do 867 Mbps (Dual Band, MU-MIMO), 802.11r, punkt dostępowy (Access Point - AP), stacja (Station - STA)

- Bezpieczeństwo WiFi: WPA3-EAP, WPA3-SAE, WPA2-Enterprise-PEAP, WPA2-PSK, WEP; AES-CCMP, TKIP, tryby automatycznego szyfrowania, separacja klienta

- ESSID: tryb ukrywania ESSID

- Użytkownicy WiFi: do 150 jednoczesnych połączeń

- Bezprzewodowy punkt dostępu: Hotspot, wewnętrzny/zewnętrzny serwer Radius, wbudowana dostosowana strona docelowa

* Transmisja ;przewodowa:

- WAN: 1x port WAN (możliwość skonfigurowania portu do sieci LAN) 10/100/1000 Mb/s, zgodny ze standardami IEEE 802.3, IEEE 802.3u, 802.3az, obsługuje auto MDI/MDIX

- LAN: 3x port LAN 10/100/1000 Mb/s, zgodny ze standardami IEEE 802.3, IEEE 802.3u, 802.3az, obsługuje auto MDI/MDIX

* Bluetooth:

- Bluetooth 4.0: Bluetooth low energy (LE) do komunikacji na kr;oacute;tkim dystansie

* Dane sieciowe:

- Rodzaje routingu: routing statyczny, routing dynamiczny (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP)

- Protokoły sieciowe: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, klient Telnet, SNMP, MQTT, Wake on LAN (WOL)

- Obsługa VoIP passthrough: wsparcie H.323 i protokołu SIP-alg NAT, umożliwia prawidłowe kierowanie pakiet;oacute;w VoIP

- Monitorowanie połączenia: Ping Reboot, Wget restart, Periodic Reboot, LCP i ICMP do kontroli łącza

- Funkcje firewall;apos;a: przekazywanie, reguły ruchu, reguły niestandardowe

- DHCP: statyczny i dynamiczny przydział adres;oacute;w IP, DHCP Relayd

- QoS/SQM (Smart Queue Management): kolejkowanie priorytet;oacute;w ruchu według źr;oacute;dła/miejsca docelowego, usługi, protokołu lub portu, WMM, 802.11e

- DDNS: obsługuje automatycznie do 25 dostawc;oacute;w usług, możliwość ręcznej konfiguracji kolejnych

- Kopia zapasowa sieci: opcje VRRP, opcje mobilnego i przewodowego WAN, z kt;oacute;rych każdą można wykorzystać jako kopię zapasową korzystając z automatycznego przełączania awaryjnego

- R;oacute;wnoważenie obciążenia: r;oacute;wnoważenie ruchu internetowego przez wiele połączeń WAN

- SSHFS (opcjonalnie): możliwość zamontowania zdalnego systemu plik;oacute;w za pomocą protokołu SSH

* Bezpieczeństwo:

- Autoryzacja: klucz wstępny, certyfikaty cyfrowe, certyfikaty X.509

- Firewall: wstępnie skonfigurowane reguły zapory można włączyć za pomocą interfejsu WebUI, nieograniczoną konfigurację zapory za pomocą interfejsu CLI; DMZ; NAT; NAT-T

- Zapobieganie atakom: zapobieganie DDOS (ochrona SYN flood protection, zapobieganie atakom SSH, zapobieganie atakom HTTP/HTTPS), zapobieganie skanowaniu port;oacute;w (SYN-FIN, SYN-RST, X-mas, NULL flags, ataki skanowania FIN)

- VLAN: separacja VLAN oparta na portach i tagach;

- Kontrola mobilna: ustawianie niestandardowych limit;oacute;w danych dla karty SIM

- Filtr WEB: czarna lista blokująca niechciane strony internetowe, biała lista tylko dla dozwolonych witryn

- Kontrola dostępu: elastyczna kontrola dostępu do pakiet;oacute;w TCP, UDP, ICMP, filtr adres;oacute;w MAC

* Dane VPN:

- OpenVPN: jednoczesne działanie wielu klient;oacute;w i serwera, 12 metod szyfrowania

- Szyfrowanie OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC

- IPsec: IKEv1, IKEv2, 5 metod szyfrowania (DES, 3DES, AES128, AES192, AES256)

- GRE: tunel GRE

- PPTP, L2TP: usługi klient/serwer mogą działać jednocześnie, obsługa L2TPv3

- Stunnel: serwer proxy zaprojektowany w celu dodania funkcji szyfrowania TLS do istniejących klient;oacute;w i serwer;oacute;w bez żadnych zmian w kodzie program;oacute;w

- DMVPN: metoda budowania skalowalnych sieci VPN IPsec

- SSTP: obsługa instancji klienta SSTP

- ZeroTier: obsługa klienta ZeroTier VPN

- WireGuard: obsługa klienta i serwera WireGuard VPN

* Dane protokołu komunikacyjnego Modbus:

- Modbus TCP Slave:;

;gt; zakres filtrowania ID: 1-255

;gt; zezwolenie na zdalny dostęp: przez WAN

;gt; rejestry niestandardowe: blok rejestru niestandardowego MODBUS TCP umożliwiający odczyt/zapis do pliku wewnątrz routera, może być użyty do rozszerzenia funkcjonalności slave MODBUS TCP

- Modbus TCP Master:

;gt; obsługa funkcji: 01, 02, 03, 04, 05, 06, 15, 16

;gt; obsługa format;oacute;w danych: 8 bit;oacute;w: INT, UINT; 16 bit;oacute;w: INT, UINT (najpierw MSB lub LSB); 32 bit float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII

* Brama MQTT:

- MQTT gateway: umożliwia wysyłanie poleceń i odbieranie danych z MODBUS Master poprzez brokera MQTT

* Transfer danych typu DATA to SERVER

- Protokoły: HTTP (S), MQTT, Azure MQTT, Kinesis

* Monitorowanie i zarządzanie:

- Interfejs sieciowy: HTTP/HTTPS, status, konfiguracja, aktualizacja FW, CLI, rozwiązywanie problem;oacute;w, dziennik zdarzeń, dziennik systemu, dziennik jądra (kernel)

- FOTA: aktualizacja oprogramowania sprzętowego z serwera, automatyczne powiadomienie

- SSH: SSH (v1, v2)

- SMS: status SMS, konfiguracja SMS, wysyłanie/czytanie SMS przez HTTP POST/GET

- Połączenie: ponowne uruchamianie, status, WiFi wł./wył., dane mobilne wł./wył., wyjście wł./wył.

- TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

- MQTT: broker MQTT, wydawca MQTT

- SNMP: SNMP (v1, v2, v3), SNMP trap

- JSON-RPC: zarządzanie API przez HTTP/HTTPS

- MODBUS: status/sterowanie MODBUS TCP

- RMS: system zdalnego zarządzania Teltonika (RMS)

* Platformy IoT

- Clouds of things: umożliwia monitorowanie: danych urządzenia, danych mobilnych, informacji o sieci, dostępności

- ThingWorx - umożliwia monitorowanie: typu WAN, nazwy operatora sieci WAN IP, siły sygnału mobilnego, typu sieci kom;oacute;rkowej

- Cumulocity - możliwia monitorowanie: modelu urządzenia, wersji i numeru seryjnego, identyfikatora telefonu kom;oacute;rkowego, ICCID, IMEI, typu połączenia, operatora, siły sygnału, typu WAN i adresu IP

- Azure IoT Hub: może wysyłać dane jak adres IP urządzenia, liczba wysłanych/odebranych bajt;oacute;w, stan połączenia 3G, stan łącza sieciowego, IMEI, ICCID, model, producent, numer seryjny, wersja, IMSI, stan karty SIM, stan PIN, sygnał GSM, WCDMA RSCP, WCDMA EC/IO , LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, operator, numer operatora, typ połączenia, temperatura, liczba PIN do serwera Azure IoT Hub

* Parametry podzespoł;oacute;w:

- Procesor: ARM Cortex A7 - czterordzeniowy, 717 MHz

- Pamięć RAM: 256 MB, DDR2

- Pamięć flash: 256 MB SPI Flash

* Oprogramowanie i konfiguracja:

- Interfejs sieciowy: aktualizacja oprogramowania z pliku, sprawdzanie aktualizacji na serwerze, profile konfiguracji, kopia zapasowa

- FOTA: aktualizacja oprogramowania / konfiguracja z serwera

- RMS: aktualizacja oprogramowania / konfiguracja dla wielu urządzeń

- Zachowanie ustawień: aktualizacja oprogramowania bez utraty bieżącej konfiguracji

* Dostosowanie oprogramowania:

- System operacyjny: RutOS (system operacyjny Linux oparty na OpenLinux)

- Obsługiwane języki: Busybox shell, Lua, C, C++

- Narzędzia programistyczne: pakiet SDK z zapewnionym środowiskiem kompilacji

* Lokalizacja:

- GNSS: GPS, GLONASS, BeiDou, Galileo i QZSS

- Wsp;oacute;łrzędne: wsp;oacute;łrzędne GNSS przez WebUI, SMS, TAVL, RMS

- NMEA: NMEA 0183

- Oprogramowanie serwera: obsługiwane oprogramowanie serwera TAVL, RMS

- Geofencing (tzw. ogrodzenie cyfrowe): możliwość konfiguracji wielu stref

* Port USB:

- Rodzaj portu do transmisji danych: USB 2.0

- Obsługa aplikacji: Samba - udostępnianie, skrypty niestandardowe

- Obsługa urządzeń zewnętrznych: możliwość podłączenia zewnętrznego dysku twardego, napędu flash, dodatkowego modemu, drukarki

- Formaty przechowywania plik;oacute;w: FAT, FAT32, NTFS

* Wejścia/wyjścia:

- Wejście: 1x wejście cyfrowe

- Wyjście: 1x wyjście cyfrowe

- Wydarzenia: SMS, EMAIL, RMS

- I/O juggler: umożliwia ustawienie określonych warunk;oacute;w I/O w celu zainicjowania zdarzenia

* Zasilanie:

- Złącze: 4-pinowe przemysłowe gniazdo prądu stałego

- Zakres napięcia wejściowego: 9-50 V DC (4-pinowe gniazdo przemysłowe), zabezpieczenie przed odwrotną polaryzacją, ochrona przed przepięciami

- Pasywne PoE: możliwość zasilania przez port LAN, brak certyfikacji ze standardami IEEE802.3af i 802.3at

- Pob;oacute;r prądu: 22 W (max), tryb czuwania ;lt; 4 W

* Interfejsy fizyczne (porty, diody LED, anteny, przyciski, sloty na kartę SIM)

- Ethernet: 5x port RJ45 10/100/1000 Mbps

- Wejścia/wyjścia: 1x wejście cyfrowe, 1x wyjście cyfrowe na 4-pinowym złączu zasilania

- Diody LED: 4x dioda stanu połączenia, 6x siła połączenia, 10x stan połączenia LAN, 4x stan połączenia WAN, 1x zasilanie, diody LED określające zakres sieci WiFi - 2,4GHz i 5GHz

- Sloty na kartę SIM: 2x slot SIM (Mini SIM - 2FF), 1,8 V / 3 V, dostęp z zewnątrz urządzenia

- Zasilanie: 4 pinowe złącze DC

- Antena: 4x SMA dla LTE, 2x RP-SMA dla sieci WiFi, 1x RP-SMA dla Bluetooth, 1x SMA dla GNSS

- USB: port USB typ A dla urządzeń zewnętrznych

- Przyciski: reset - przycisk przywracania ustawień fabrycznych

- 1x śruba uziemiająca

Parametry fizyczne:

* Materiał obudowy: aluminium

* Wymiary: 132 x 44,2 x 95,1 mm (wys. x szer. x gł.)

* Waga: 540 g

* Opcje montażu: produkt wolnostojący / montaż na dolnej lub bocznej szynie DIN

Środowisko pracy:

* Temperatura robocza: od -40;deg;C do 75;deg;C

* Wilgotność pracy: od 10% do 90% bez kondensacji

Zawartość opakowania:

* Router RUTX12 w obudowie aluminiowej

* Zasilacz 24 W

* 4x antena LTE (złącze SMA męskie)

* 2x antena WiFi (złącze RP-SMA męskie)

* 1x antena GNSS (złącze SMA męskie)

* 1x antena Bluetooth (złącze RP-SMA męskie)

* Kabel Ethernet (1,5 m)

* Skr;oacute;cona instrukcja obsługi

* Ulotka RMS
