Oscyloskop DSO150 200kHz DIY KIT
Parametry
Opis produktu

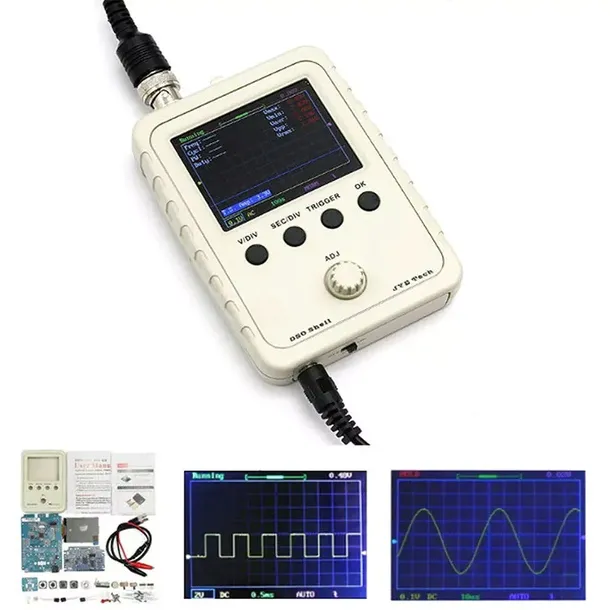

Oscyloskop cyfrowy DSO Shell (DSO150) do samodzielnego montażu DIY, wymaga lutowania elementów THT.
DSO150-SHELL to kompletny zestaw do samodzielnego montażu typu KIT/DIY pozwalający na zbudowanie mini oscyloskopu cyfrowego.
Ten miniaturowy 1 kanałowy oscyloskop cyfrowy wyposażono w kolorowy wyświetlacz TFT 2,4cala o rozdzielczości 320x240.
Szerokość pasma analogowego to 200kHz przy maksymalnym napięciu wejściowym w piku 50V.
Oscyloskop DSO150 moze być zasilany baterii 9V (6F22) lub z zewnętrznego źródła napięci stałego 9V
Małe wymiary połączone z możliwością zasilania bateryjnego czynią z DSO150SHELL idealne przenośny oscyloskop cyfrowy.
Wszystkie elementy SMD są już wlutowane, właścicielowi pozostają jedynie do wlutowania elementy przewlekane oraz złożenie oscyloskopu do dołączonej obudowy.

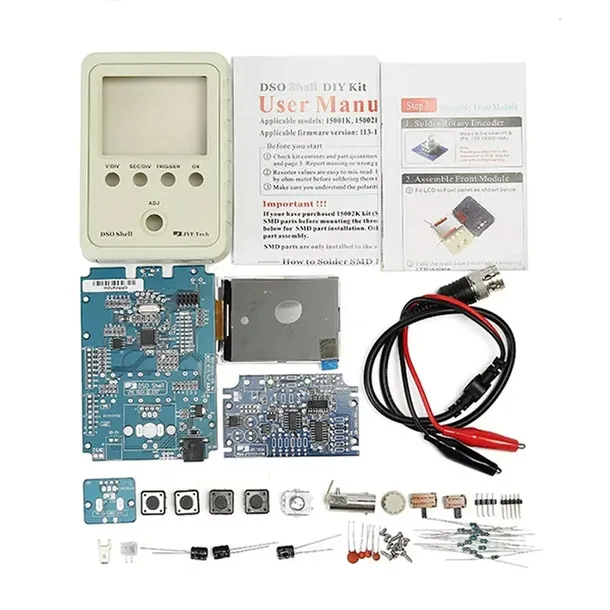

W komplecie:
- dedykowana obudowa z tworzywa sztucznego

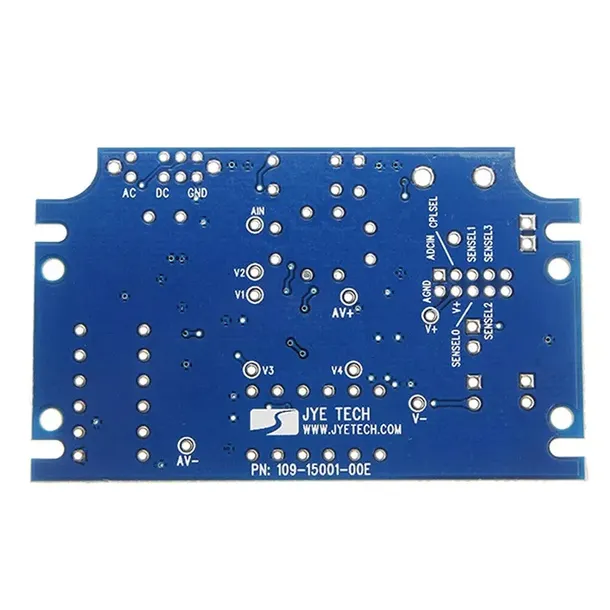

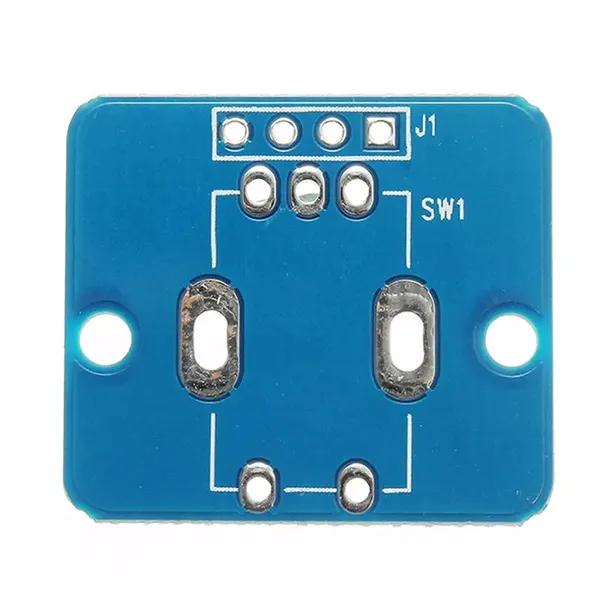

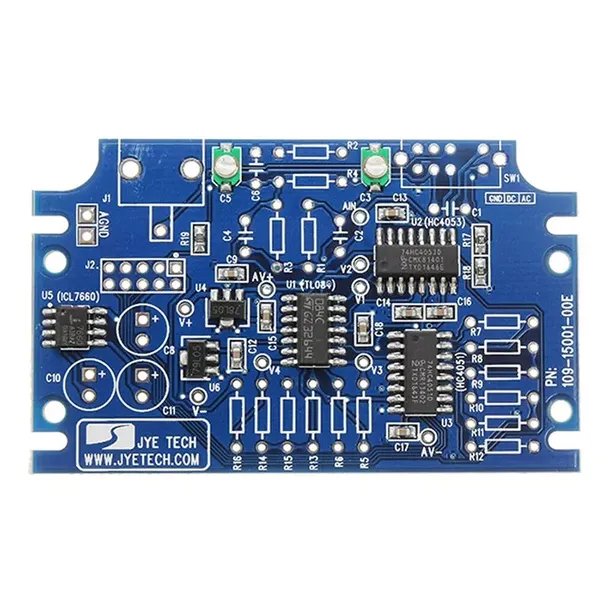

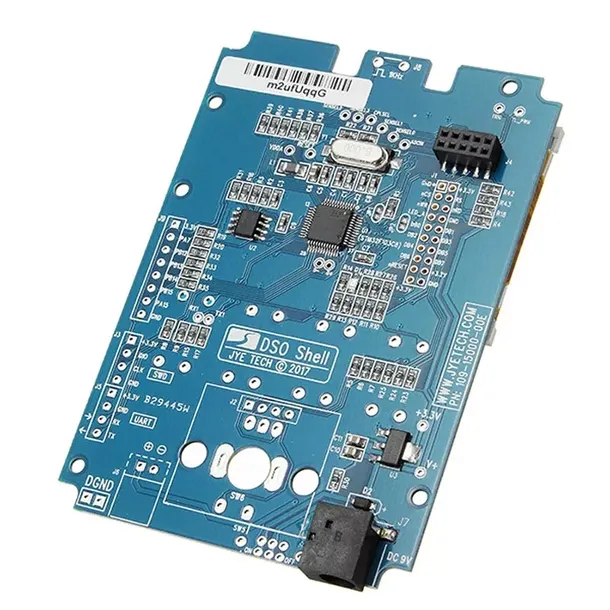

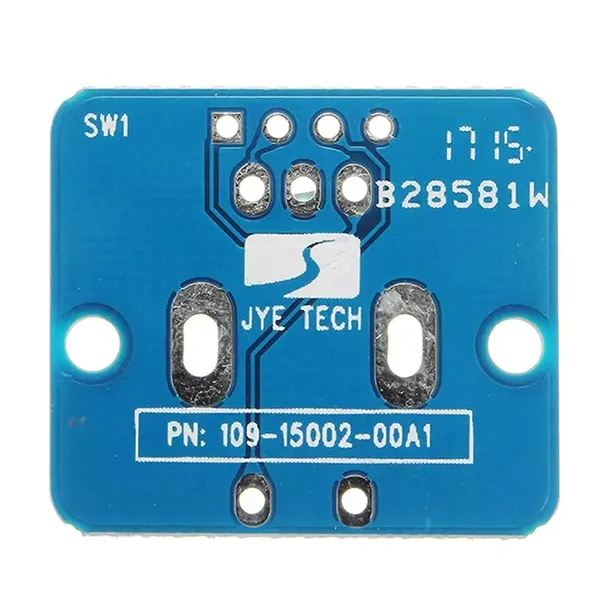

- PCB z wlutowanymi elementami SMD

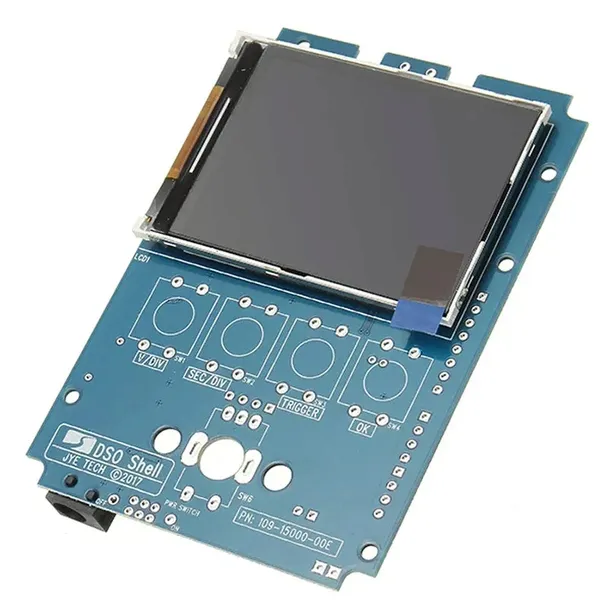

- Wyświetlacz TFT 2,4 cala o rozdzielczości 320x240

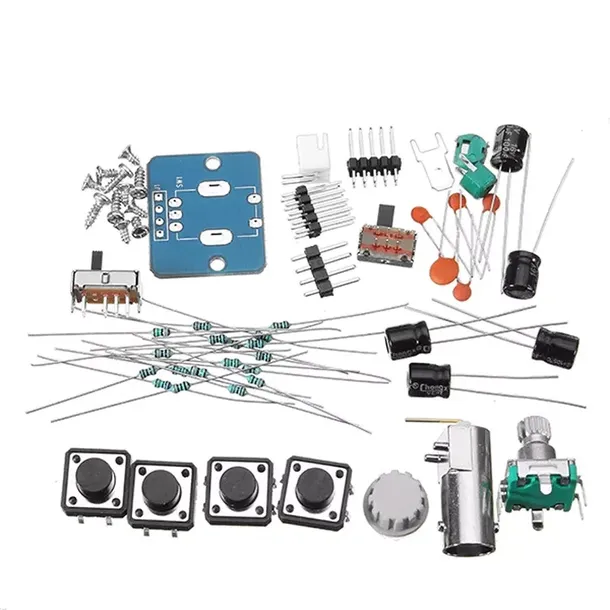

- Komplet elementów przewlekanych i gniazd
Dane techniczne oscyloskopu DSO150-SHELL:
- ARM Cortex-M Procesor
- Czułość: 5mV / dz - 20V / dz
- Dokładność: 12Bit
- Funkcja HOLD
- Głębokość bufora próbkowania: 1024 bajtów
- Impedancja wejściowa: 1MΩ
- Kolorowy wyświetlacz TFT 2,4'
- Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1Msps
- Maksymalne napięcie wejściowe: 50Vpp (1: 1 sondy), 400Vpp (10: 1 sondy)
- Napięcie zasilania: DC 9V
- Pasmo analogowe: 0 - 200kHz
Paczka zawiera:
- 1 x DIY DSO Shell (DSO150) oscyloskop cyfrowy
- 1 x Instrukcja EN
