PANDUIT Patch panel patchpanel RACK 19'' KĄTOWY

PANDUIT Kątowy pusty patchpanel z systemu QuickNet RACK 19'' 24p 1U

QAPP24BL

Patch panel służy do zakończenia kaset QuickNet (replikują porty ze switcha do patchpanela) w okablowaniu poziomym i pionowym oraz stanowią punkt podłączenia sprzętu aktywnego pracującego w sieci. Elementy charakteryzują się wysoką jakością parametrów transmisyjnych i mechanicznych.

Panel ułatwia zarządzanie infrastrukturą sieci oraz dba o jej estetykę. Dzięki swojej konstrukcji znajduje zastosowanie min. w centrach danych jak i serwerowniach.

Możliwość umieszczenia w patchpanelu kaset QuickNet z pachcordami zakończonych 24x modułami RJ45 ekranowanych lub nieekranowanych. Dodatkowo zastosowane zostały: numeracja portów oraz pola opisowe, ułatwiające zarządzanie.

Pasuje do kaset w wariancie 6x gniazdo modułowe RJ45 Mini-Com.

Kątowa budowa pomaga w zarządzaniu kablami, dzięki takiemu układowi nie ma potrzeby stosowania organizerów!

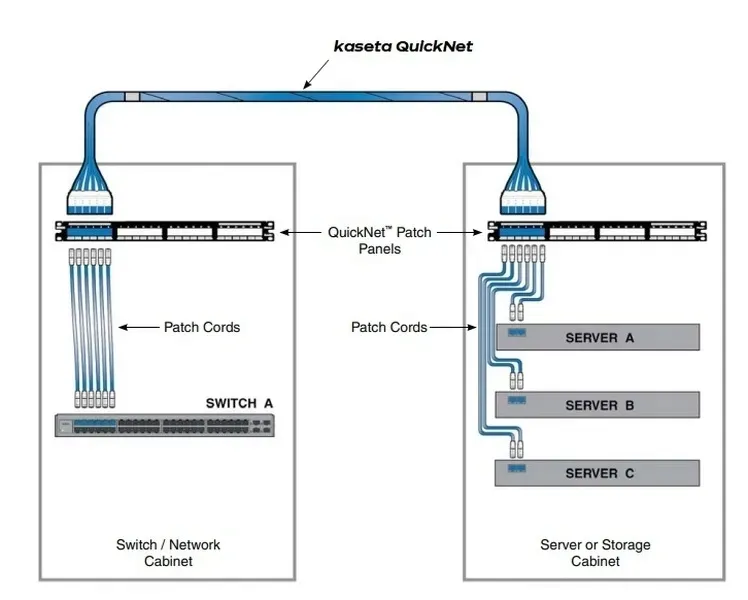

Przykładowy sposób wykorzystania kasety QuickNet z ofertowanym patch panelem:

Zaprezentowano powszechną konfigurację okablowania występującą w Data Center.

Za pomocą patchcordów łączymy porty z urządzenia aktywnego i pierwszego patchpanela. Następnie patchpanele połączono między sobą za pomocą kasety QuickNet, ktora replikuje porty z pierszego patrzpanela do drugiego patchpanela.

Zazwyczaj jeden z paneli znajduje się w szafie rozdzielczej (lub sieciowej), a drugi panel znajduje się w szafie serwerowej lub magazynowej.

Tego typu rozwiązania pomagają w późniejszych szybszych i łatwiejszych modernizacjach urządzeń aktywnych.

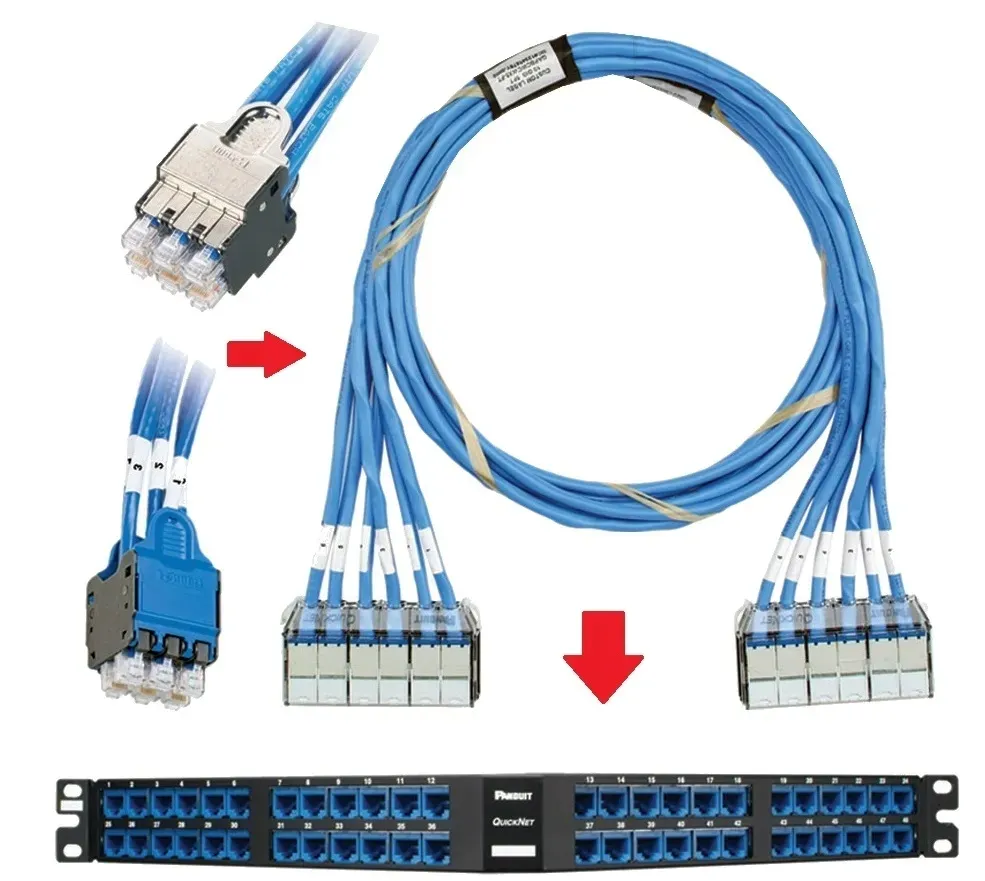

Przykładowe zastosowanie:
