Programator ST STM32 NUCLEO-H563ZI STM32H563ZIT6 ARM Cortex-M33

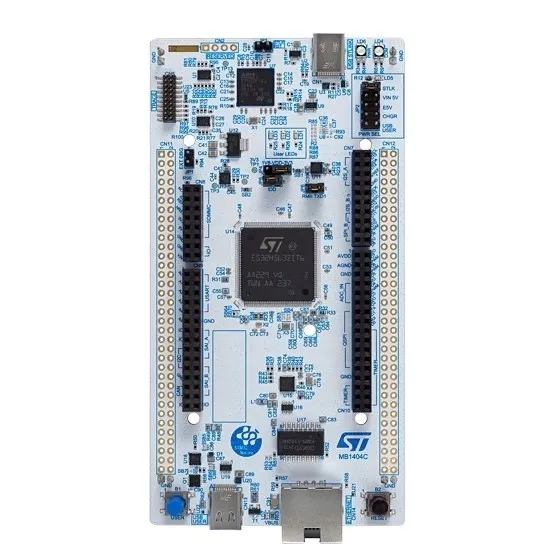

NUCLEO-H563ZI - zestaw startowy z mikrokontrolerem z rodziny STM32 (STM32H563ZI)

Opis

Zestaw NUCLEO-H563ZI (STM32 Nucleo-144) wyposażony został w mikrokontroler STM32H563ZIT6 w obudowie LQFP144. Wbudowany programator/debugger pozwala na szybkie i proste programowanie oraz testowanie układu. Może on działać jako samodzielny programator, po odłączeniu poprzez zworki. Elastyczny sposób zasilania pozwala na wygodne użycie płytki deweloperskiej w testowanej aplikacji.

Dwa typy złącz: ST Zio (zawierające złącze Arduino Uno V3) i ST morpho (wszystkie wyprowadzenia GPIO mikrokontrolera) zapewniają dostęp do każdego z komponentów mikrokontrolera oraz nie wykluczają możliwości użycia shieldów zgodnych z Arduino do współpracy z STM32 Nucleo-144.

Własciwości

• Mikrokontroler STM32H563ZIT6 w obudowie LQFP144
• 3 x LED ogólnego przeznaczenia
• 2 x Przycisk ogólnego przeznaczenia + przycisk RESET
• Generator kwarcowy LSE: 32,768 kHz
• Złącza rozszerzeń:
• ST Zio (zawierające złącze Arduino Uno V3)
• ST Morpho
• Możliwość zasilania przez USB lub z zewnętrznego zasilacza (3.3 V, 5 V, 7-12 V)
• Zintegrowany programator/debugger STLINK-V3EC (SWD) z możliwością wykorzystania do pracy z układami zewnętrznymi
• Złącze RJ45 Ethernet
• USB typu C z SNK/UFP (tryb FS)
• Interfejs USB może pracować w jednym z trzech trybów:
• Wirtualny port szeregowy COM (Virtual COM)
• Pamięć masowa (Mass storage)
• Debug port
• Pełna kompatybilność z wszechstronnymi bibliotekami HAL zawierającymi wiele przykładów użycia peryferiów mikrokontrolera i układów STMicroelectronics
• Wspierany szeroki zakres oprogramowania deweloperskiego takiego jak: IAR, Keil, GCC-based IDEs
