Programator USB CH341A SPI Flash EEPROM + klips

Programator USB CH341A SPI Flash EEPROM + klips

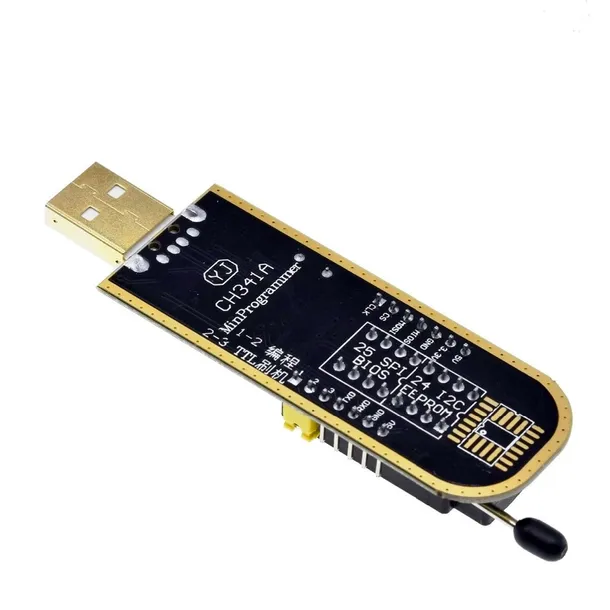

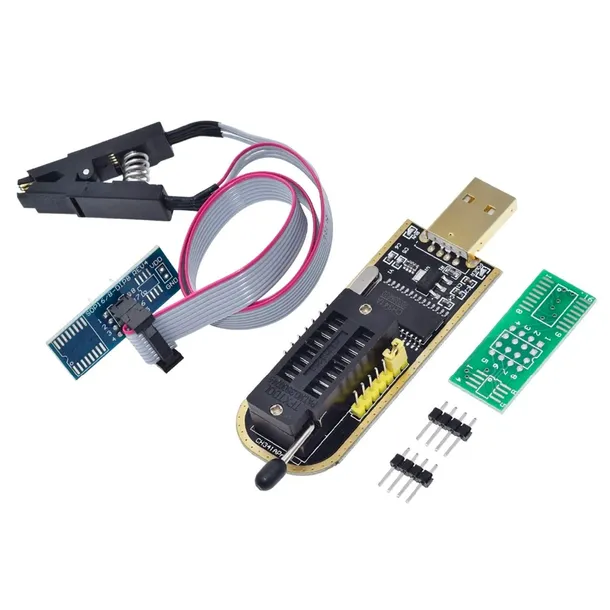

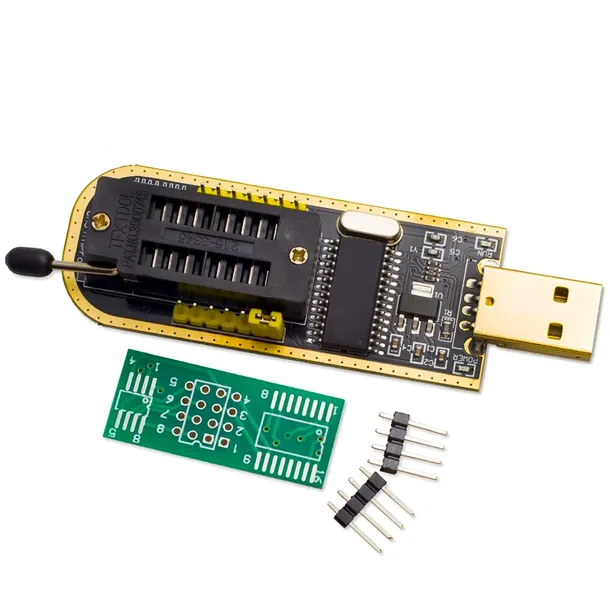

Uniwersalny programator USB do szeregowych pamięci SPI Flash (seria 25/26xxx) i pamięci EEPROM z szyną I2C (seria 24Cxx) oraz konwerter USB-TLL w jednym poręcznym i niedrogim urządzeniu. Wyposażony w podstawke precyzyjną typu ZIF-16 z dźwignią. Sprawdza się jako programator pamięci BIOS, urządzeń peryferyjnych PC, sprzętu RTV/Sat i elektroniki samochodowej w tym immobilizerów.

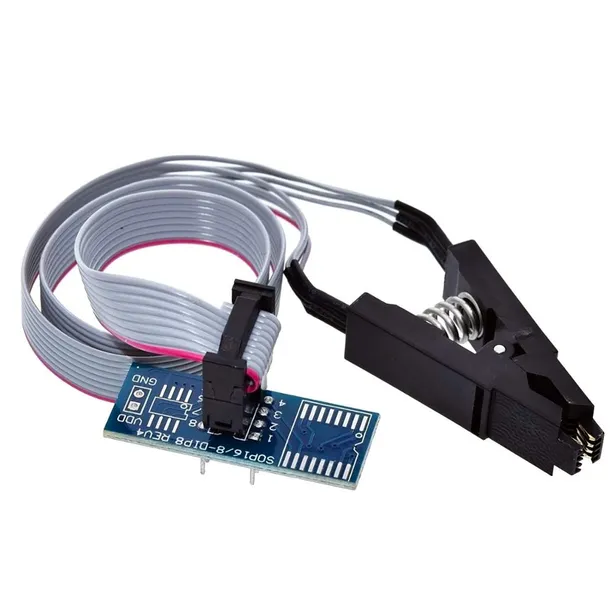

W zestawie z klipsem, dzięki któremu odczytamy i zaprogramujemy układy bez potrzeby wylutowywania.

Specyfikacja:

• Napięcie zasilania: 5V (z portu USB)
• Sygnalizacja pracy: dioda LED
• Podstawka z dźwigienką ZIF-16
• Obsługa pamięci I2C z serii 24Cxxx
• Obsługa pamięci SPI Flash z serii 25xx
• Płytka drukowana z adapterami SO8 SOP8 i SOP16 do przylutowania programowanego układu
• Zworka P/S: P - programator, S - konwerter USB-TTL
• Wymiary: 65 mm x 27 mm x 25 mm
• Dwa tryby pracy:

- Printer Mode (sterowniki USB Driver) pozwalający na programowanie pamięci szeregowych

- Serial Mode (sterowniki TTL Driver) - praca w trybie konwertera USB-TTL

Lista wspieranych układów:

AMIC:

A25L05P, A25L10P, A25L20P, A25L40P, A25L80P, A25L16P

ATMEL:

AT25DF041A, AT25DF321, AT25F004, AT25F512A, AT25F2048, AT25F4096, AT25F1024A, AT25FS010, AT25FS040, AT26DF081A, AT26DF161A, AT26DF321, AT26F004

EON:

EN25B05, EN25P05, EN25B10, EN25P10, EN25BF20, EN25P20, EN25F20, EN25B40, EN25P40, EN25F40, EN25B80, EN25P80, EN25F80, EN25T80, EN25B16, EN25P16, EN25B32, EN25P32, EN25B64, EN25P64

Excel Semiconductor Inc.

ES25P10, ES25P20, ES25P40, ES25P80, ES25P16, ES25P32

ST:

M25P05A, M25P10A, M25P20, M25P40, M25P80, M25P16, M25P32, M25P64, M25PE10, M25PE20, M25PE40, M25PE80, M25PE16, M25PE32, M45PE10, M45PE20, M45PE40, M45PE80, M45PE16, M45PE32

MXIC:

MX25L512, MX25L1005, MX25L2005, MX25V4005, MX25L4005A, MX25V8005, MX25L8005, MX25L12805D, MX25L1605, MX25L3205, MX25L6405, MX25L6445, MX25L6405 (SOP16)

NexFlash:

NX25P10, NX25P20, NX25P40, NX25P80, NX25P16, NX25P32

Chingis Technology Corporation:

Pm25LV512, Pm25LV010, Pm25LV020, Pm25LV040, Pm25LV080, Pm25LV016, Pm25LV032, Pm25LV064

Saifun Semiconductors:

SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320

WINBOND:

W25P10, W25X10, W25Q10, W25P20, W25X20, W25Q20, W25P40, W25X40, W25Q40, W25P80, W25X80, W25Q80, W25P16, W25X16, W25Q16, W25P32, W25X32, W25Q32, W25P64, W25X64, W25Q64
