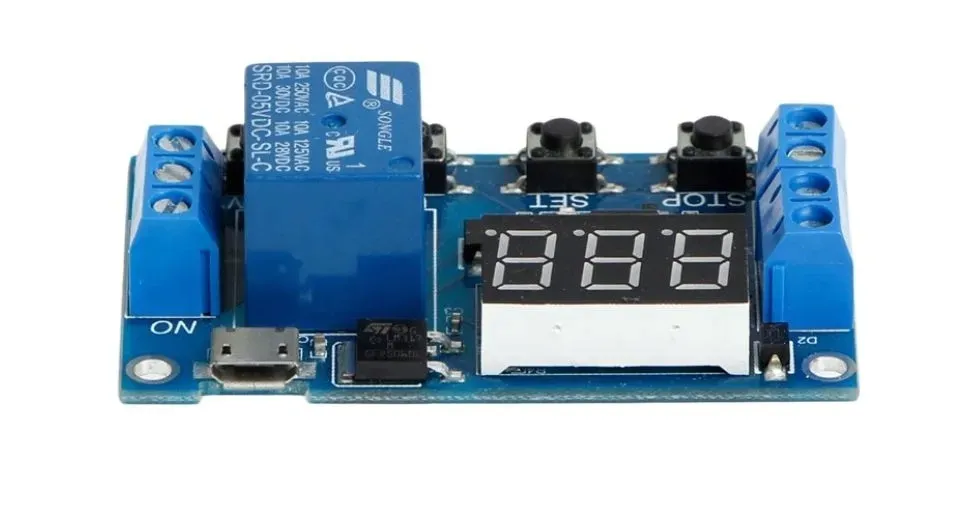

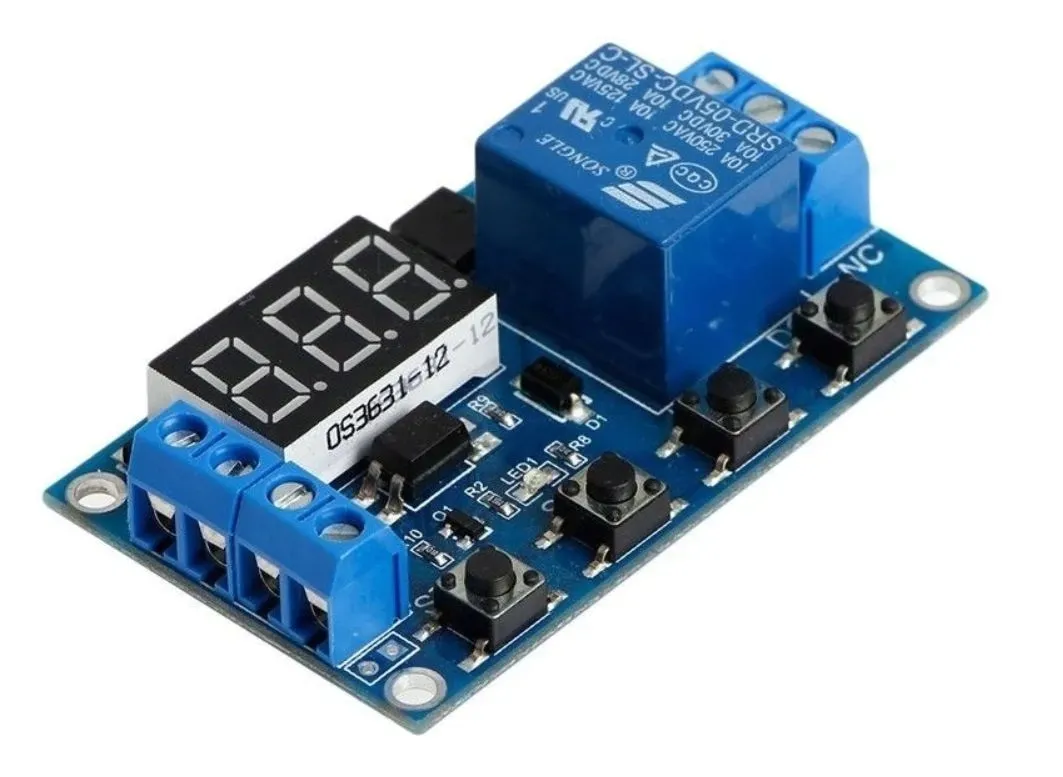

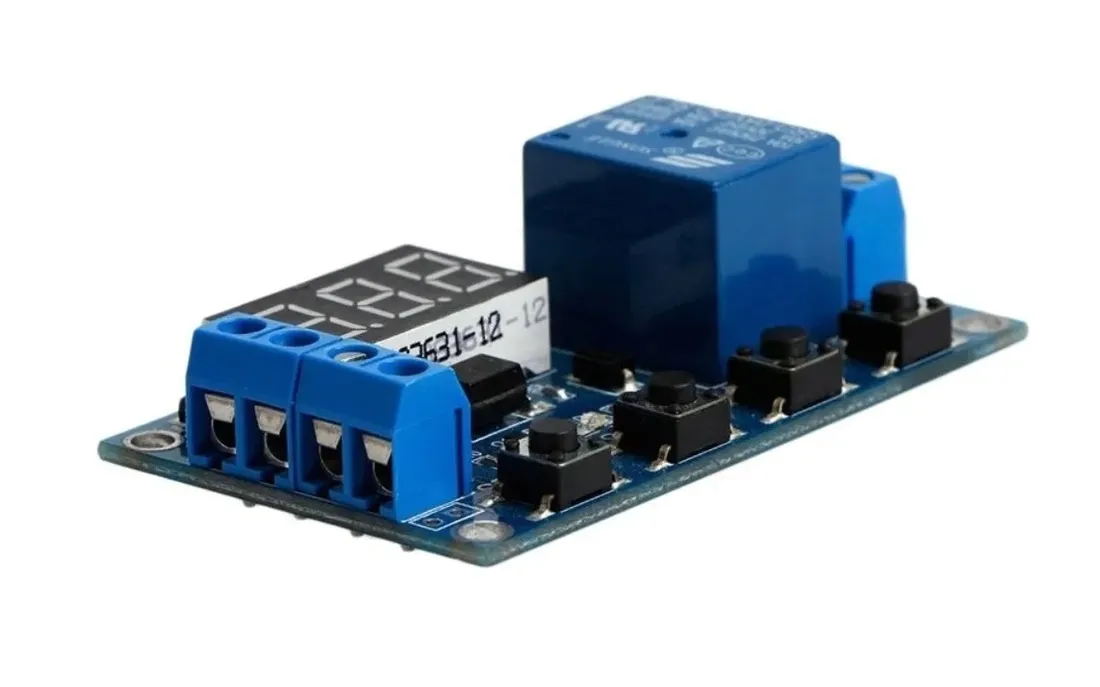

Przekaźnik czasowy timer przełącznik cylkiczny

Przekaźnik czasowy timer opóźniaczem przełącznik cykliczny

Specyfikacja:

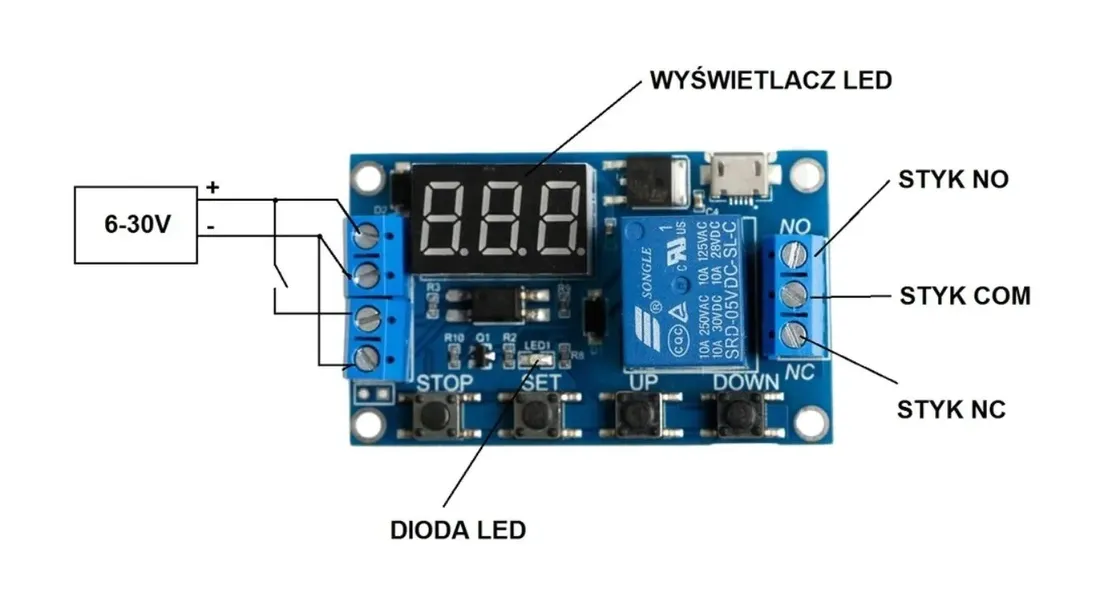

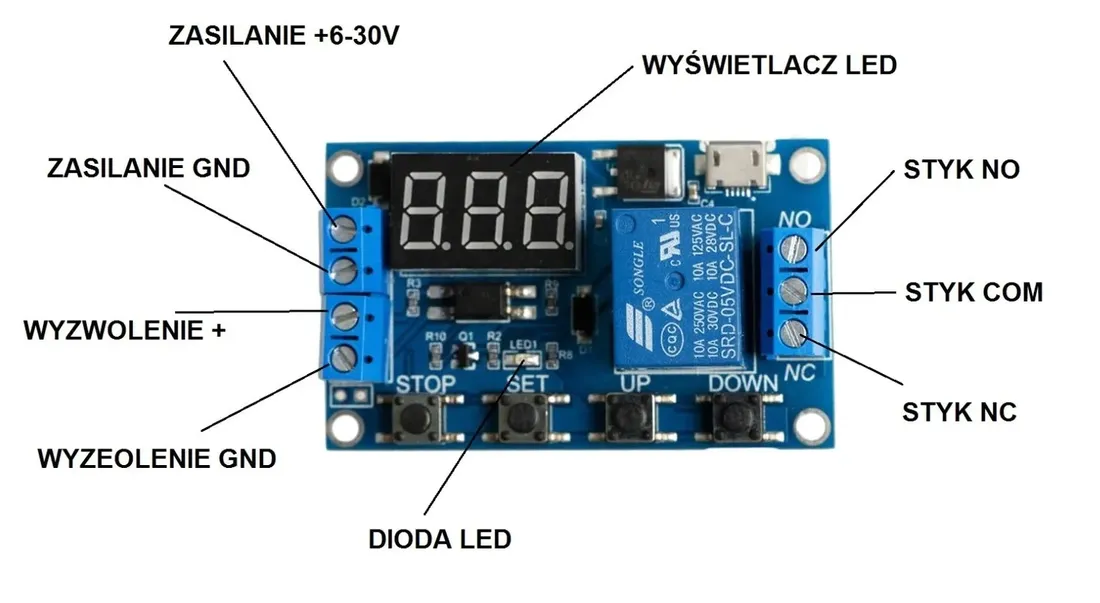

• Zasilanie: 6V - 30V lub micro USB 5.0V
• Trigger (wyzwalacz) : 3,8V - 24V
• Zakres czasu: 0--999 minut
• Praca w przedziale temperatury: -40-85C

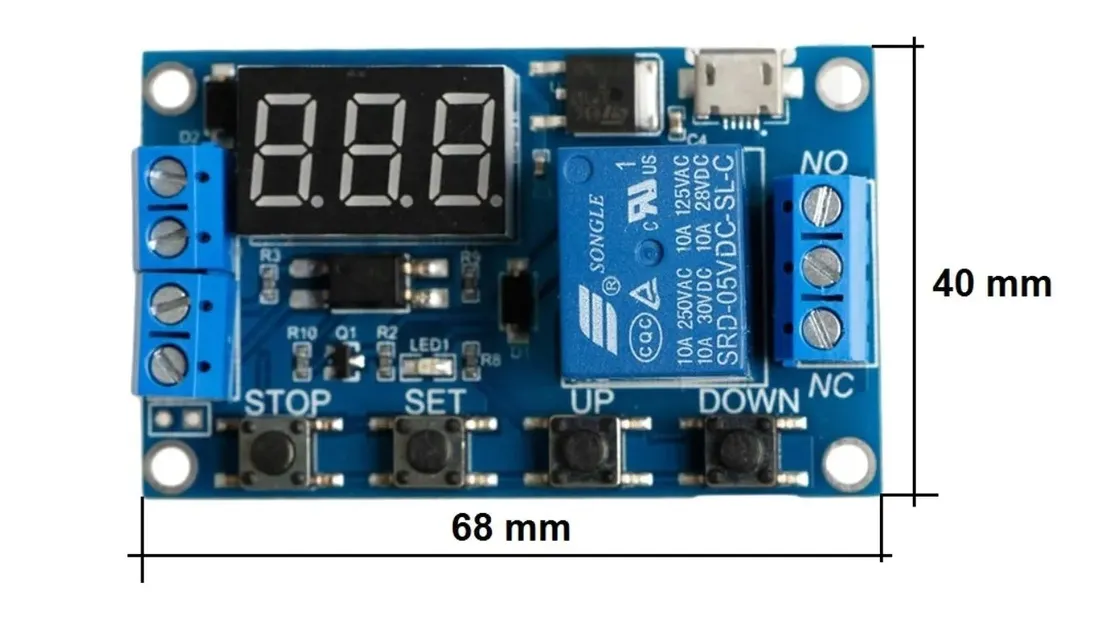

• Wymiary: 62mm * 38mm * 19mm
• Przekaźnik 10A 230V-AC 30V-DC

Instrukcja:

• Przycisk STOP włącz/wyłącz przekaźnik ( Odliczanie działa - przekaźnik jest wyłączony )
• Przycisk SET trzymany długo- wybór jednej z funkcji oraz przejście do atrybutów funkcji
• Przycisk SET trzymany krótko- wyświetlenie atrybutów funkcji
• Procedura programowania modułu:
• Naciśnij przycisk stop wybierając opcję ON.
• Poczekaj, aż na wyświetlaczu pojawi się 000
• Wciśnij długo SET -> Wybierz program przyciskami UP / DOWN
• Wciśnij krótko SET -> Migające OP na wyświetlaczu ->  000. -> Wprowadź długość trwania atrybutu przyciskami UP / DOWN

Przyciskiem STOP wybierz jednostkę czasu :

000.->Sekunda

00.0 -> Dziesiąta część sekundy ( 05.5 = 5,5 sekundy )

0.0.0. -> Minuta ( 0.0.1. = 1 minuta)

• Wciśnij długo SET -> Po zakończeniu migania numeru programu np. P1.1 procedura zostanie zakończona

Opis programów  :

P1.1 – Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza ( podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0 )

P1.2 Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza ( podanie sygnału Triggera podczas odliczania powoduje odliczanie od 0 )

P1.3 Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza ( podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie )

P-2 Po podaniu sygnału Triggera następuje odliczanie czasu ustawionego jako atrybut funkcji CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0 )

P3.1 Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji CL, proces ( CYKL ) powtarzany jest określoną ilość razy wprowadzonych w atrybucie LOP ( --- w atrybucie LOP oznacza pętlę nieskończoną ) podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie

P3.2 Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji CL, proces ( CYKL ) powtarzany jest określoną ilość razy wprowadzonych w atrybucie LOP ( --- w atrybucie LOP oznacza pętlę nieskończoną )

P – 4 Po podaniu sygnału Triggera następuje włączenie przekaźnika, odliczanie czasu ustawionego jako atrybut funkcji OP zaczyna się od momentu „zniknięcia” Triggera ( przekaźnik jest włączony do momentu zakończenia odliczania ) Podanie sygnału Triggera podczas odliczania powoduje wyzerowanie licznika oraz kolejne oczekiwanie na „zniknięcie” Triggera ( przekaźnik jest przez cały czas włączony )

W zależności od dostawy w module dostępna jest opcja Uśpienia Wyświetlacza lub nie

Tryb Uśpienia Wyświetlacza  - Jeżeli przez 5 min Trigger nie zostanie podany wyświetlacz wyłączy się

WłączTryb Uśpienia Wyświetlacza : Przytrzymaj przez ok 3 sekundy przycisk STOP - Na wyświetlaczu pojawi się napis C - P

Wyłącz Tryb Uśpienia Wyświetlacza : Przytrzymaj przez ok 3 sekundy przycisk STOP - Na wyświetlaczu pojawi się napis 0 - d
