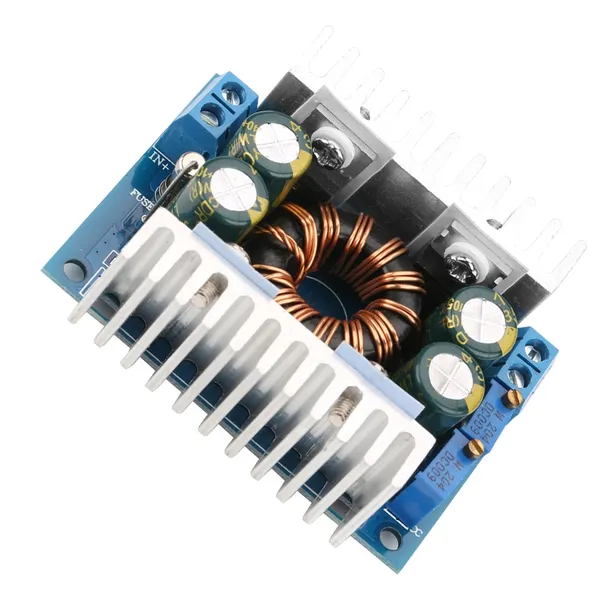

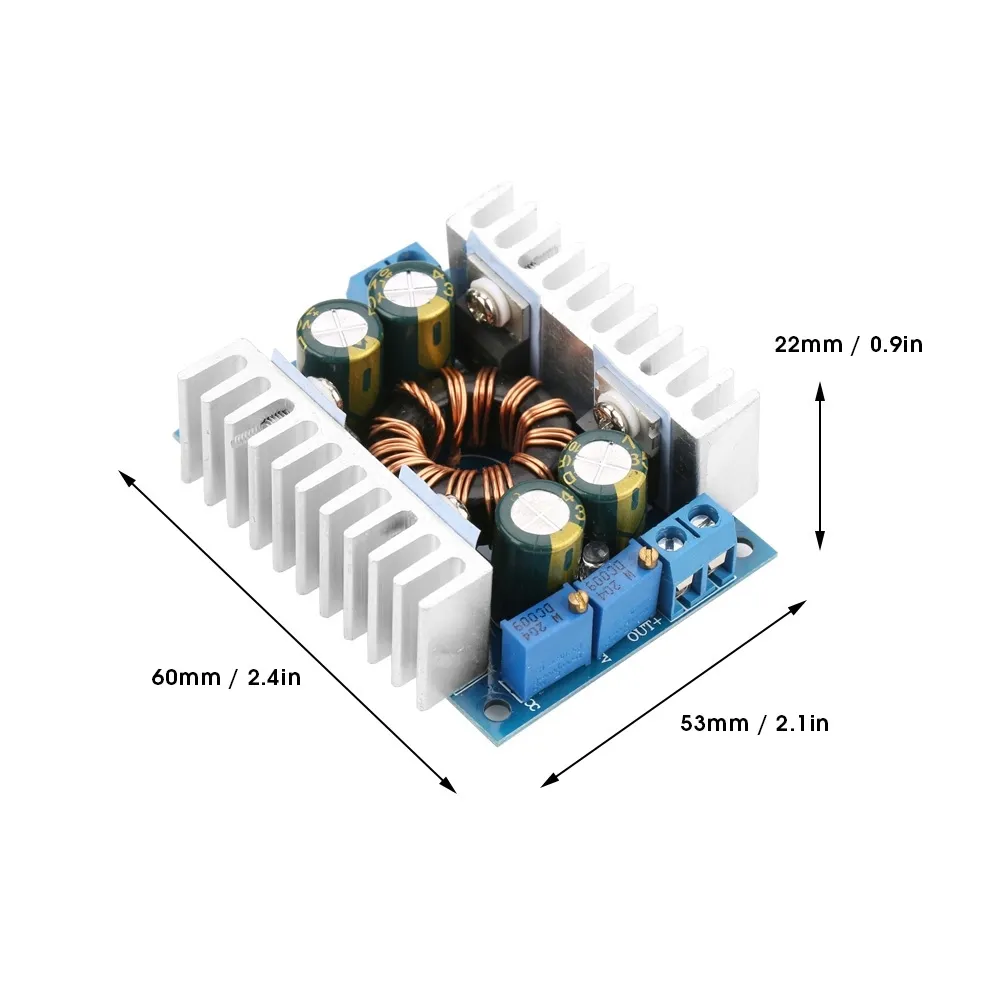

PRZETWORNICA ZASILACZ STEP-UP/DOWN DC-DC

Cechy:

Jest to nieizolowany moduł przekształtnika mocy z regulacją prądu stałego o długiej żywotności.

Wysoka moc i stabilna moc wyjściowa, konwertuje 5-30VDC na 1,25-30VDC.

Wysokiej jakości komponenty zapewniają wysoką sprawność konwersji, do 93%.

Obsługuje nadprądową, zwarciową, nadmierną ochronę temperaturową.

Zaprojektowany z dwoma radiatorami dla lepszego rozpraszania ciepła.

Specyfikacja:

• Typ: Nieizolowane synchroniczne prostowanie automatycznie zwiększa/zmniejsza moduł
• Napięcie wejściowe: DC5-30V
• Prąd wejściowy: 8A, (MAX) 10A, (w granicach 6A dla długotrwałej pracy)
• Prąd spoczynkowy: 4mA (będzie odchylenie, gdy napięcie robocze będzie inne)
• Napięcie wyjściowe: 1,25-30 V bezstopniowo regulowane
• Prąd wyjściowy: 10A (MAX) (długotrwałe naturalne chłodzenie w granicach 5A, należy zmniejszyć wartość znamionową przy wysokim napięciu wyjściowym), zwiększyć rozpraszanie ciepła lub zmniejszyć wartość znamionową, gdy temperatura modułu przekracza 65 ℃
• Stały zakres prądu wyjściowego: 0,2-10A
• Temperatura pracy: -40 ℃ do + 85 ℃
• Częstotliwość: 150 KHz
• Wydajność konwersji: Typowa 91%, maksymalnie 93%
• Ochrona nadprądowa: tak
• Zabezpieczenie przed zwarciem: Tak (ochrona ograniczająca prąd)
• Ochrona przed przegrzaniem: Tak (automatyczne zmniejszanie napięcia wyjściowego)
• Ochrona wejścia wstecznego: Nie, w razie potrzeby podłącz diodę szeregowo na wejściu
• Zabezpieczenie przed przepływem wyjściowym: Tak, nie trzeba dodawać diody, gdy jest używana do ładowania.
• Metoda okablowania: wyjście bloku zacisków (wejście to wejście, wyjście wyjście)
• Waga: 70g/2,5 uncji (w przybliżeniu)
• Lista pakietów:1 * moduł

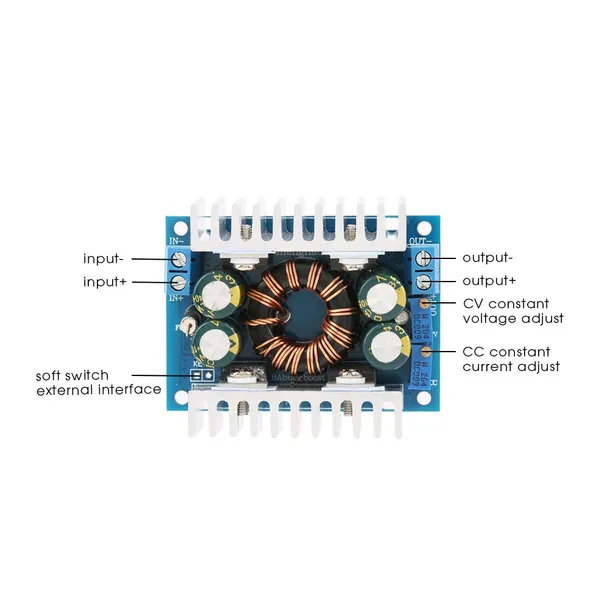

Aktualna regulacja:

1, wyreguluj potencjometr CV, ustaw napięcie wyjściowe zgodnie z wymaganiami obciążenia.

2, obróć potencjometr CC w lewo o około 30 okręgów (tj. Prąd wyjściowy jest ustawiony na minimum), podłączony do diody LED, ustaw potencjometr CC na wymagany prąd.

Jeśli używasz modułu do ładowania akumulatora, podłącz do wyjścia po całkowitym rozładowaniu akumulatora. Dostosuj CC do wymaganego prądu. Ponieważ im więcej energii pozostanie w akumulatorze, tym mniejszy będzie prąd ładowania.

Proszę nie używać zwarcia do regulacji prądu.
