Regulator Kitronik 5672

ZIP Halo HD - moduł LED dla micro:bit

Opis

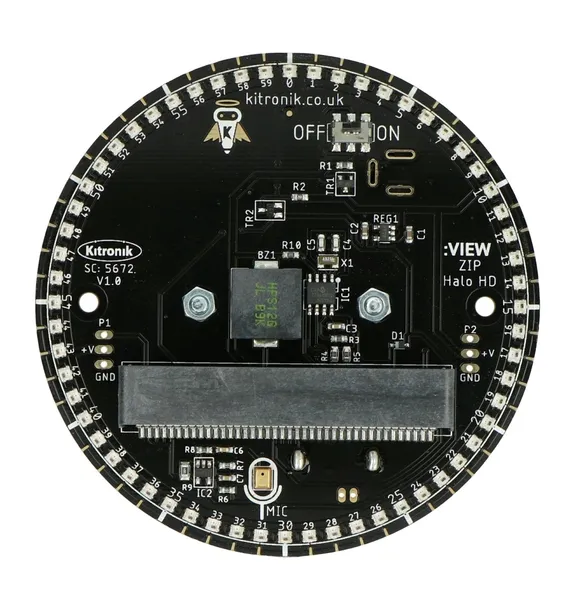

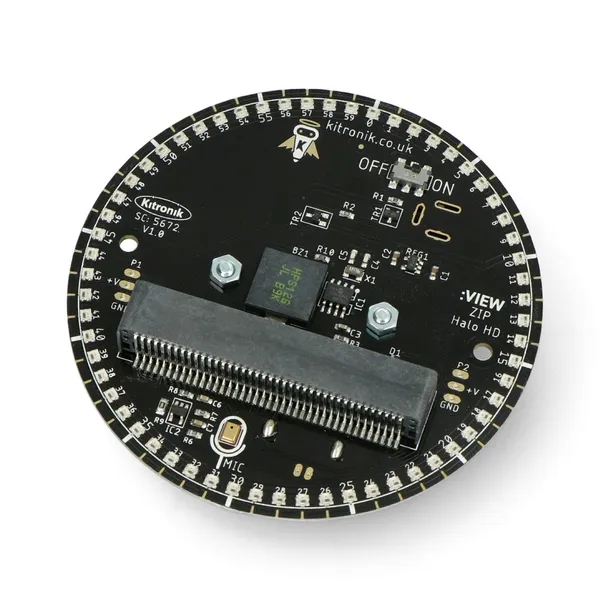

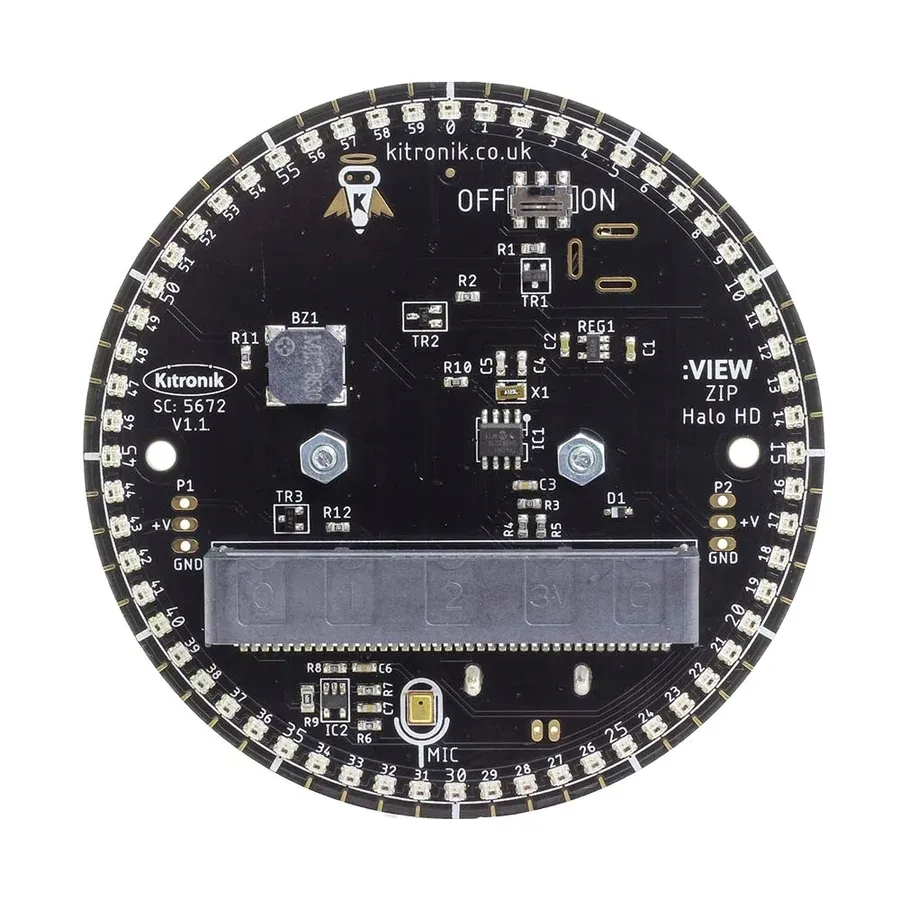

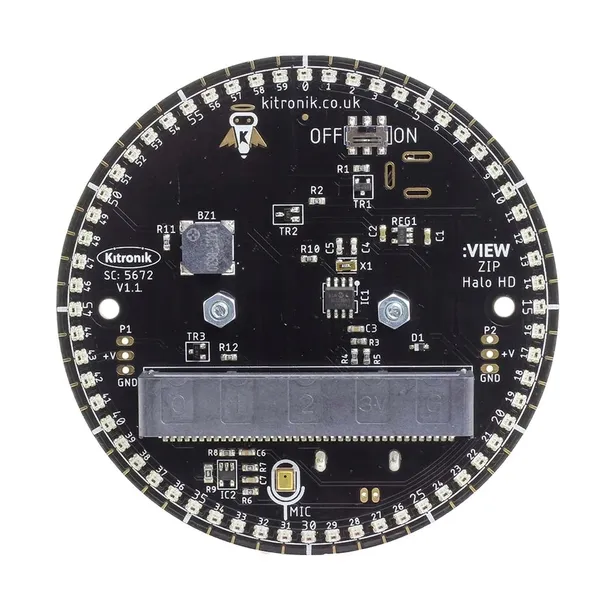

Kitronik Halo HD Board to zaawansowany moduł LED dla BBC micro:bit, wyposażony w 60 indywidualnie adresowalnych, pełnokolorowych diod ZIP LED . Moduł oferuje dodatkowe funkcje, które czynią go wszechstronnym narzędziem do tworzenia efektów świetlnych i dźwiękowych. Na płytce znajdują się także wyprowadzenia dla P1 i P2 w standardowym rozmiarze 2,54 mm, mikrofon MEMS do wykrywania dźwięków oraz głośnik piezo do odtwarzania dźwięku. Moduł wyposażony jest również w zegar czasu rzeczywistego (RTC) , sterowany przez I2C z micro:bit, co umożliwia precyzyjne pomiary czasu w projektach. Dodatkowo, płytka ma dwa otwory montażowe M3.

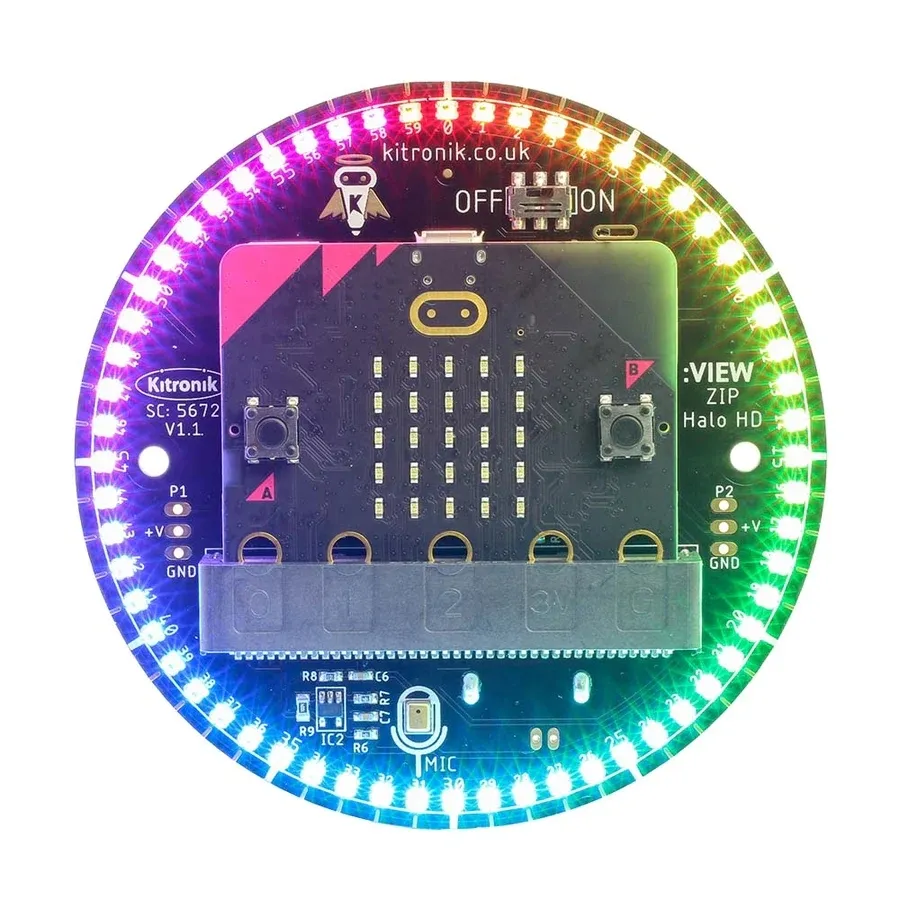

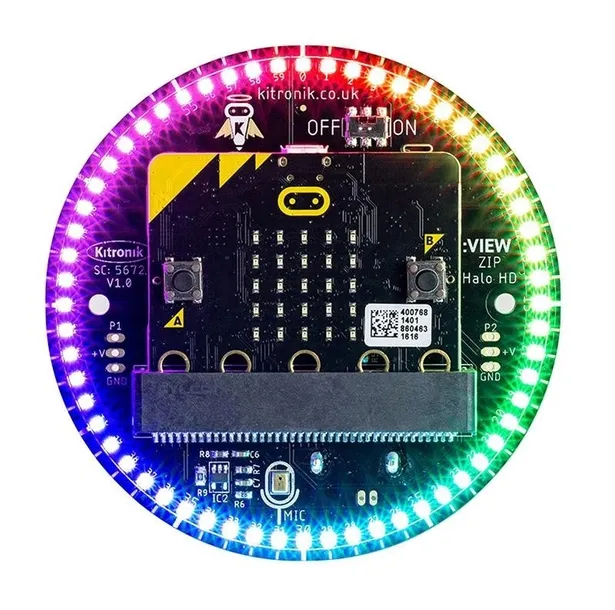

Moduł jest gotowy do działania zaraz po podłączeniu micro:bit. Dzięki wbudowanemu złączu krawędziowemu można szybko i łatwo wpiąć bez potrzeby używania narzędzi. Halo HD ma zamontowany na tylnej stronie koszyk na 3 baterie AA , a na froncie znajduje się przełącznik zasilania. Wbudowany stabilizator zasila zarówno płytkę, jak i podłączony moduł, eliminując potrzebę oddzielnego zasilania micro:bit. Kitronik stworzył dedykowane bloki dla Halo HD, dostępne w edytorze MakeCode. Bloki są podzielone na trzy kategorie: ZIP LEDs, Microphone i Clock. Kitronik Halo HD to moduł z ogromnym potencjałem do rozbudowy projektów z micro:bit, oferując różnorodne opcje efektów świetlnych, dźwiękowych oraz precyzyjnego pomiaru czasu.

Właściwości

• 60 indywidualnie adresowalnych diod ZIP LED RGB
• Wbudowany mikrofon MEMS oraz buzzer piezoelektryczny
• Zegar czasu rzeczywistego (RTC) sterowany przez I2C
• Liczba kanałów zewnętrznych: 3 (1x ZIP LED, 2x IO pin; każdy kanał IO obsługuje +3V przy 50mA)
• Maksymalny prąd (przy pełnej jasności RGB): 0,9 A (15 mA na LED)
• Czułość mikrofonu MEMS: -42 dBV/Pa
• Stosunek sygnału do szumu mikrofonu MEMS: 59 dB
• Plug and Play z wbudowanym złączem krawędziowym

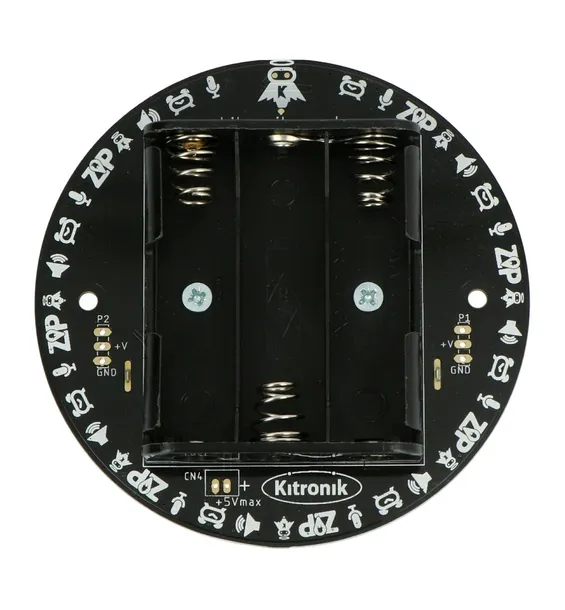

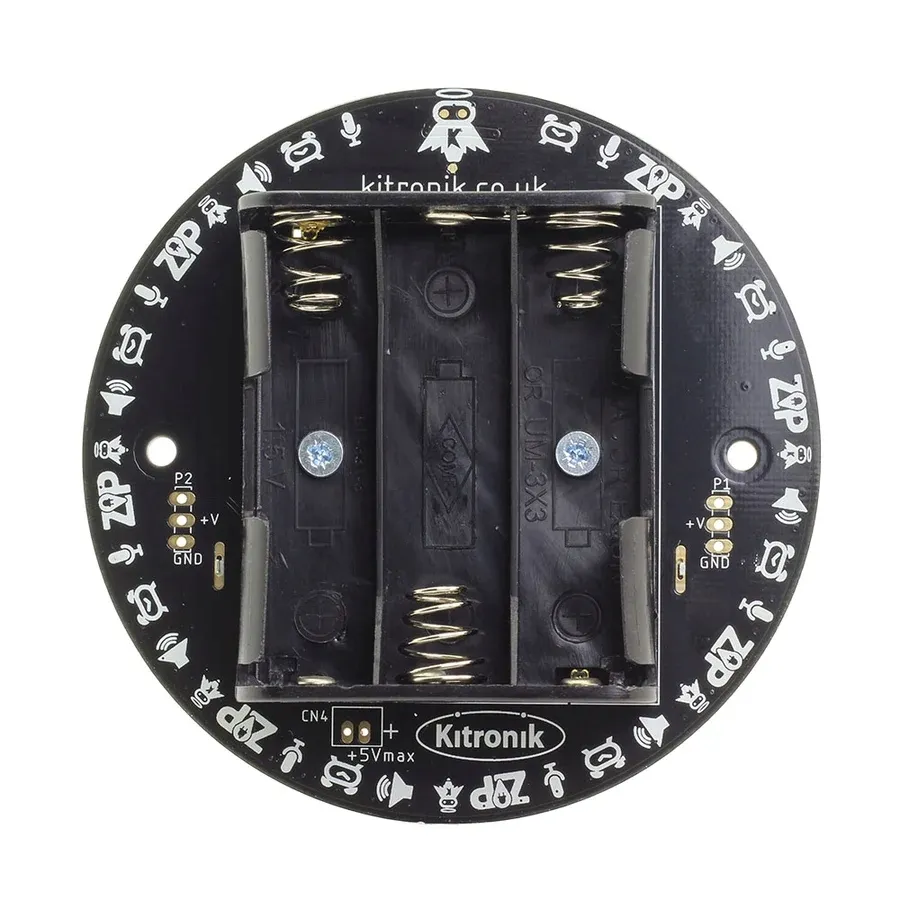

• Koszyk na 3 baterie AA na tylnej stronie płytki
• Przełącznik on/off
• Programowanie w MakeCode lub MicroPythonie
• Wyprowadzenia:
• P0: mikrofon MEMS (wejście analogowe)
• P1: nagłówek wyjściowy (P1, +V (napięcie baterii), GND)
• P2: nagłówek wyjściowy (P2, +V, GND)
• P8: ZIP LED
• P14: buzzer
• P19 & P20: RTC (zegar czasu rzeczywistego, linie I2C)
• Napięcie robocze (Vcc): 3.5V do 5V
• Otwory montażowe M3
• Średnica: 87 mm
