ELEKTRONICZNE OBCIĄŻENIE DL24P-Plus 200V 25A 180W + BLUETOOTH (WERSJA ZAKTUALIZOWANA)

Moduł aktywnego regulowanego sztucznego obciążenia ATORCH DL24P-Plus o prądzie wejściowym 25A i mocy maksymalnej 180W.

Elektronicznym elementem na który jest obciążeniem jest tranzystor MOSFET dużej mocy.

Sterowanie zadanymi parametrami elektrycznymi odbywa się cyfrowo. Wielofunkcyjny wyświetlacz LCD z podświetleniem bardzo znacząco zwiększa funkcjonalność i komfort pracy z elektronicznym obciążeniem. Nie ma potrzeby dołączania dodatkowych zewnętrznych przyrządów pomiarowych. Na wyświetlaczu LCD urządzenia prezentowane są zmierzone parametry: napięcie, prąd, moc, temperatura, pobór energii elektrycznej, pomiar pojemności ładowanego lub rozładowywanego akumulatora, ogniwa, oraz czas trwania procesu.

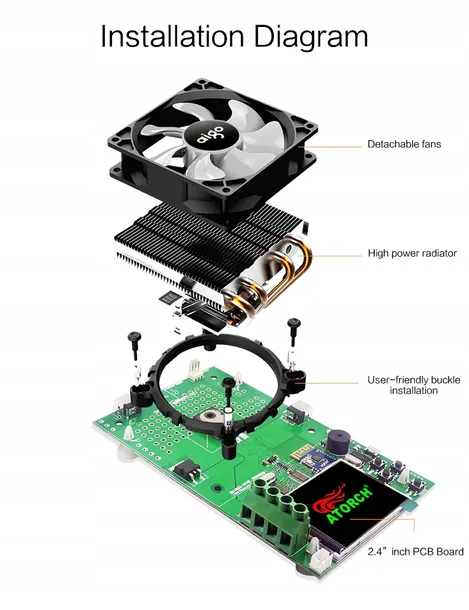

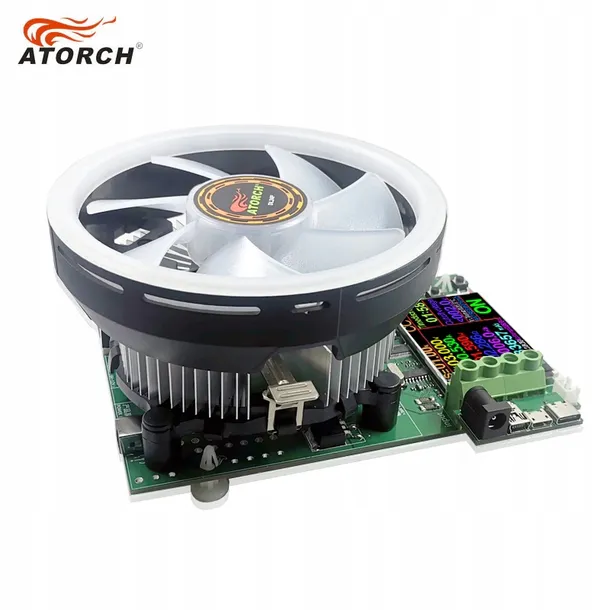

Przy obciążeniu elektrycznym badanego zasilacza lub akumulatora na tranzystorze moc wytracana jest głównie w postaci ciepła. Dlatego elektroniczne obciążenie jest wyposażone w duży radiator i wentylator chłodzący 120mm, który załączany jest w razie potrzeby.

W przypadku małych obciążeń prądowych nie załącza się praca wentylatora i chłodzenie jest pasywne.

Elektroniczne obciążenie ATORCH DL24P-Plus oferuje cztery tryby pracy, aby zapewnić najbardziej dogodne możliwości testowanych urządzeń:

• tryb CC Constants Current - obciążenie stałą wartością prądu bez względu na zmiany napięcia na zaciskach wejściowych obciążenia
• tryb CV Constants Voltage - obciążenie jest automatycznie dopasowywane aby napięcie na zaciskach wejściowych miało stałą wartość
• tryb CR Constants Resistance - obciążenie stałą wartością rezystancji
• tryb CP Constants Power - obciążenie stałą wartością mocy

Zastosowanie:

• badanie i testowanie zasilaczy napięcia stałego,
• badanie i testowanie źródeł prądowych.

Dzięki płynnej regulacji prądu, napięcia, mocy, rezystancji obciążenia możemy precyzyjnie ustawić prąd rozładowania badanego ogniwa lub akumulatora i zmierzyć jego faktyczną pojemność.

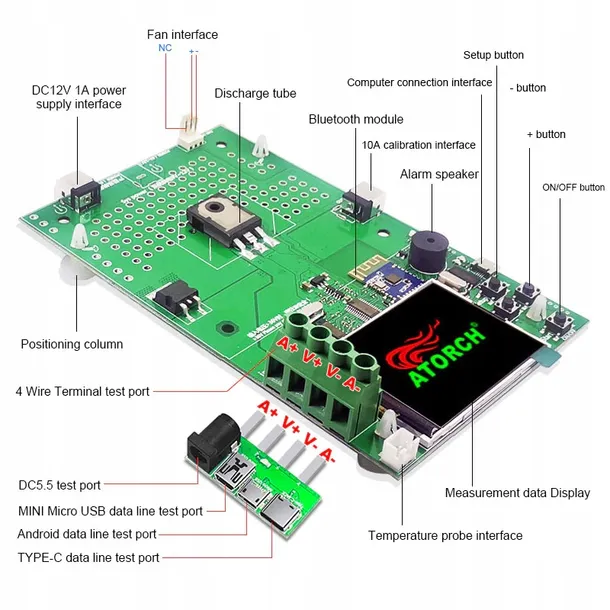

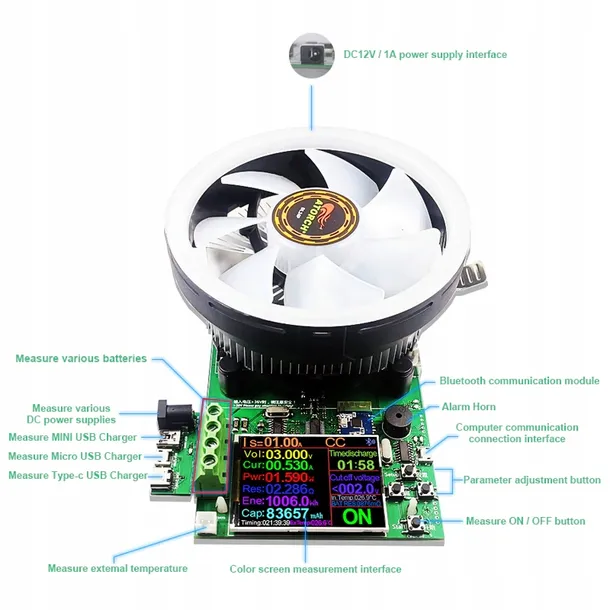

Złącza wejściowe:

• podstawowe wysoko-prądowe zaciski do przykręcenia przewodów
• gniazdo DC-Jack na adapterze
• gniazdo miniUSB na adapterze
• gniazdo microUSB na adapterze
• gniazdo USB typ C na adapterze

Parametry wyświetlacze na wyświetlaczu:

• woltomierz - pomiar napięcia [V]
• amperomierz - pomiar prądu [A]
• watomierz - pomiar mocy obciążenia [W]
• omomierz - pomiar rezystancji [Ω]
• licznik energii elektrycznej - pomiar zużytej energii [Wh]
• pomiar pojemności ładowanego / rozładowywanego akumulatora baterii [mAh]
• timer - pomiar czasu pracy urządzenia
• termometr - pomiar temperatury

Dane techniczne:

• sztuczne obciążenie DL24P-Plus wersja zaktualizowana
• regulacja prądu obciążenia: od 0,2 do 25A
• zakres dopuszczalnego napięcia: od 2V do 200V
• maksymalna moc obciążenia: 180W
• cyfrowa regulacja parametrów elektrycznych obciążenia
• wyposażony w wielofunkcyjny miernik parametrów elektrycznych
• kolorowy wyświetlacz LCD z podświetlaniem
• wbudowany moduł do komunikacji bezprzewodowej Bluetooth
• aplikacja E-TEST dla IOS, Android oraz Windows PC
• port komunikacyjny microUSB z komputerem PC
• wyposażony w duży radiator
• radiator z coolerem czyli wentylatorem i kolorowym podświetleniem
• napięcie zasilania (złącze DC-Jack): 12VDC
• sygnalizator dźwiękowy - buzzer
• 4 przyciski sterujące

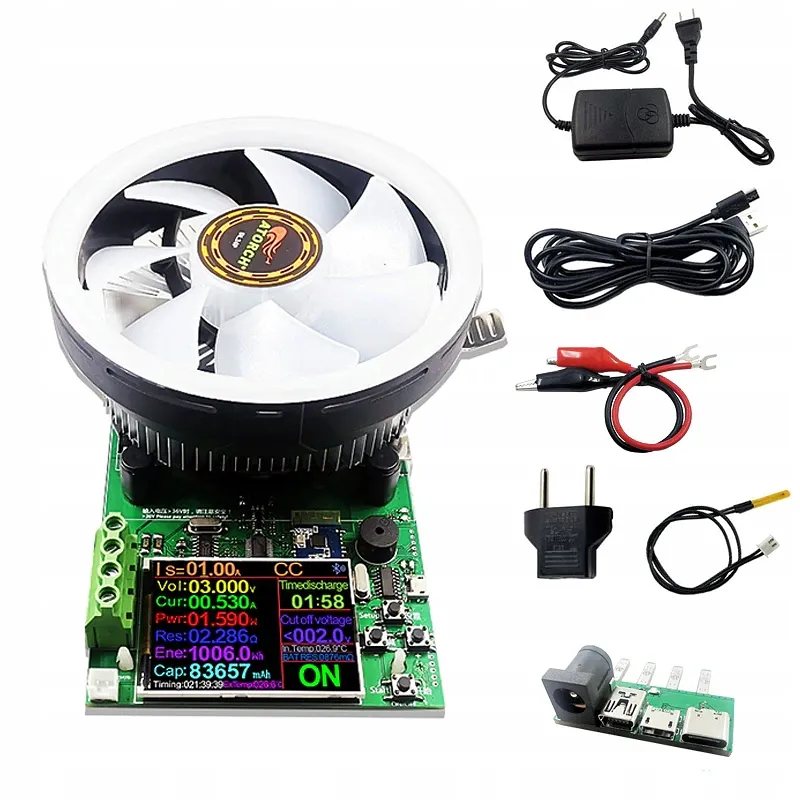

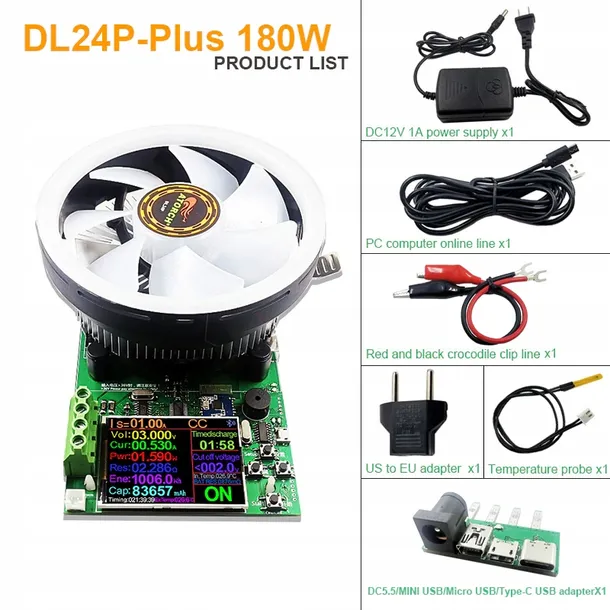

Zestaw zawiera:

• sztuczne elektroniczne obciążenie DL24P-Plus 180W
• zasilacz sieciowy 12VDC z adapterem AC
• przewód USB - microUSB
• czujnik temperatury NTC na przewodzie
• 2 krokodylki z krótkim przewodem
