Grove 2-Channel Solid State Relay 2-kanałowy moduł

Grove 2-Channel Solid State Relay - 2-kanałowy moduł z przekaźnikami SSR

Opis

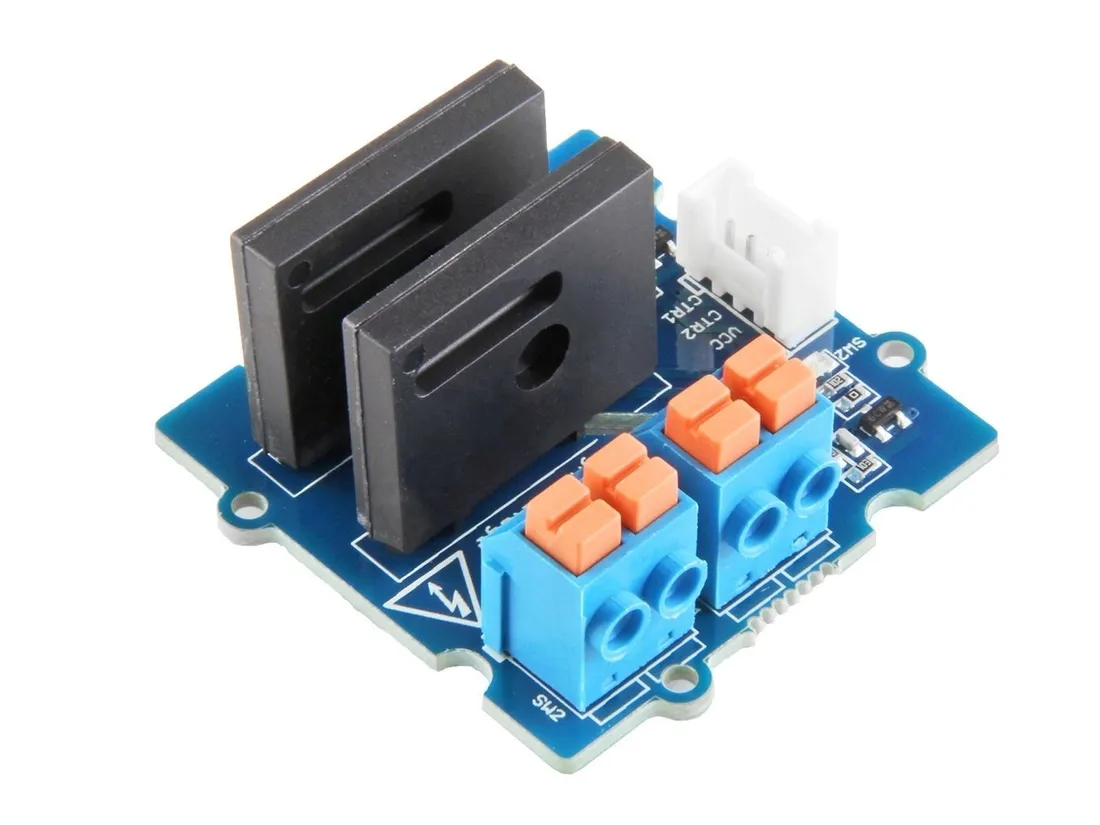

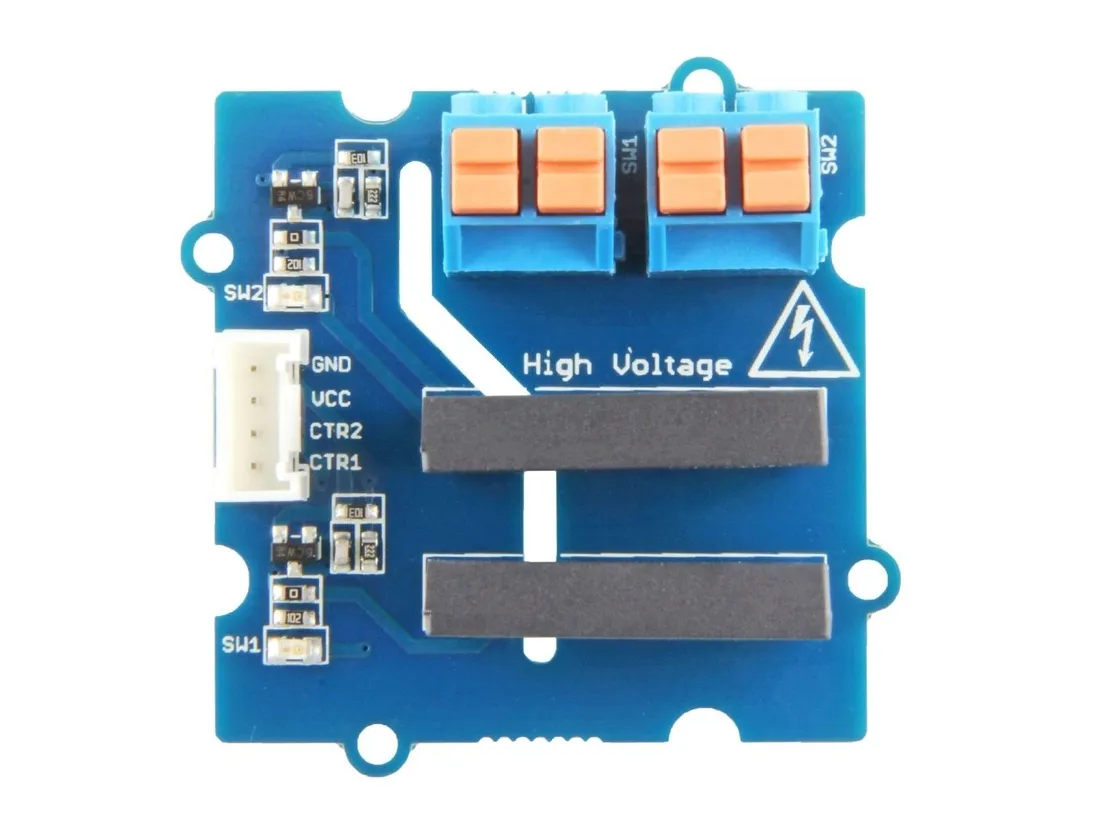

Moduł z 2 przekaźnikami SSR G3MC202P o obciążeniu do 2 A. Umożliwia przełączenie urządzeń o dużej mocy za pomocą np. mikrokontrolera. Przkaźniki sterowane są napięciem 5 V. W porównaniu do przekaźników elektromechanicznych, SSR są oparte na elementach półprzewodnikowych (tranzystory i tyrystory) i oferują większą szybkość przełączania. Zastosowane w module przekaźniki G3MC202P mogą sterować tylko prądem przemiennym . Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł sterowany jest przez wejścia cyfrowe i zasilany jest napięciem 5 V. Do zestawu dołączona została akrylowa obudowa zabezpieczająca moduł przed uszkodzeniami. Pełna dokumentacja modułu wraz z przykładami użycia dostępna jest na stronie produktu.

Właściwości

• Napięcie robocze: 4 do 6 V
• Znamionowe napięcie wejściowe 5 V
• Zakres napięcia obciążenia 75 do 264 VAC 50/60 Hz
• Znamionowe napięcie obciążenia 100 do 240 VAC 50/60 Hz
• Prąd obciążenia 0,1 do 2 A
• Prąd upływu 1,5 mA max. (przy 200 VAC)
• Rezystancja izolacji 1000 MΩ (przy 500 VDC)
• Czas pracy: ½ cyklu źródła zasilania obciążenia +1 ms
• Czas zwolnienia: ½ cyklu źródła zasilania obciążenia + 1 ms
• Interfejs: wejścia cyfrowe
• Interfejs wyjściowy: zacisk 2-pin
• Napięcie zasilania: 3,3 V lub 5 V
• Wymiary: 40 x 40 x 25 mm
• Waga: 138 g

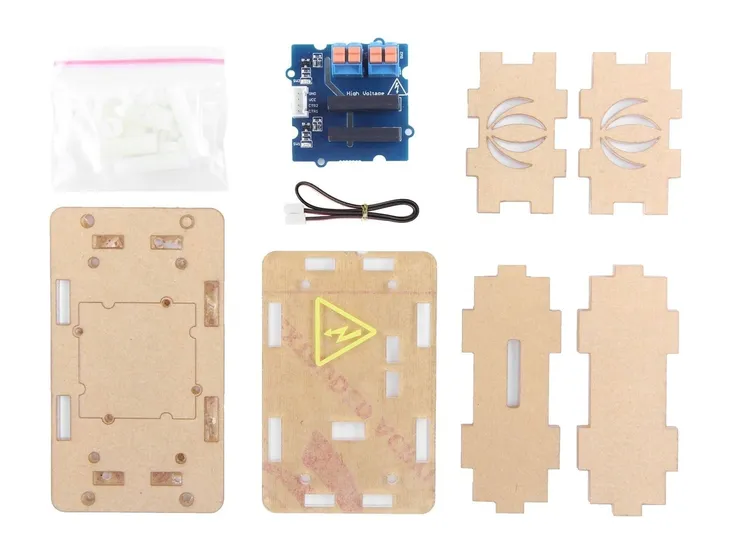

W zestawie

• Moduł Grove 2-Channel Solid State Relay
• Przewód Grove
• Obudowa akrylowa
