Seeedstudio Seeed Studio 109100041

Moduł WiFi HaLow 902-928MHz do XIAO - Seeed 109100041

Opis

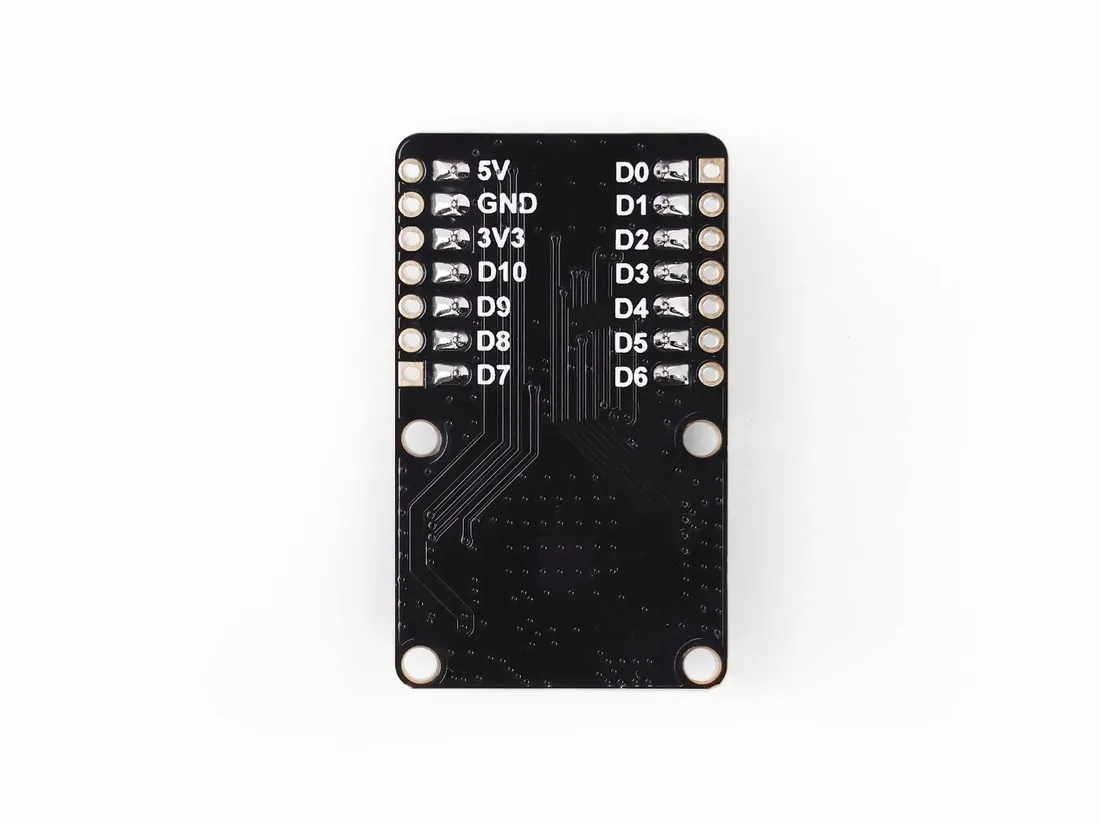

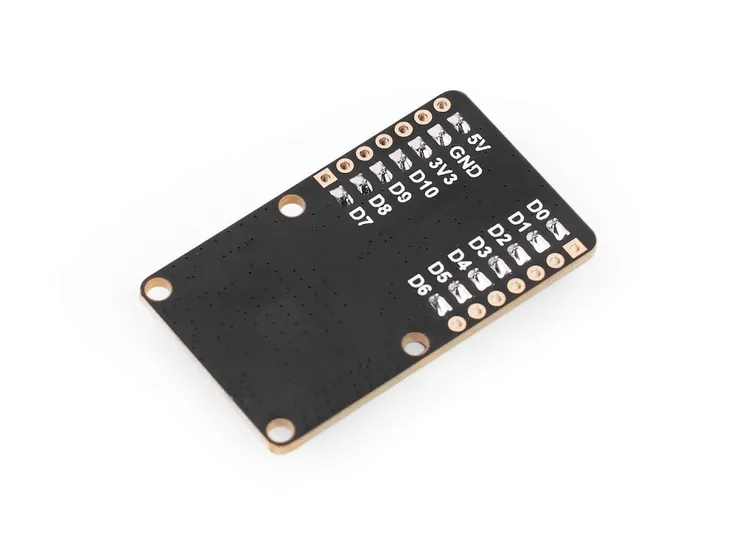

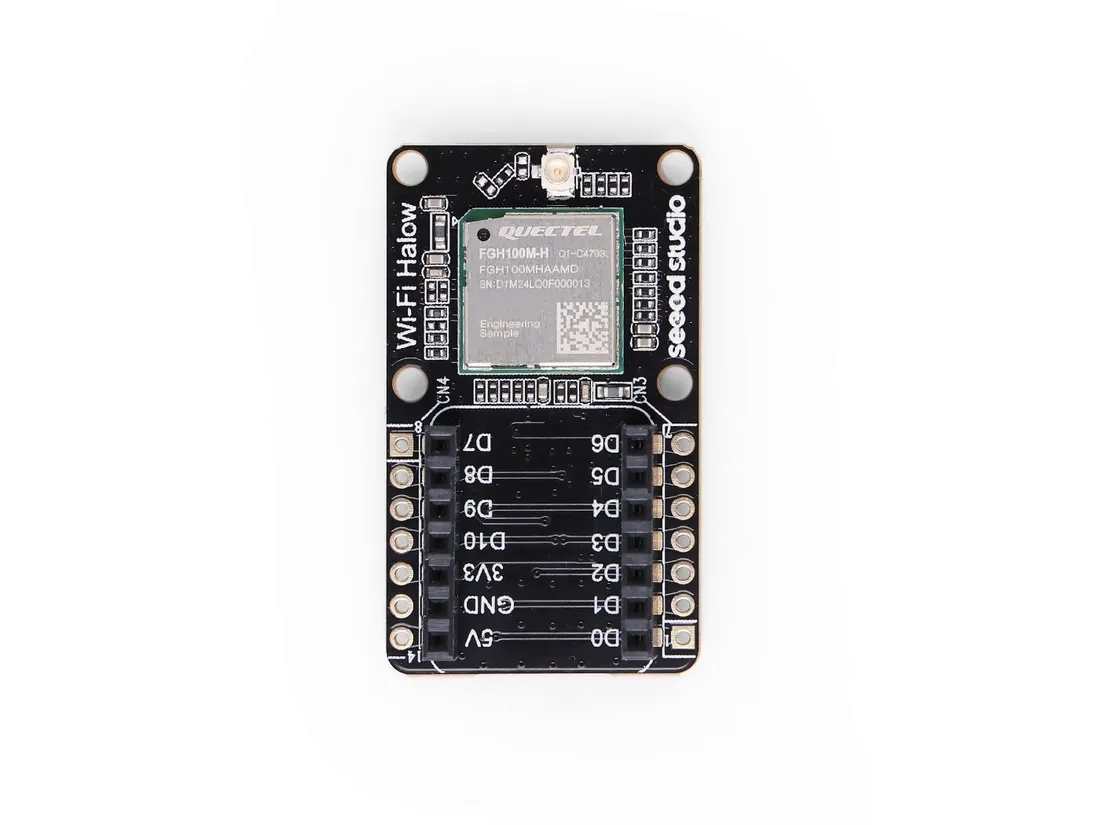

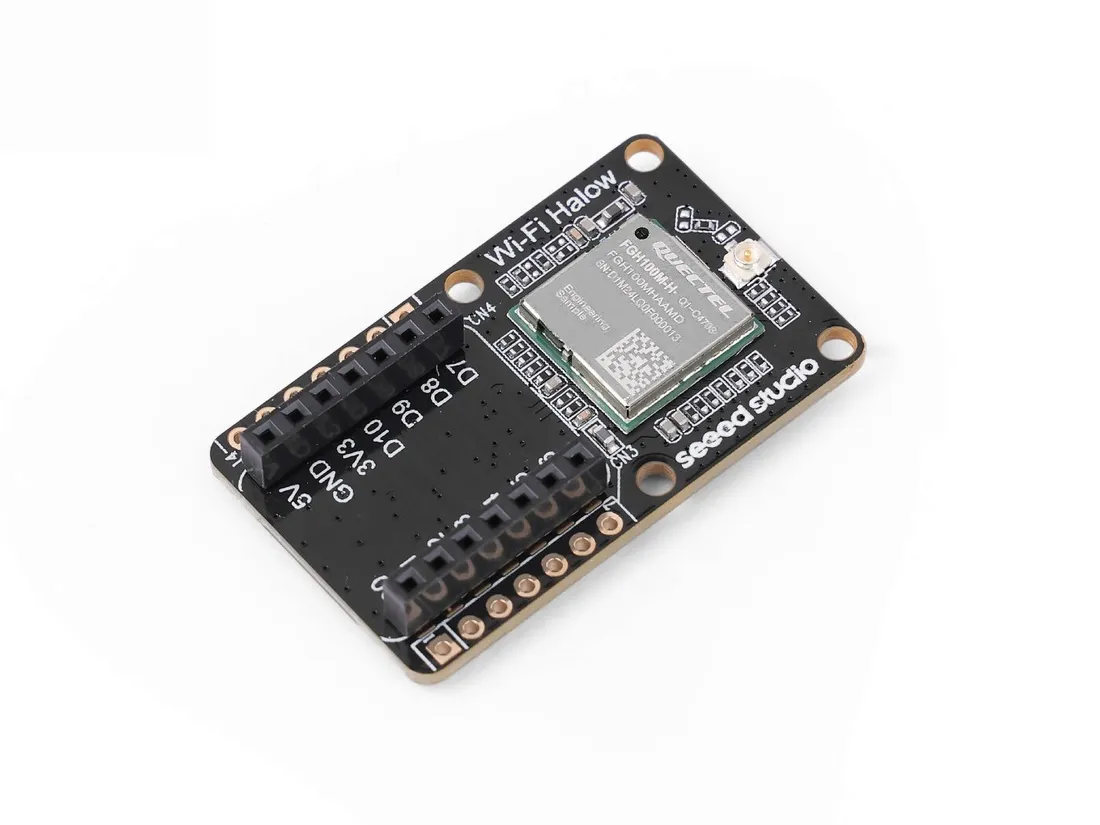

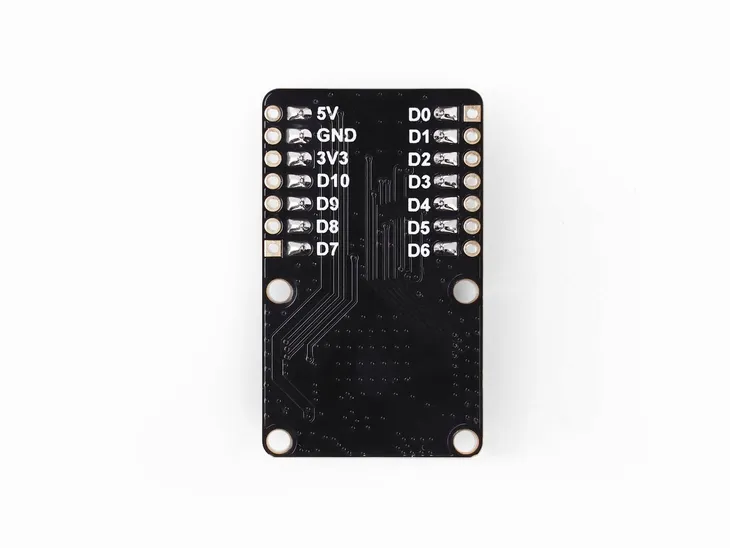

Moduł WiFi HaLow przeznaczony do współpracy z płytkami Seeed Studio XIAO, oparty na układzie FGH100M-H. Obsługuje standard IEEE 802.11ah i pracuje w paśmie 902-928 MHz, zapewniając zwiększony zasięg transmisji oraz lepszą penetrację sygnału w porównaniu z klasycznym WiFi 2,4 GHz. Rozwiązanie znajduje zastosowanie w systemach IoT wymagających komunikacji na duże odległości przy niskim poborze mocy.

Maksymalny zasięg transmisji może sięgać do 1 km w sprzyjających warunkach. Moduł pracuje w trybie STA i obsługuje modulacje OFDM, BPSK, QPSK, 16QAM oraz 64QAM. Zaimplementowane mechanizmy bezpieczeństwa obejmują AES, SHA-256, SHA-384, SHA-512 oraz WPA3. Konstrukcja o wymiarach 42 x 25 mm umożliwia bezpośrednie podłączenie do płytek Seeed Studio XIAO w wersji z przylutowanymi złączami.

Uwaga!

Rozszerzenie nie jest bezpośrednio kompatybilne z serią XIAO nRF54L15 ze względu na brak wsparcia Arduino. Interfejs sprzętowy pozostaje zgodny, a dostosowanie oprogramowania możliwe jest po stronie użytkownika. Oficjalne wsparcie programowe jest w trakcie opracowywania.

Do poprawnej pracy wymagane jest zastosowanie odpowiedniej anteny WiFi HaLow oraz przewodu SMA do I-PEX.

Właściwości

• Układ radiowy: FGH100M-H
• Standard WLAN: IEEE 802.11ah
• Pasmo pracy: 902-928 MHz
• Tryb pracy: STA
• Maksymalna przepustowość fizyczna: 32,5 Mbps
• Konfiguracja anteny: 1 x 1
• Modulacja: OFDM, BPSK, QPSK, 16QAM, 64QAM
• Szyfrowanie: AES, SHA-256, SHA-384, SHA-512, WPA3
• Napięcie zasilania VBAT: 3,0-3,6 V typ. 3,3 V
• Napięcie I/O VDD_IO: 1,62-3,6 V typ. 1,8/3,3 V
• Napięcie zasilania FEM VDD_FEM: 3,0-5,25 V typ. 5 V
• Zakres temperatury pracy: -30°C ~ 85°C
• Rozszerzony zakres temperatury: -40°C ~ 85°C
• Wymiary: 42 x 25 mm
