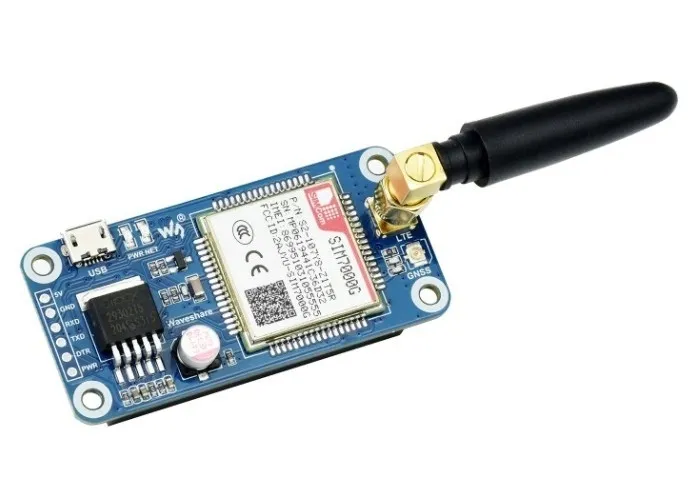

SIM7000G NB-IoT HAT - moduł komunikacyjny

SIM7000G NB-IoT HAT - moduł komunikacyjny NB-IoT/Cat-M/EDGE/GPRS dla Raspberry Pi

Opis

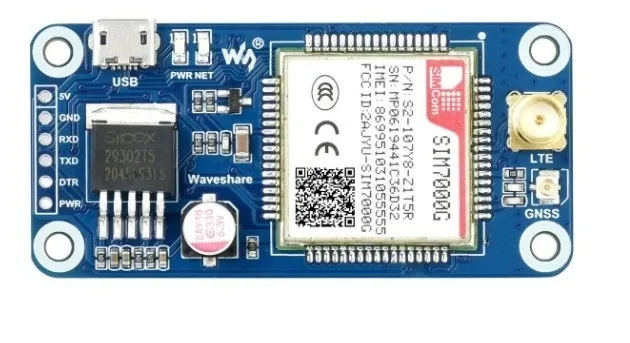

SIM7000G NB-IoT HAT jest modułem rozszerzającym możliwości Raspberry Pi o komunikację za pośrednictwem sieci komórkowych GSM/GPRS, NB-IoT oraz pozycjonowania GNSS w ramach systemów GPS, BeiDou i GLONASS. Zastosowany układ SIM7000EG firmy Simcom pozwala na wykonywanie i odbieranie połączeń, wysyłanie i odbieranie wiadomości SMS oraz korzystanie z bezprzewodowego internetu. Moduł sterowany jest poleceniami AT przez interfejs UART (domyślnie 9600 b/s).

NB-IoT HAT ma wiele funkcji komunikacyjnych: NB-IoT, CAT-M, EDGE, GPRS i GNSS. NB-IoT (NarrowBand-Internet of Things) to rosnąca technologia komunikacyjna IoT ewoluująca z LTE (4G), której zaletami są niska moc, niski koszt, szeroki zasięg. GSM/GPRS i EDGE są tradycyjnymi technologiami 2G/2,5G, które umożliwiają wysyłanie wiadomości SMS lub wykonywanie innych połączeń bezprzewodowych.

Moduł łączy się z minikomputerem za pomocą standardowego 40-pinowego złącza. Na stronie Wiki produktu dostępne jest bogate wspracie w postaci bibliotek dla Raspberry Pi, Arduino i STM32. Pełna dokumentacja dostępna jest na stronie Wiki produktu.

Właściwości

• Standardowe złącze Raspberry Pi 40-pin GPIO
• Obsługuje TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail itp.
• Obsługuje pozycjonowanie GNSS (GPS, BeiDou, GLONASS)
• Wbudowany interfejs USB do testowania poleceń AT, uzyskiwania danych pozycjonowania GPS
• Piny sterujące UART, do połączenia z płytami hosta, takimi jak Arduino/STM32
• Wbudowany konwerter poziomów napięcia, domyślnie 3,3 V, umożliwia przełączenie na 5 V przez rezystor 0 Ω

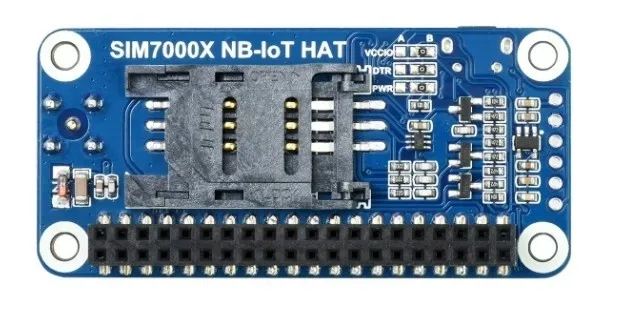

• Gniazdo karty SIM, kompatybilne zarówno z normalną kartą SIM, jak i kartą dedykowaną dla NB-IoT
• 2 x wskaźniki LED
• Szybkość transmisji: 300bps~3686400bps (domyślnie 115200bps)
• Sterowanie za pomocą poleceń AT (3GPP TS 27.007, 27.005 i ulepszone polecenia AT SIMCOM)
• Obsługuje zestaw narzędzi aplikacji SIM: SAT Class 3, GSM 11.14 Release 98, USAT
• Zasilanie: 5 V
• Napięcie robocze: 5 V/3,3 V (domyślnie 3,3 V)
• Prąd trybu spoczynku: 1,2 mA
• Tryb oszczędzania energii: 9uA
• Temperatura pracy: -40 do 85°C
• Wymiary: 30,2 x 65 mm

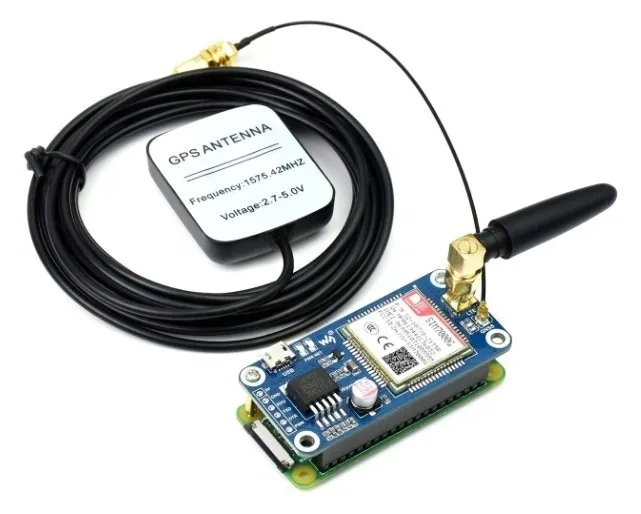

W zestawie

• SIM7000G NB-IoT HAT
• Antena GSM
• Zewnętrzna antena GPS (B)
• Przewód microUSB - USB A
• Zestaw śrub
