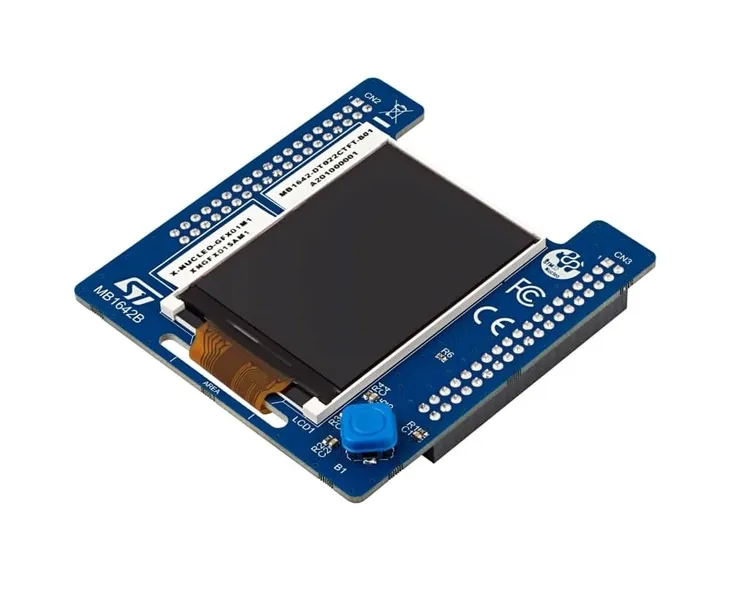

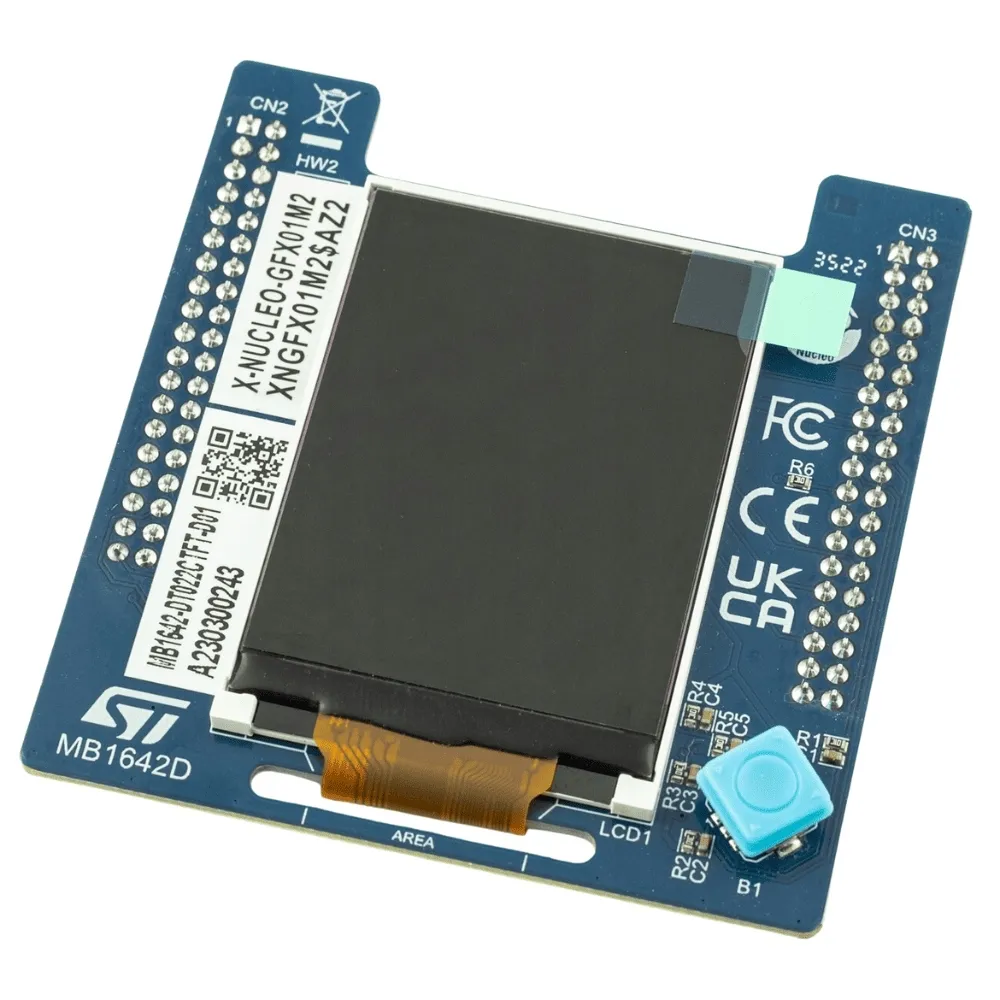

X-NUCLEO-GFX01M2 Płytka z wyświetlaczem dla STM32 Nucleo-64

X-NUCLEO-GFX01M2 Płytka z wyświetlaczem dla STM32 Nucleo-64

Płytka rozszerzająca X-NUCLEO-GFX01M2 do zestawów Nucleo. Wzbogacają płytki STM32 Nucleo-64 o możliwości graficznego interfejsu użytkownika (GUI). Pozwalają na projektowanie i testowanie interfejsów graficznych z wykorzystaniem silnika TouchGFX od firmy ST Microelectronics.

Płytka wyposażona jest w 2,2-calowy wyświetlacz TFT QVGA SPI oraz 64-megabitową pamięć Flash SPI NOR służącą do przechowywania obrazów graficznych, tekstów i tekstur. Dodatkowo dostępny jest 5-kierunkowy dżojstik do nawigacji po GUI.

Kompatybilne zestawy Nucleo

Płytkę X-NUCLEO-GFX01M2 charakteryzuje również złącze ST Morpho i obsługą do dwóch SPI.

Jest kompatybilna z następującymi płytkami Nucleo-64: NUCLEO-F030R8, NUCLEO-F070RB, NUCLEO-F072RB, NUCLEO-F091RC, NUCLEO-F103RB, NUCLEO-F302R8, NUCLEO-F303RE, NUCLEO-F334R8, NUCLEO-F401RE, NUCLEO-F410RB, NUCLEO-F411RE, NUCLEO-F446RE, NUCLEO-G070RB, NUCLEO-G071RB, NUCLEO-G0B1RE, NUCLEO-G431RB, NUCLEO-G474RE, NUCLEO-G491RE, NUCLEO-L010RB, NUCLEO-L053R8, NUCLEO-L073RZ, NUCLEO-L152RE, NUCLEO-L412RB-P, NUCLEO-L433RC-P, NUCLEO-L452RE, NUCLEO-L452RE-P, NUCLEO-L476RG, NUCLEO-WB15CC, NUCLEO-WB55RG oraz NUCLEO-WL55JC.

Specyfikacja X-NUCLEO-GFX01M2

• Wyświetlacz LCD TFT
• Przekątna: 2,2"
• Rozdzielczość: 320×240 (QVGA)
• Interfejs: SPI
• Joystick 5-kierunkowy
• Pamięć NOR FLASH SPI: 64 Mbit (8MB)
• Dżojstik ułatwiający nawigację po menu
• Kompatybilność z wybranymi płytkami STM32 Nucleo-64 za pomocą interfejsu ST Morpho
• Współpraca ze środowiskiem graficznym TouchGFX
