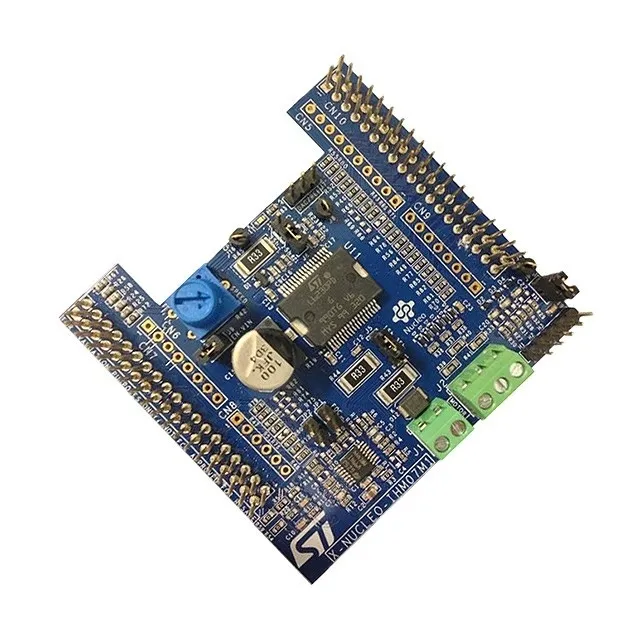

Sterownik STMicroelectronics X-NUCLEO-IHM07M1

X-NUCLEO-IHM07M1 - płytka rozszerzająca ze sterownikiem trójfazowym silnika BLDC

Opis

Płytka rozszerzająca do STM32 Nucleo, dzięki wbudowanemu sterownikowi L6230 pozwala na obsługę silników BLDC oraz PMSM. Posiada szereg zabezpieczeń, dzięki czemu jest niezawodna i uniwersalna. Ma wbudowany potencjometr, który można programowo wykorzystać np. do sterowania prędkością silnika dołączonego do modułu.

Właściwości

• Trójfazowy sterownik silnika BLDC/PMSM
• Zakres napięcia pracy: 8-48 V
• Prąd wyjściowy: 1.4ARMS, 2.8A (krótkotrwały)
• Częstotliwość pracy do 100kHz
• Detekcja przepływu prądu i zabezpieczanie nadprądowe
• Zabezpieczenie przed zwarciem poprzez niewłaściwe otwarcie tranzystorów
• Pomiar temperatury i zabezpieczenie termiczne
• Kompatybilny z płytkami SMT32 Nucleo
• Wyposażony w złącze STM32 Morpho
• Konfiguracja boczników pomiaru prądu przy pomocy zworek
• Złącze do dołączenia enkodera/czujnika Halla
• Złącze debugujące dla DAC, GPIO, itp.
• Wbudowany potencjometr
• Dioda użytkownika

Opis wyprowadzeń

Do pobrania

• Dokumentacja Nucleo
• Szybki start
• Dokumentacja UM1943
• Karta katalogowa układu L6230
