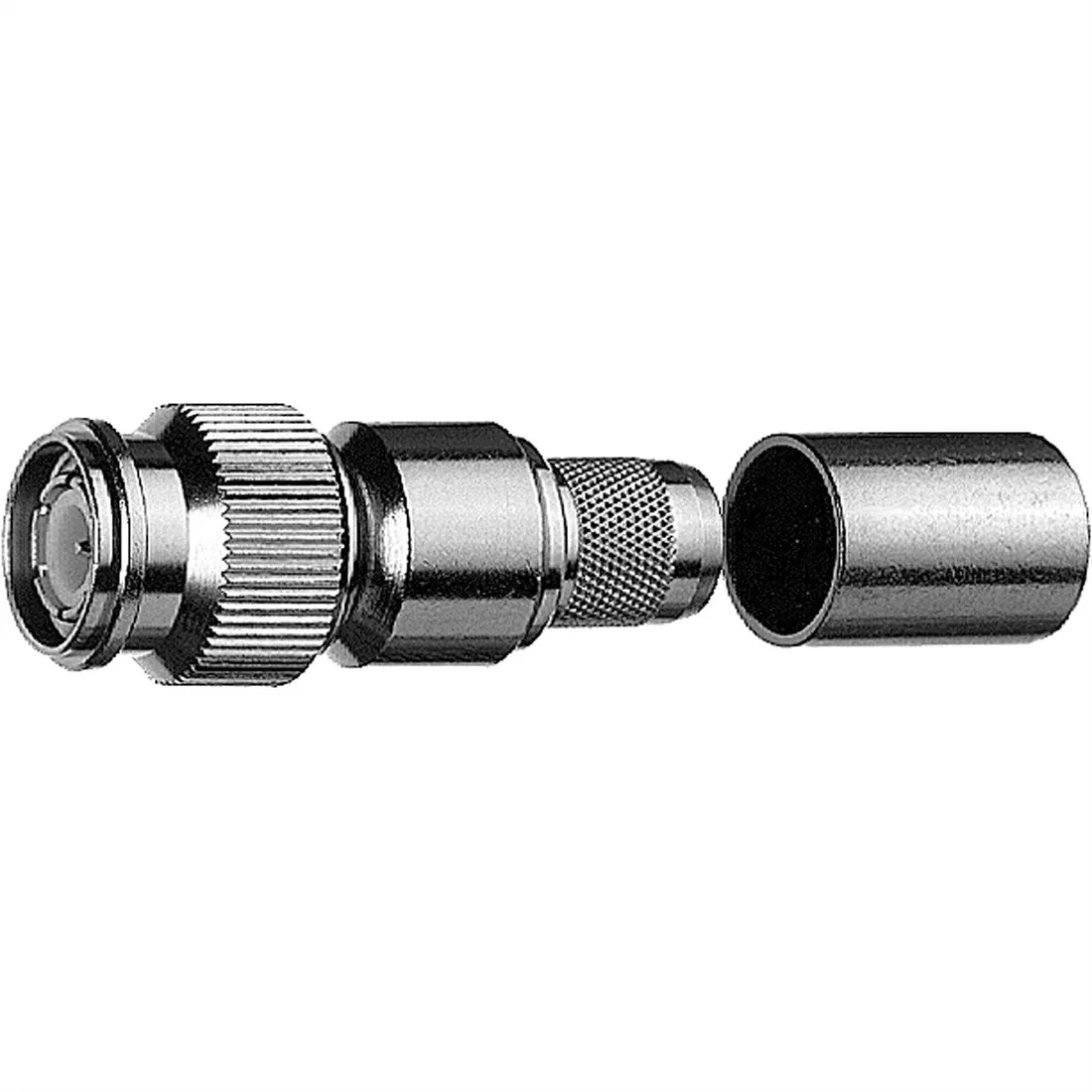

Wtyk prosty TNC zaciskany RG-213/U

Wtyk prosty TNC zaciskany RG-213/U

Numer Katalogowy Produktu: 21.17.0476

Numer EAN: 4018359272128

OPIS PRODUKTU:

Uszczelnienie powierzchni współpracującej dla złączy TNC między wtyczką a gniazdem (współpracujące) zgodnie z IP 68.

• Zalecany moment sprzęgający 0,46 - 0.69 Nm
• Trwałość (połączenia) ≥ 500
• Materiał: styki sprężynowe CuBe2; CuNi1Pb1(C97)
• Materiał: przewód zewnętrzny CuZn39Pb3
• Materiał: inne części metalowe CuZn39Pb3
• Materiał: izolatory PTFE/PE
• Materiał: uszczelki silikonowe
• Wykończenie: przewód wewnętrzny Cu1Ni2Au0.8
• Wykończenie: Przewód zewnętrzny Cu2Ni5
• Wykończenie: Inne części metalowe Cu2Ni5
• Cykle łączenia (pozłacanie przewodu wewnętrznego) 1000 (0,8 µm)
• Materiał: Nakrętka sprzęgająca mosiądz
• Materiał: przewód zewnętrzny mosiądz
• Materiał: przewód wewnętrzny mosiądz
• Materiał: tulejka zaciskowa miedź
• Materiał: izolatory PTFE
• Materiał: Nakrętka złącza Nikiel
• Wykończenie: Żyła zewnętrzna Nikiel
• Wykończenie: Żyła wewnętrzna Złoto (0.8 µ)
• Wykończenie: Crimp ferrule Nickel

• Rezystancja styku żyły wewnętrznej ≤ 10 mΩ
• Rezystancja styku żyły zewnętrznej ≤ 2,5 mΩ
• Rezystancja izolacji ≥ 5 GΩ
• Napięcie odporne 1,5 kVeff/50 Hz
• Impedancja 50 Ω/(75 Ω)
• Tłumienność powrotu: Prosty (dotyczy tylko 50 Ω) ≥ 16,5 dB/11 GHz
• Napięcie robocze ≤ 500 Veff/50 Hz
• Zakres częstotliwości do 11 GHz
• Rezystancja styku żyła wewnętrzna (początkowa) ≤ 0,9 mΩ
• Durchgangswiderstand: Außenleiter (im Neuzustand) ≤ 0,2 mΩ
• Rezystancja izolacji 5 GΩ
• Odporność na napięcie 1,5 kV
• Impedancja 50 Ω / 75 Ω
• Napięcie robocze 500 Veff / 50 Hz
• Zakres częstotliwości (typy 50 Ω) 11 GHz
• VSWR (50 Ω) ≤ 1,25 / 1 GHz

Uwaga: Zdjęcie podobne

SPECYFIKACJA PRODUKTU:

• Kolor: Srebrny
• Typ produktu: Złącza koncentryczne
• Producent: TELEGÄRTNER
• Wysokość opakowania (pojedyncza sztuka): 0 mm
• Szerokość opakowania (pojedyncza sztuka): 0 mm
• Głębokość opakowania (pojedyncza sztuka): 0 mm
• Waga opakowania (pojedyncza sztuka): 0 kg
• Grupa produktów: Wtyki / opaski kablowe
• Ilość portów: 1
• Kierunek połączenia: Prosty
