Wyświetlacz STMicroelectronics STM32F746NG

STM32F746G-Disco Discovery STM32F746NG - Cortex M7 + ekran dotykowy, pojemnościowy 4,3''

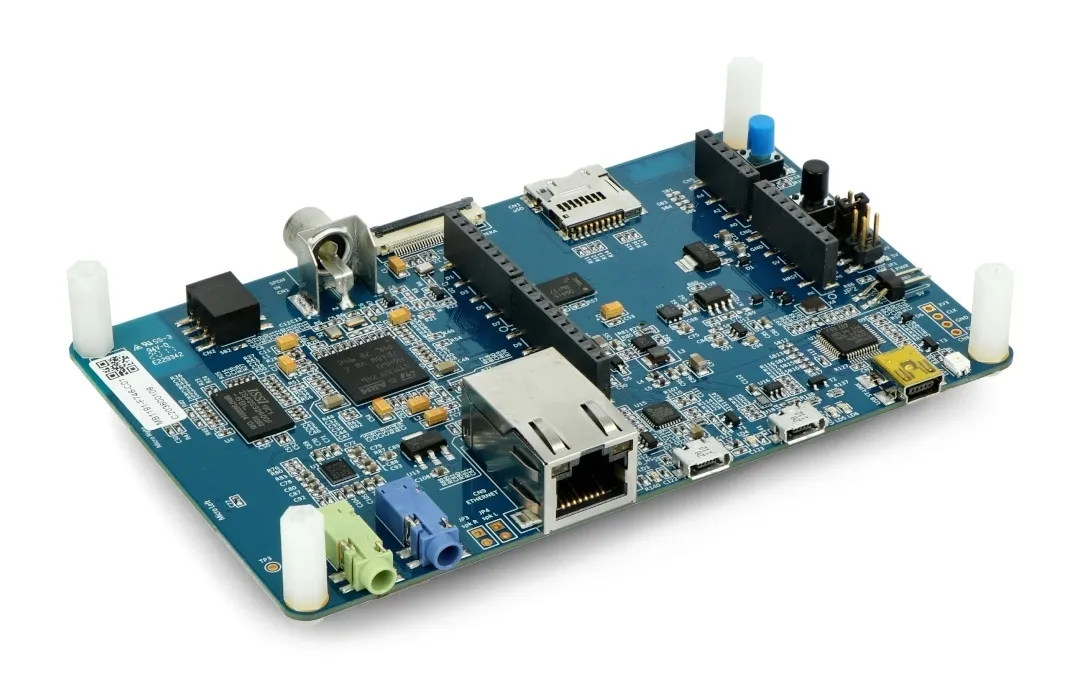

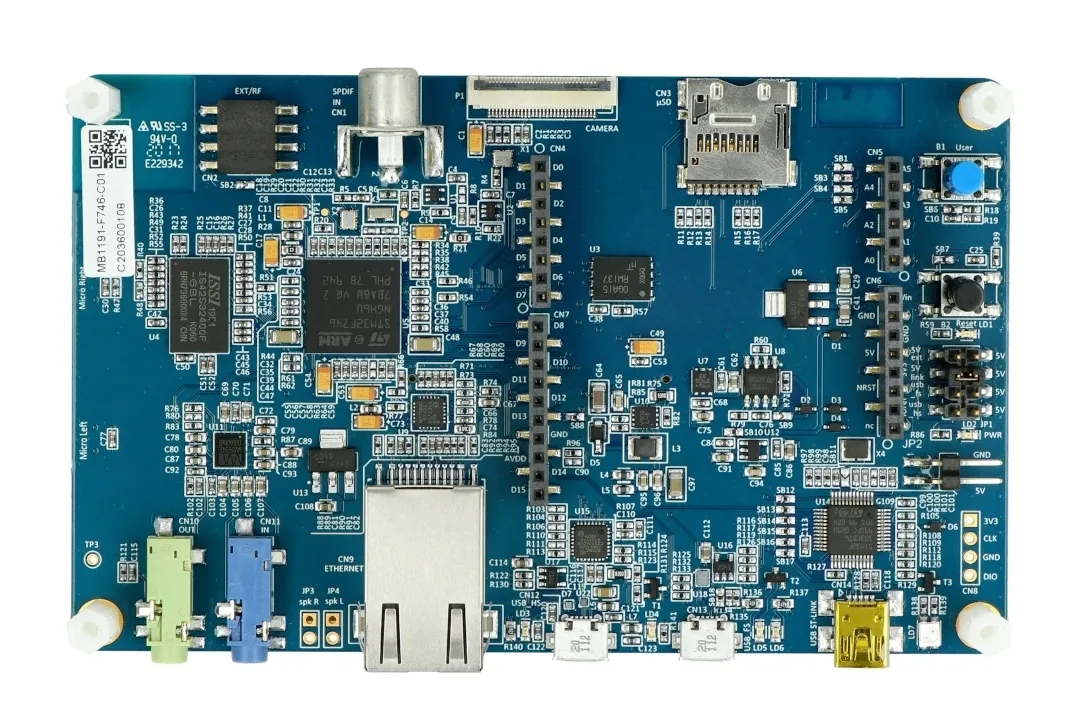

Zestaw uruchomieniowy STM32F746G Discovery z mikrokontrolerem STM32F746NGH6 pozwala zapoznać się z układami wyposażonymi w potężny rdzeń Cortex M7 firmy ARM. Układ posiada m. in. wbudowany wyświetlacz dotykowy LCD 4,3", złącze kamery, złącze USB, port Ethernet oraz gniazdo na kartę microSD.

Indeks: DIS-04715

Specyfikacja ekranu

• Mikrokontroler STM32F746NGH6:
• Rdzeń: Cortex-M7
• Pamięć Flash: 1 MB
• Pamięć RAM: 340 kB SRAM
• Częstotliwość taktowania: do 216 MHz
• Obudowa: BGA216
• Debugger ST-Link/V2 umieszczony na płytce

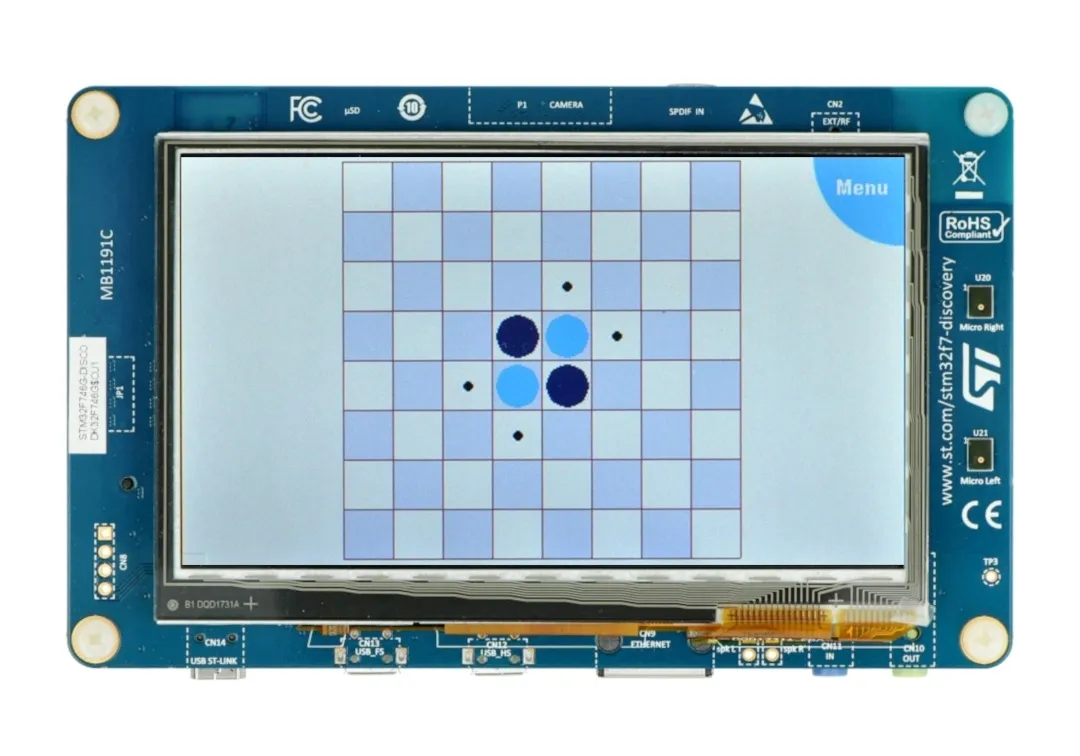

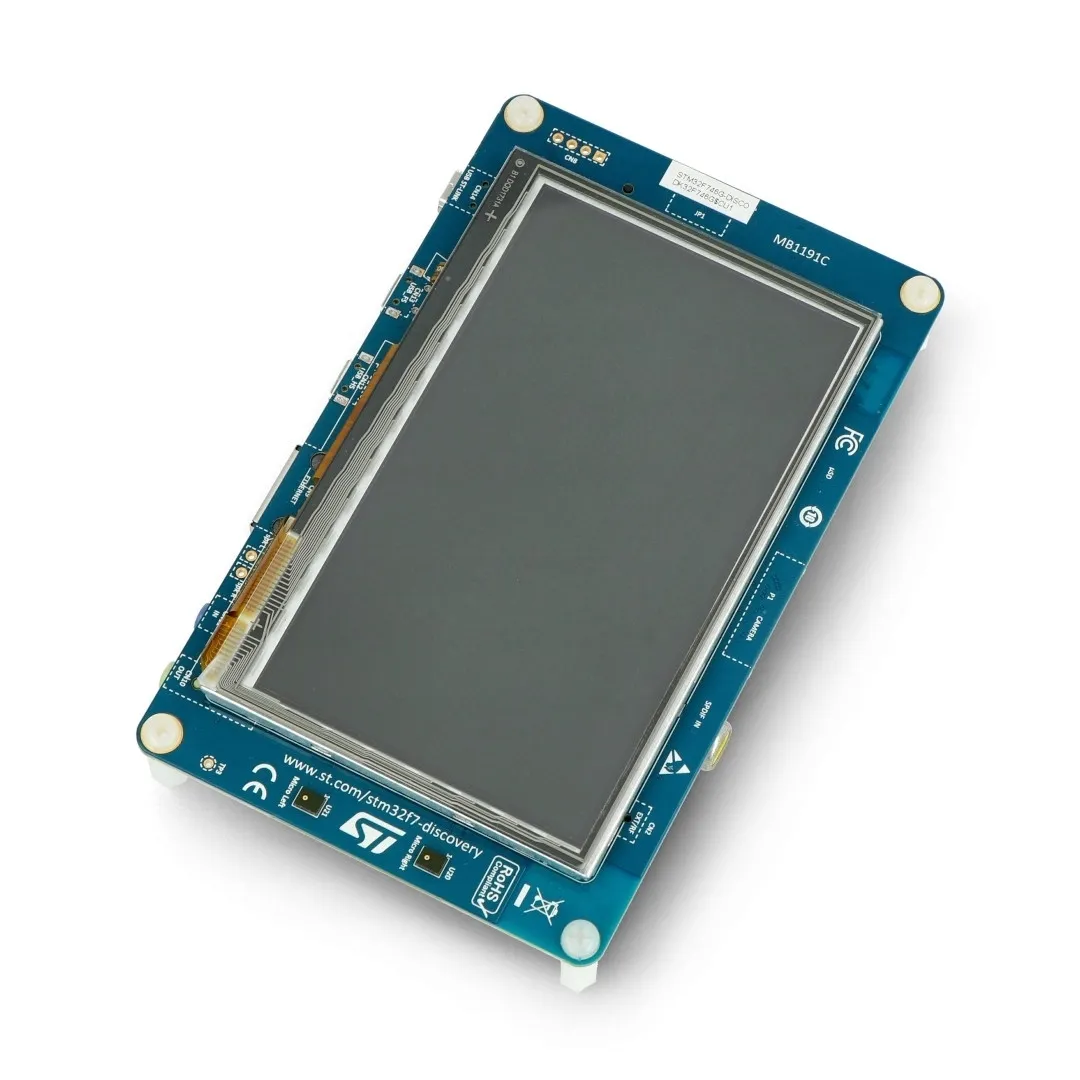

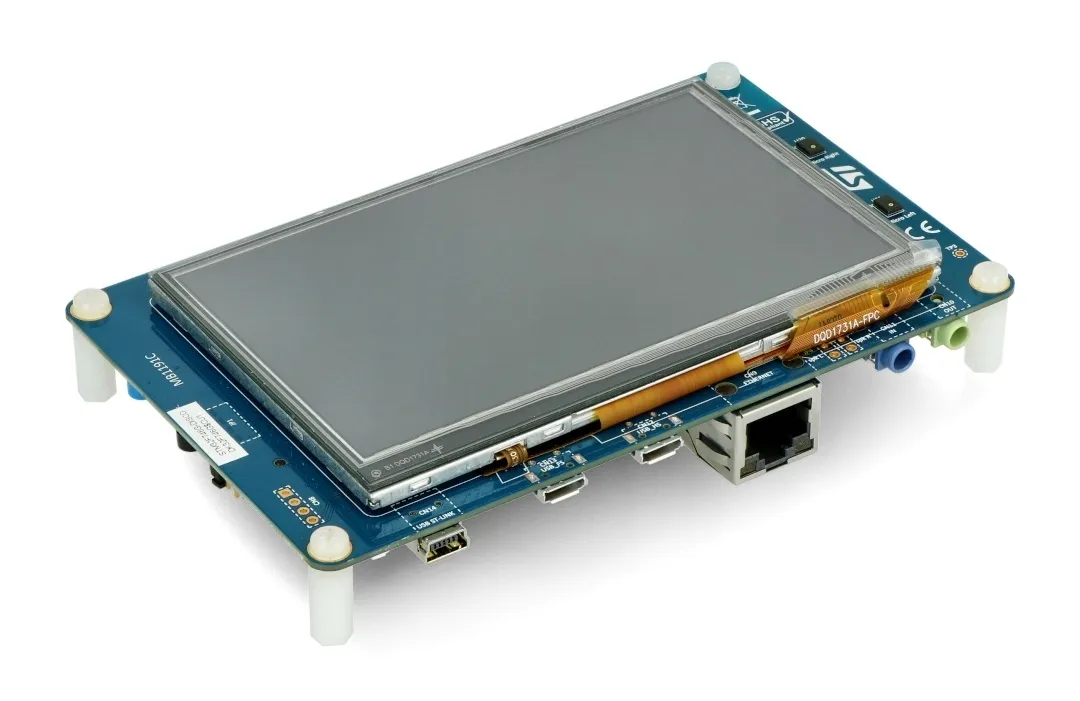

• Kolorowy ekran LCD
• Przekątna: 4,3 "
• Rozdzielczość: 480 x 272 px
• Panel dotykowy: pojemnościowy
• 5 opcji zasilania modułu:
• ST LINK/V2-1
• Złącze USB Full Speed
• Złącze USB High Speed
• VIN ze złącza Arduino
• Złącze zewnętrzne 5 V
• Na płytce znajdują się także:
• Wyjście i wejście audio
• Złącze kamery
• Wyjście głośnika stereo
• Dwa mikrofony ST MEMS
• Dwa przyciski
• Złącze microSD
• Złącze microUSB OTG HS
• Złącze microUSB OTG FS
• Złącze Ethernet IEEE 802.3-2002
• Pamięć Flash: 128 Mb Quad SPI
• Pamięć SDRAM: 128 Mb
• Złącza Arduino Uno
