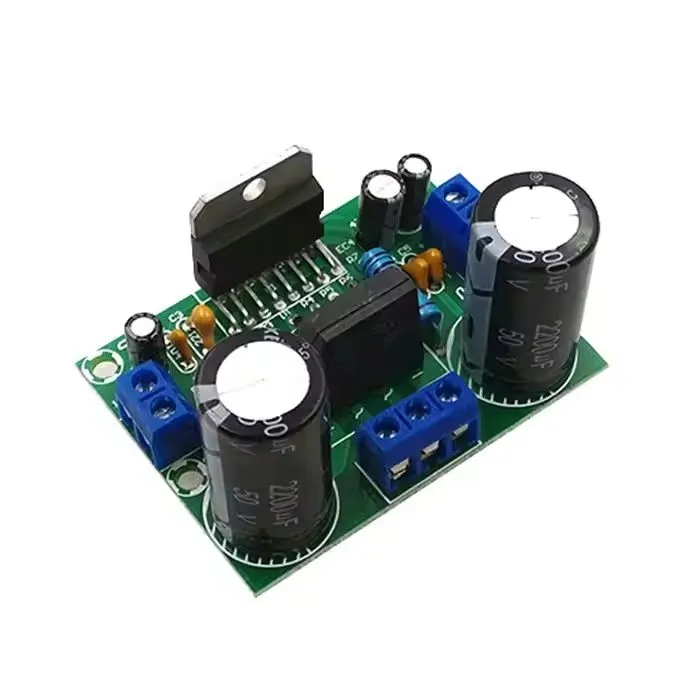

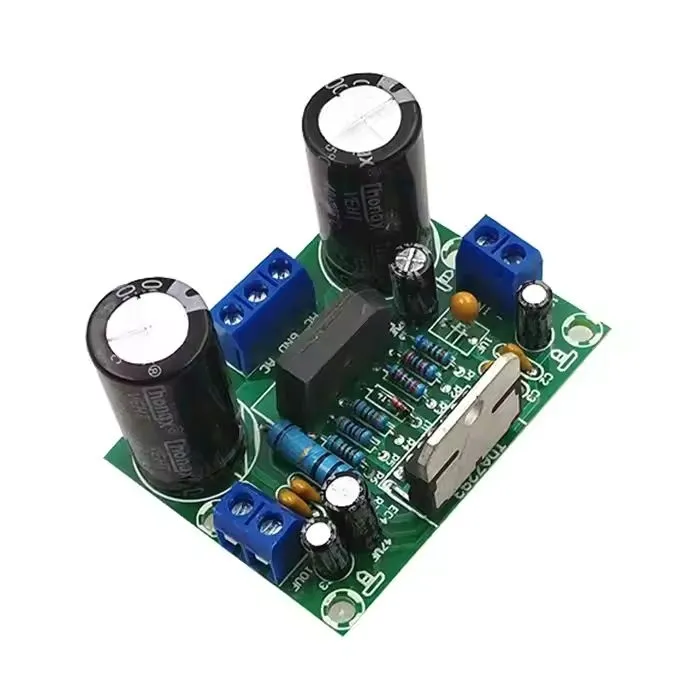

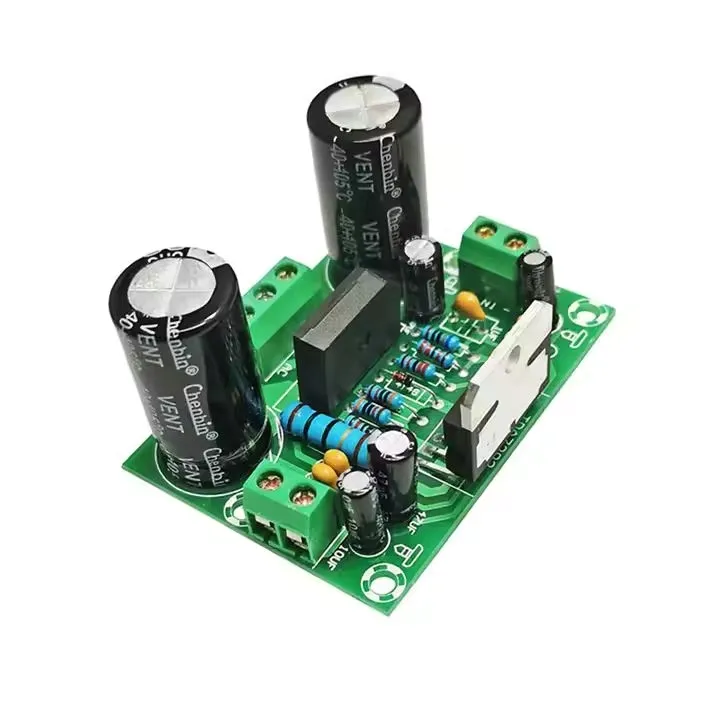

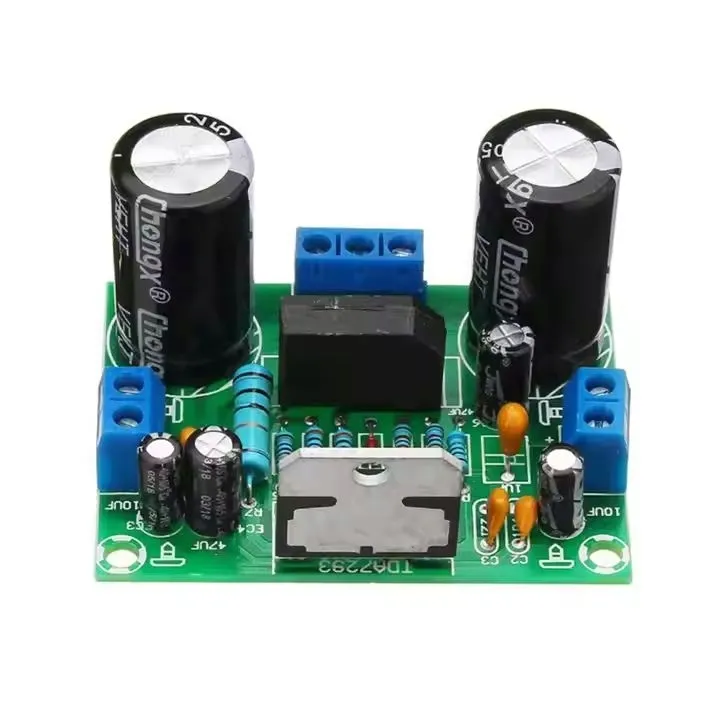

WZMACNIACZ MONO 100W TDA7293

WZMACNIACZ MONO 100W NA UKŁADZIE TDA7293

AMP-80156

PARAMETRY:

• moc wyjściowa: 1 x 100W 4-8R, przy zasilaniu +/-32VAC,
• zasilanie: napięcie symetryczne zalecane i maksymalne +/- 32VAC, minimalne AC +/- 12VAC

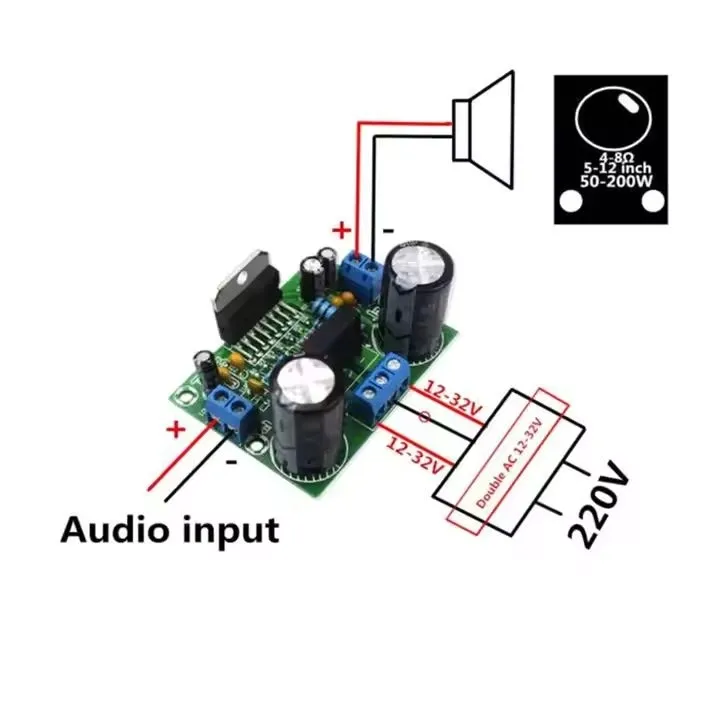

• do zasilania modułu zalecany jest transformator o odpowiedniej wydajności prądowej 230VAC/32V-0-32V

  - po wyprostowaniu (prostownik dwupołówkowy znajdujący się na module czyli mostek Graetza, kondensatory, filtr RC) napięcie zasilania układu to około +/- 45VDC

• zakres częstotliwości: 20Hz do 20kHz
• zniekształcenia harmoniczne <0.05%
• impendancja wyjściowa: 4-8Ω

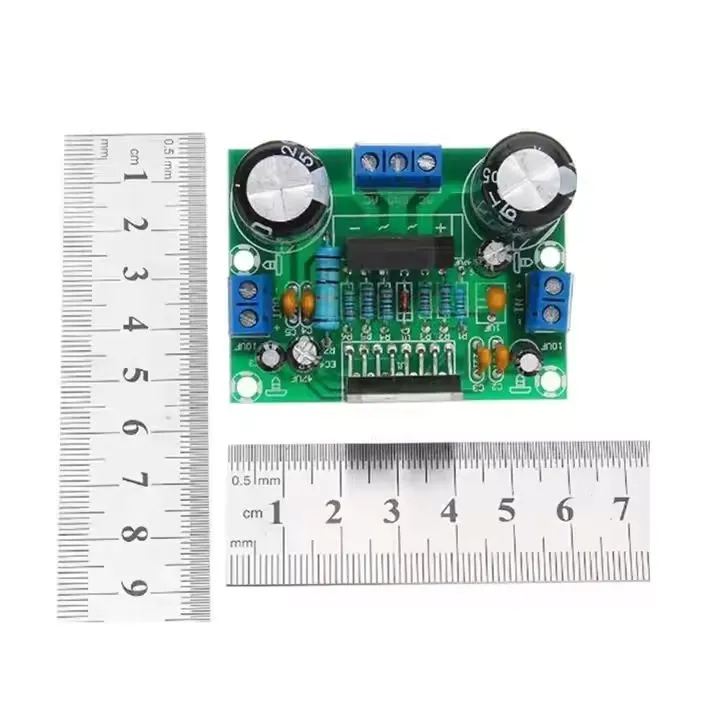

• długość: 60mm
• szerokość: 46mm
• wysokość (z elementami): 34 mm

KONIECZNE I WYMAGANE jest zamontowanie radiatora na układzie scalonym.

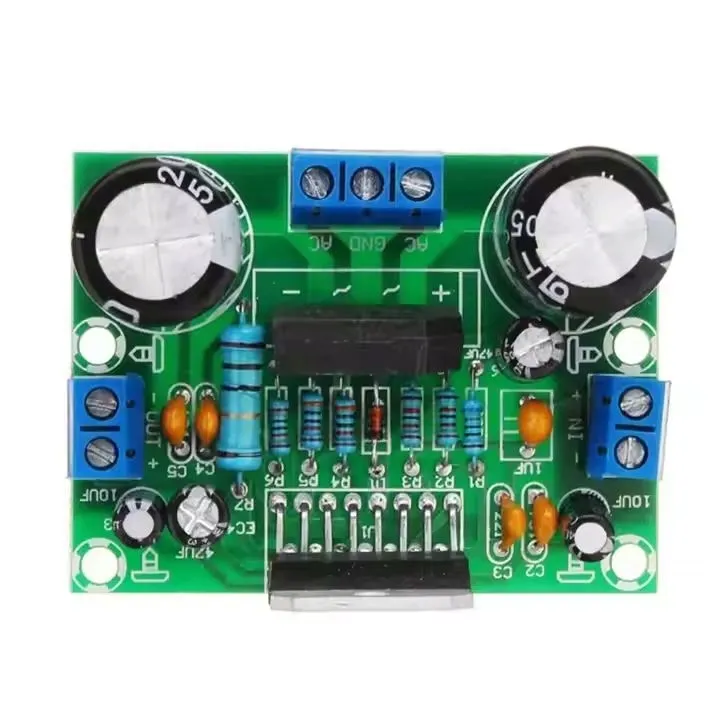

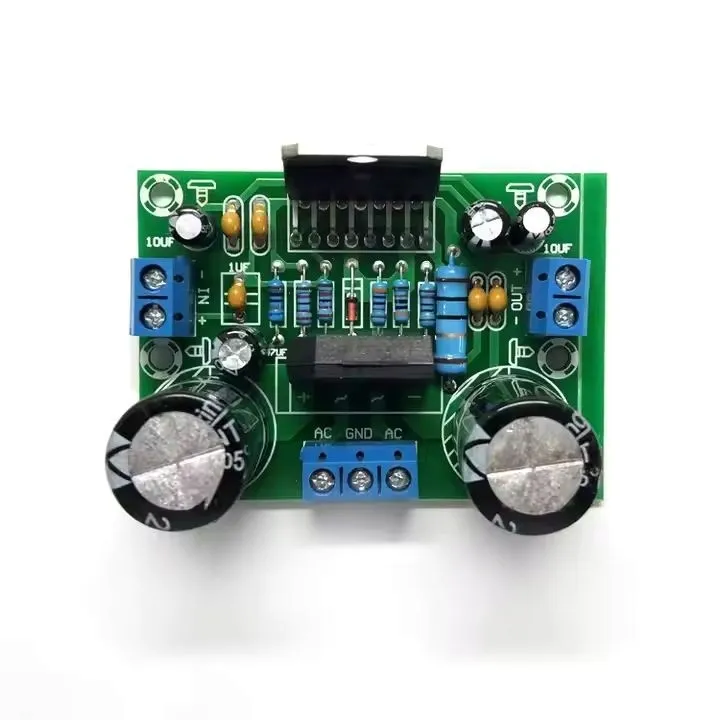

Wejście sygnału - asymetryczne (2 piny) - złączka oznaczona +IN-,  wyjście głośnikowe - złączka oznaczona -SP+

Części elektroniczne nie podlegają zwrotowi
