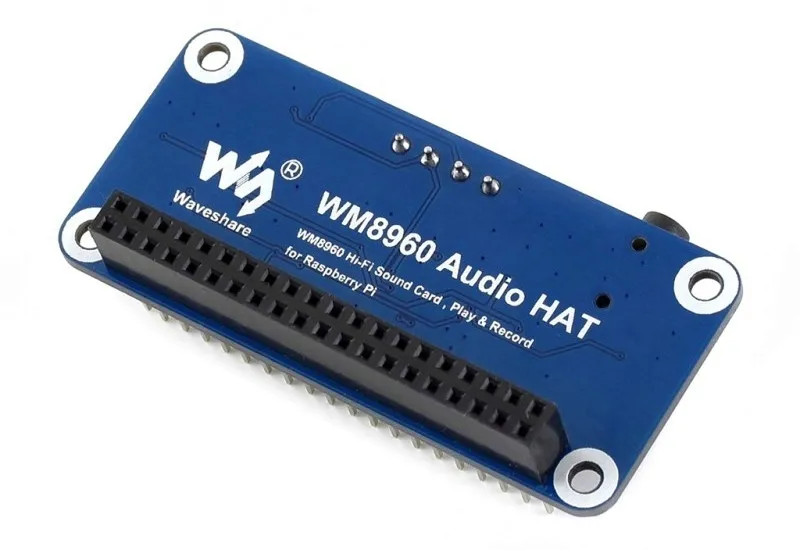

WM8960 Audio HAT - moduł audio z kodekiem I2S

WM8960 Hi-Fi Sound Card HAT for Raspberry Pi, Stereo CODEC, Play/Record

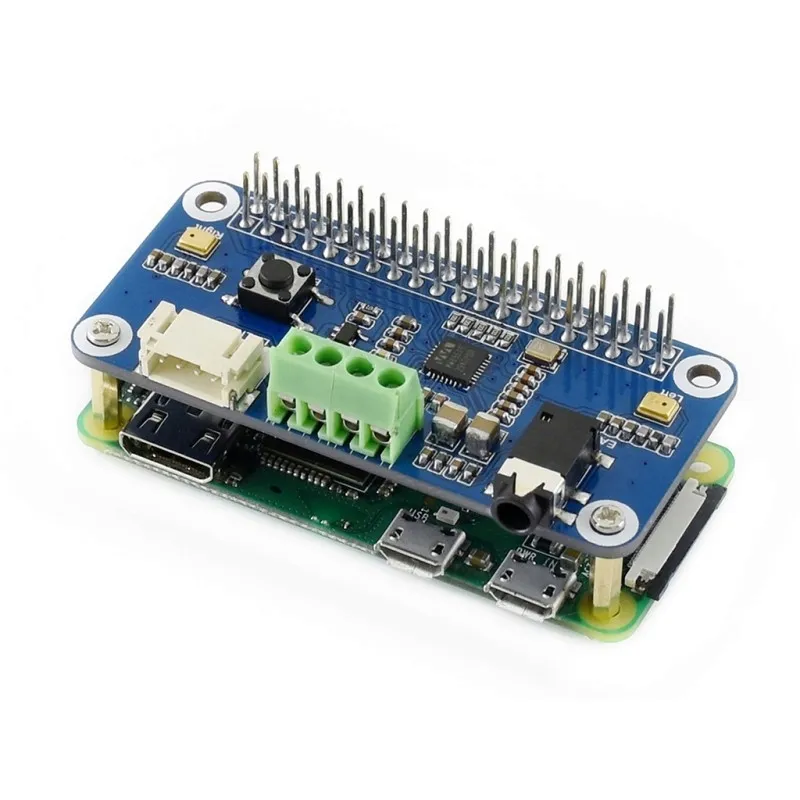

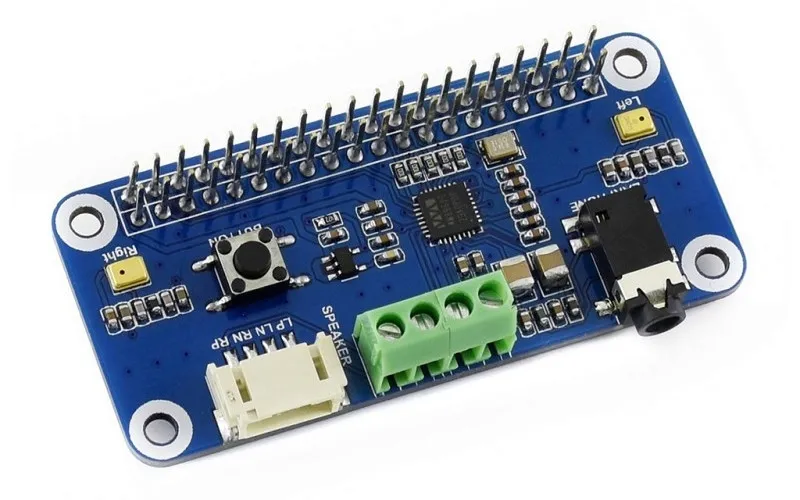

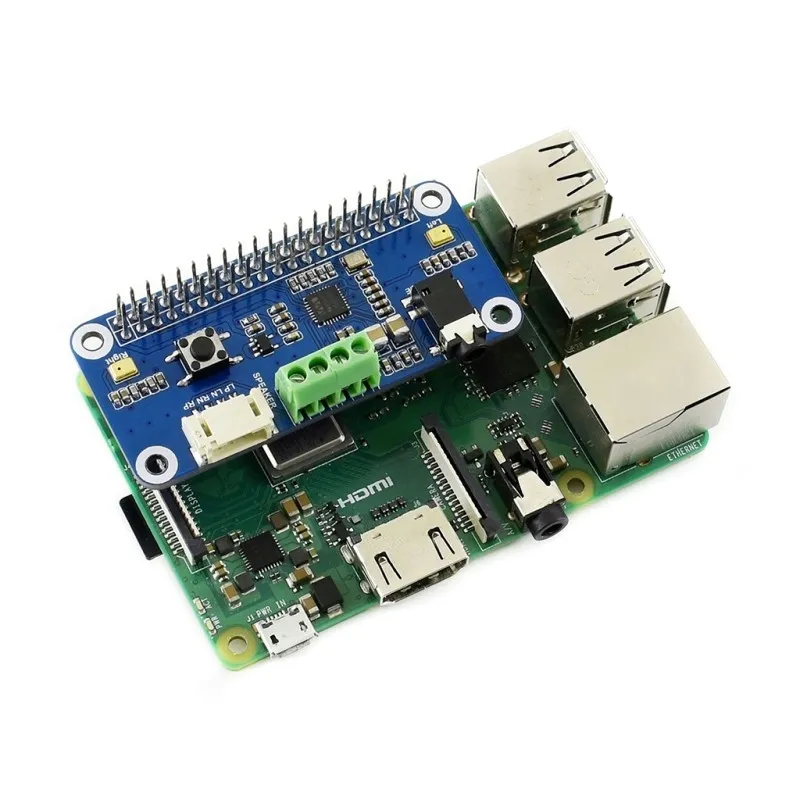

Moduł HAT dla Rpi z układem kodeka audio WM8960, umożliwiający kodowanie\dekodowanie dźwięku stereo oraz posiadający zintegrowany wzmacniacz o mocy 1W, który ma wystarczającą moc do obsługi niewielkich głośników (znajdują się w zestawie) lub słuchawek. Na płytce znajdziemy również dobrej jakości mikrofon.

• kodek: WM8960
• napięcie pracy: 3.3V
• interfejs kontroli modułu: i2C
• interfejs audio: I2S
• format audio: WAV
• DAC signal-noise ratio: 98dB
• ADC signal-noise ratio: 94dB
• wbudowany wysokiej jakości mikrofon MEMS
• gniazdo 3.5mm 4 pin, służące do podłączenia słuchawek z mikrofonem
• wzmacniacz słuchawkowy: 40mW (16Ω@3.3V)
• wzmacniacz dla głośników: 1W na kanał (8Ω BTL)

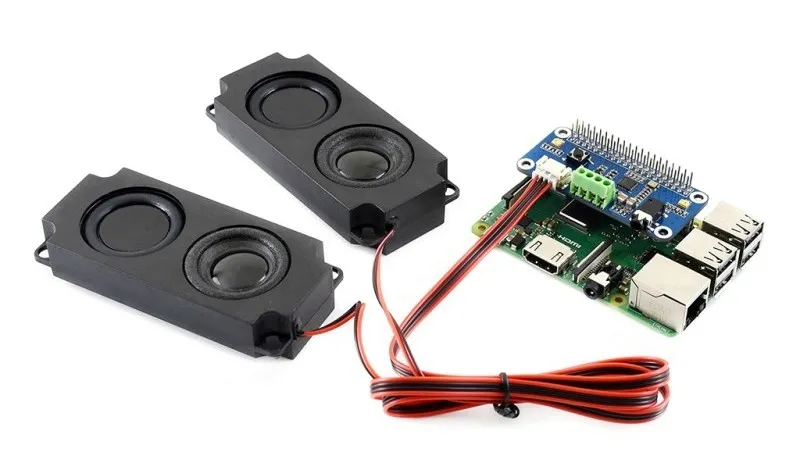

• wyjście umożliwiające podłączenie głośników stereo
• moduł obsługuje typowe częstotliwości próbkowania 8/11.025/22.05/44.1/48KHz
• obsługiwane efekty stereo np. 3D surronding
• dostępne przykłady obsługi za pomocą STM32 nagrywanie, odtwarzanie, I2S, SAI

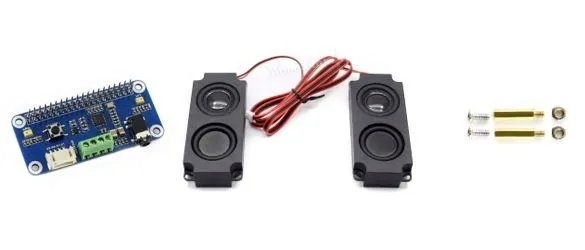

W zestawie:

1. WM8960 Audio HAT x1
2. 8Ω 5W Speaker x1
3. RPi screws pack (2pcs) x1
