Zasilacz Elektroweb NY-D01

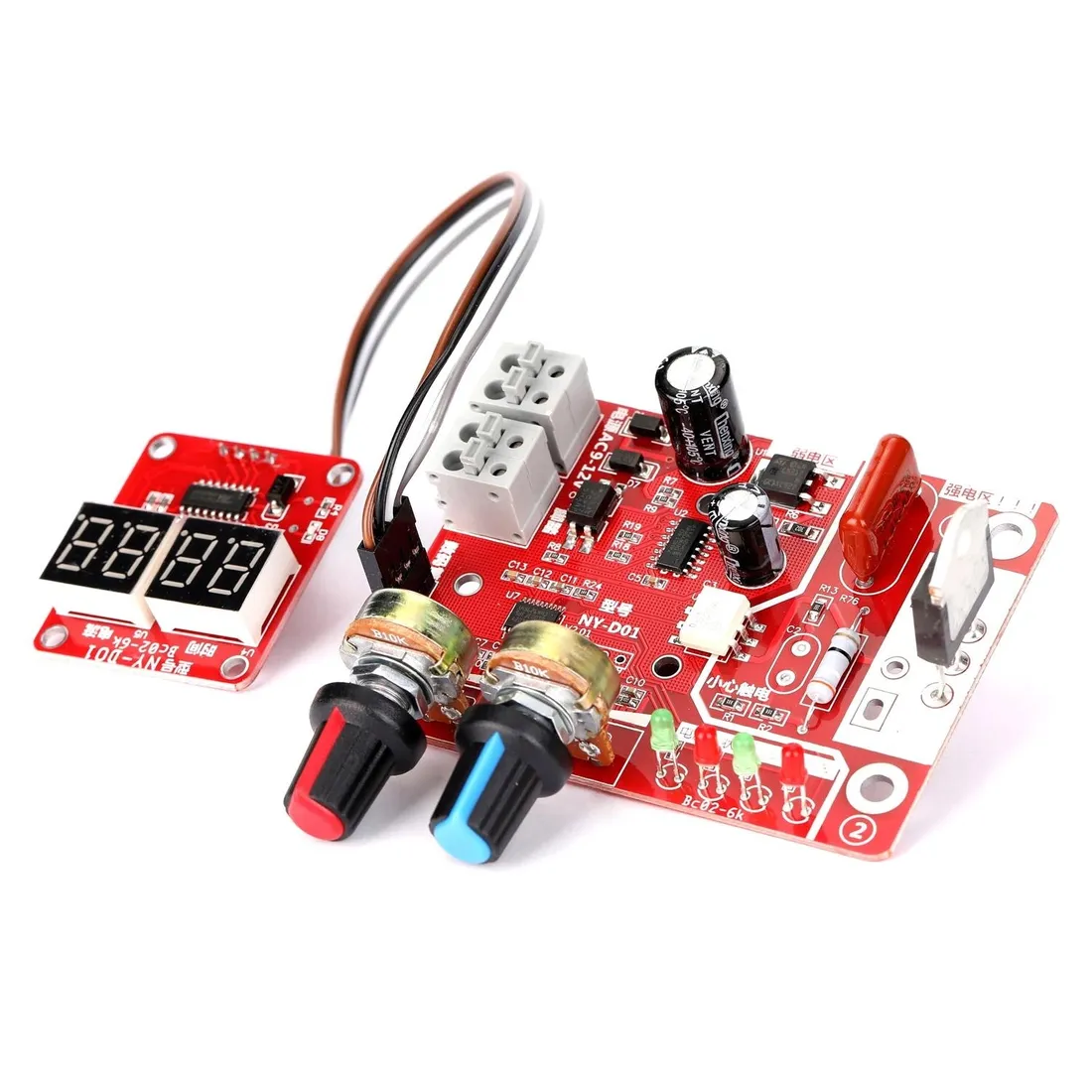

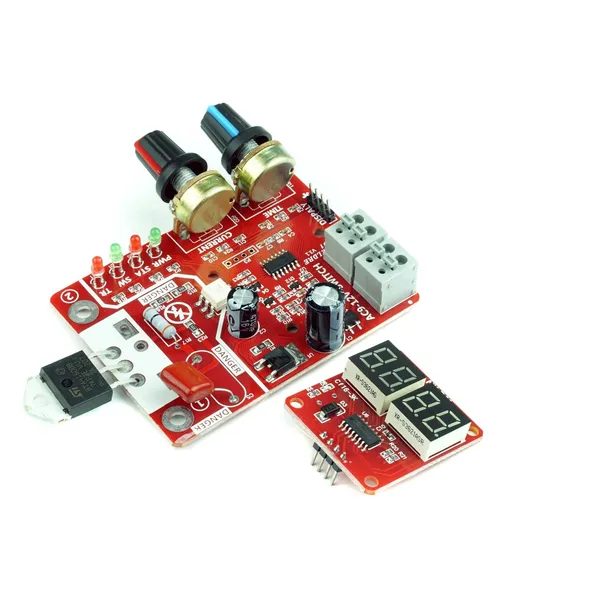

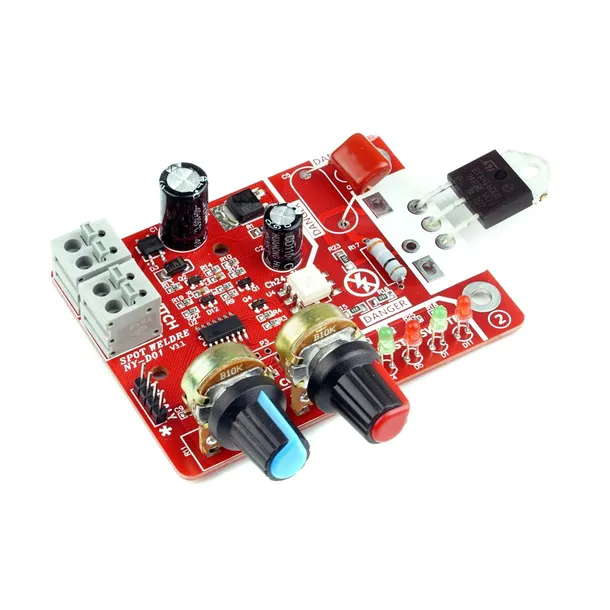

Płytka sterująca zgrzewarki punktowej obsługująca prąd do 40A. Moduł starannie wykonany, posiada 2 wyświetlacze pokazujące czas impulsu i prąd zgrzewania oraz 2 potencjometry 1-bitowe wysokiej jakości pozwalające dokładnie ustawiać parametry pokazane na wyświetlaczu. Zastosowany transoptor skutecznie izoluje zasilanie 230V od płytki czyniąc ją bezpieczniejszą w obsłudze.

Na wyświetlaczach mamy wartości czasu w zakresie od 1 do 50, każda jednostka to odpowiednik 20 milisekund, oraz wartości prądu regulowane w zakresie 30-99 co należy interpretować jako % natężenia prądu na wyjściu.

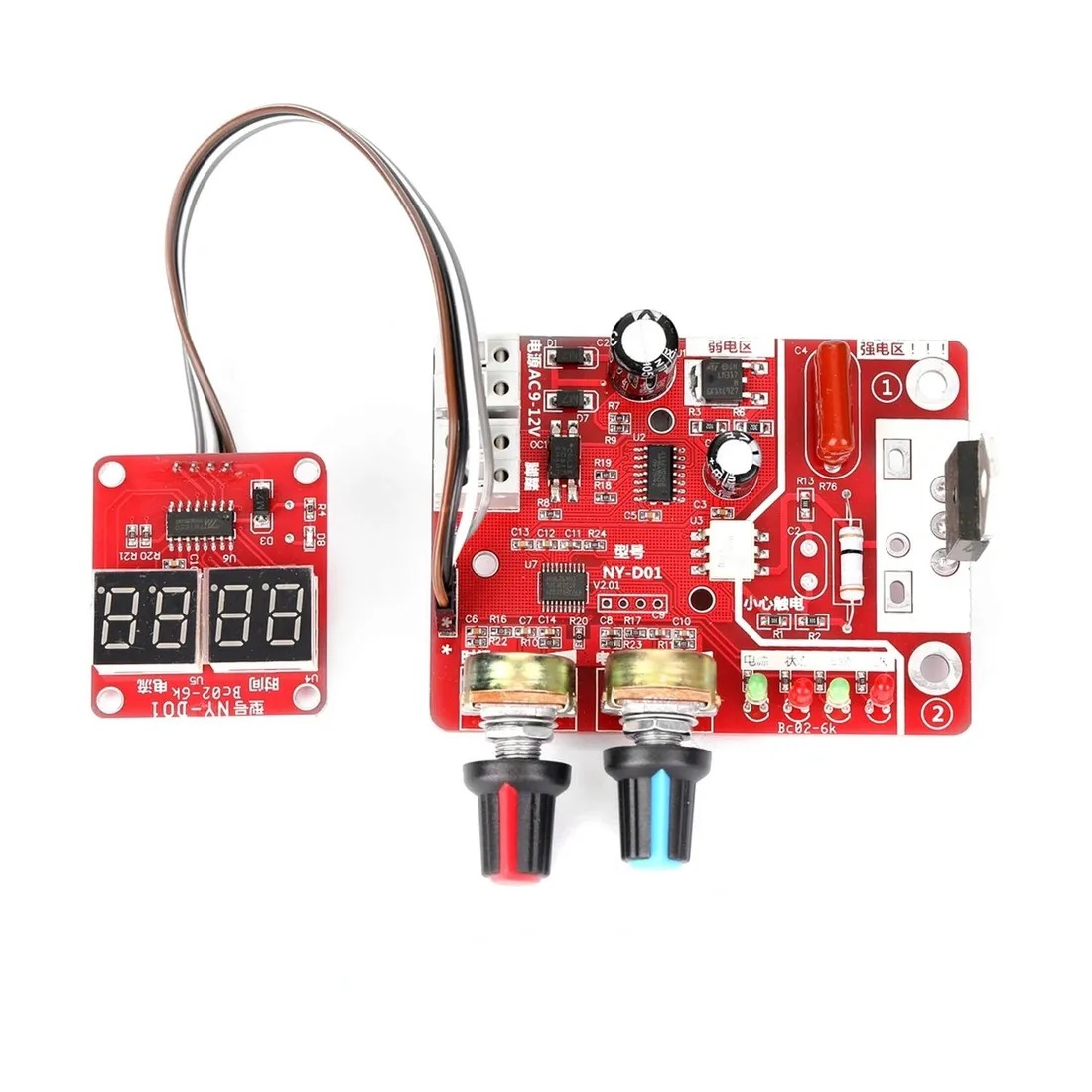

Zestaw zawiera: płytkę sterującą, płytkę z wyświetlaczami.

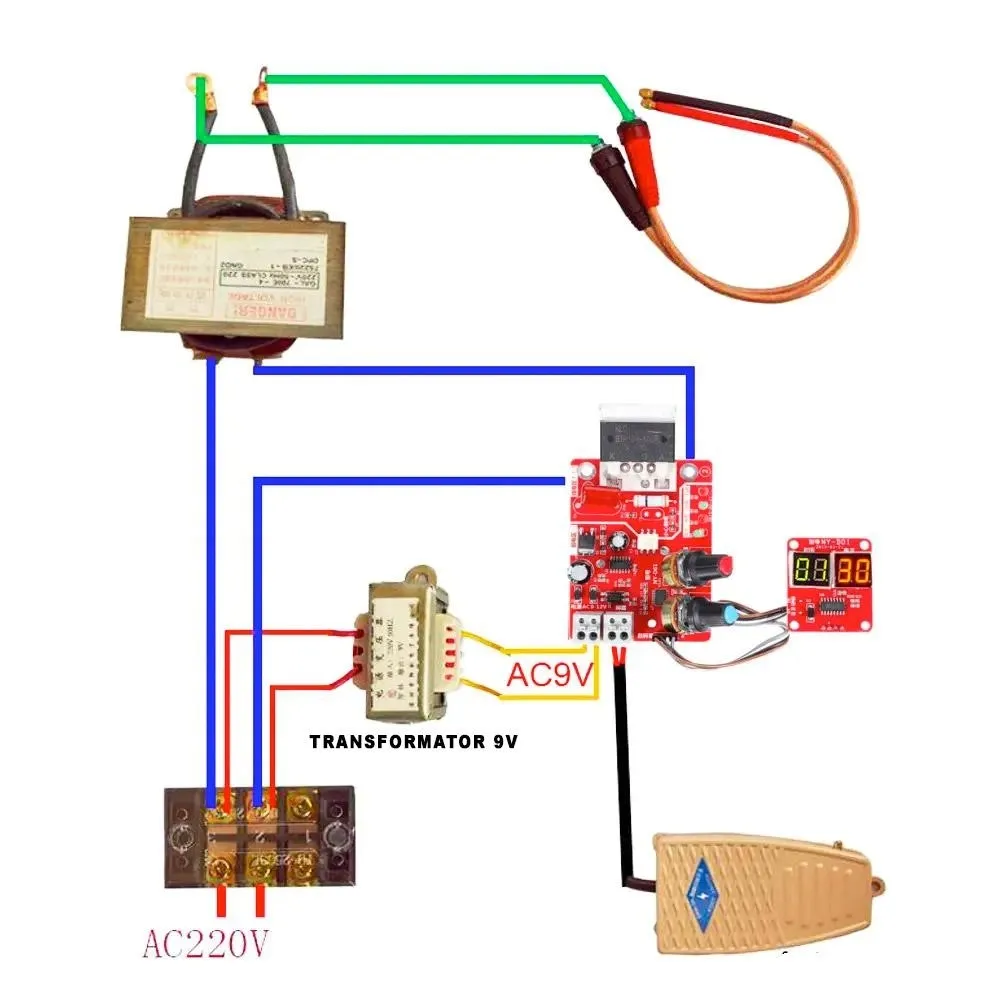

Do działania potrzebne są dodatkowo: zasilacz, transformator, elektrody zgrzewające, pedał wyzwalający impuls.

Specyfikacja:

• napięcie zasilania 9V AC
• maksymalne natężenie prądu 40A
• regulacja czasu impulsu co 20 milisekund
• płynna regulacja natężenia prądu na wyjściu
• mikrokontroler: STM8
• wymiary: panel sterowania 80mm x 60mm, panel z wyświetlaczami 40mm x 35mm

Zgrzewarka punktowa płytka sterująca 40A NY-D01
