MODUŁ BEZPIECZNIKOWY Pulsar AWZ589

Moduł bezpiecznikowy AWZ589 Pulsar

Kod towaru: AWZ589

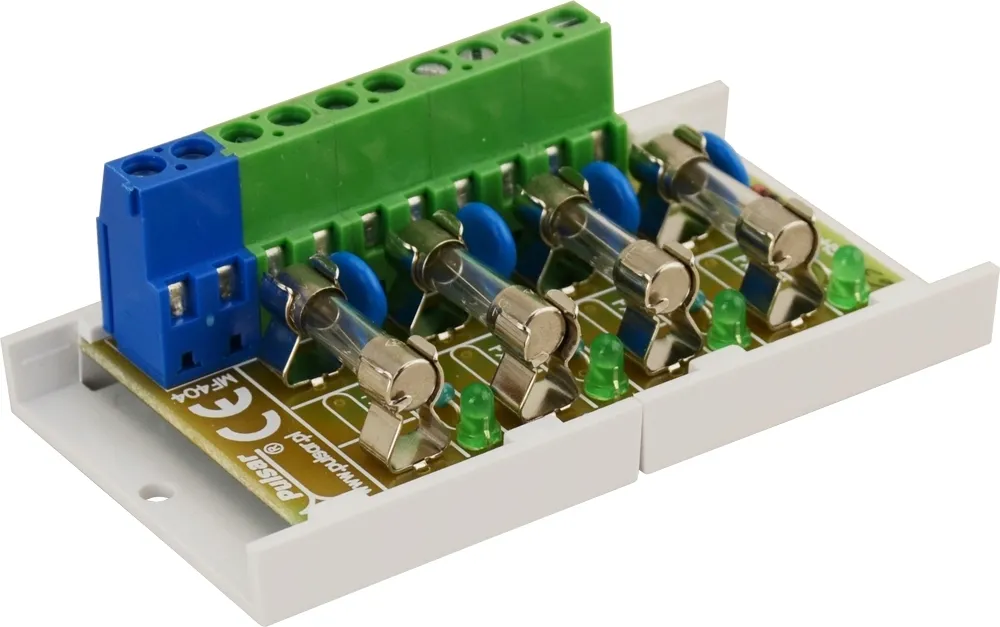

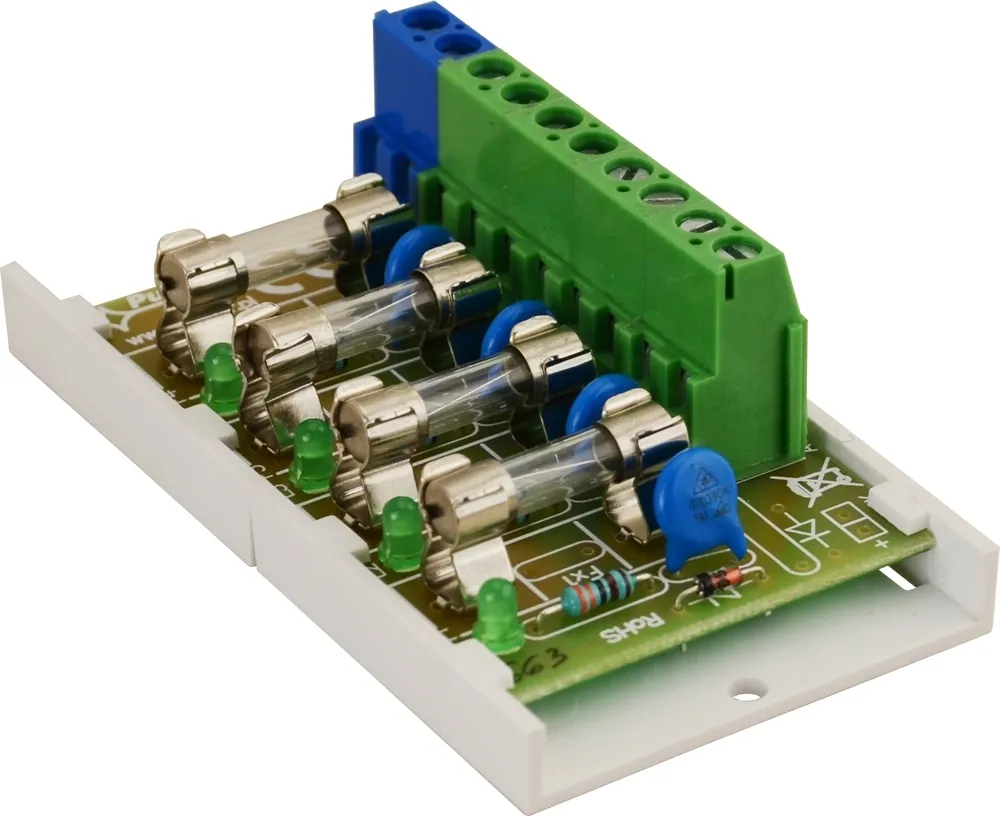

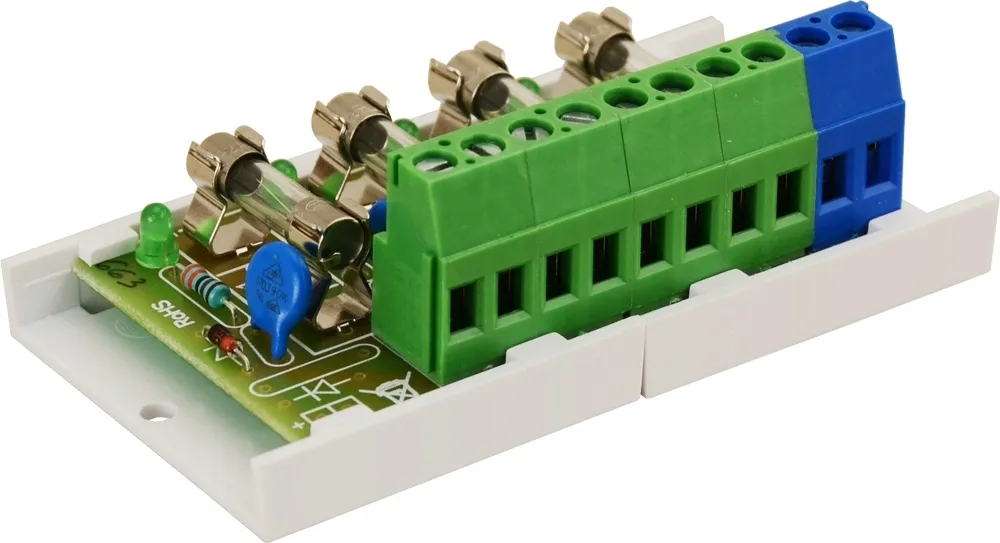

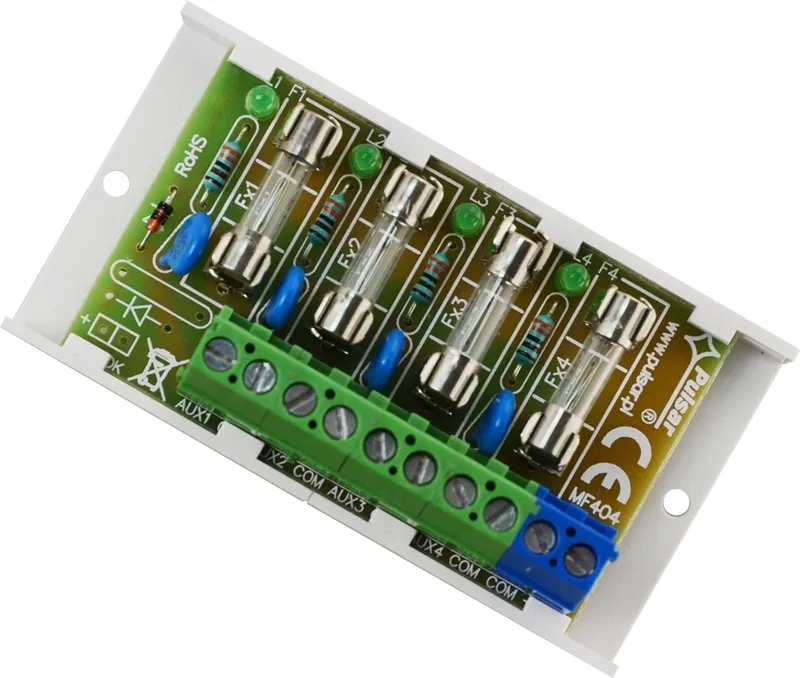

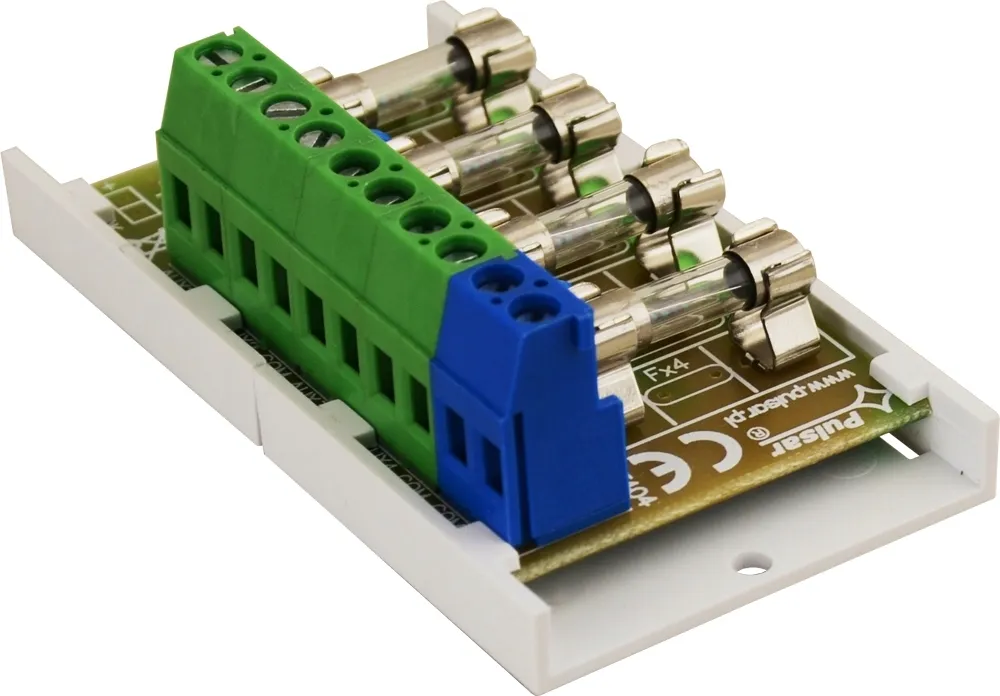

Moduł bezpiecznikowy LB4/4x2A/2,5/FTA przeznaczony jest do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30V DC Posiada wejście IN do podłączenia zasilania oraz cztery niezależnie zabezpieczone bezpiecznikami topikowymi 2A wyjścia zasilania AUX1÷AUX4. Zadziałanie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo każde z wyjść zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm2.

Dane techniczne:

• Napięcie zasilania: 10V ÷ 30V DC
• Napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
• Pobór prądu: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
• Ilość wejść zasilania: 1 (zacisk IN) – przewód 2,5mm2 max.
• Ilość wyjść zasilania: 4 (zaciski AUX) – przewód 2,5mm2 max.
• Zabezpieczenia:
• przeciwzwarciowe SCP - 4 x 2A
• przeciążeniowe OLP - 4 x 2A
• przepięciowe - warystory
• Sygnalizacja optyczna: Diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4
• Bezpieczniki F1 ÷ F4: 4 x F2A
• Warunki pracy: II klasa środowiskowa, -10°C ÷50°C
• Wymiary: L=80, W=43, H=27 (+/-2mm)
• Mocowanie: Listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory ∅ 3mm)
• Złącza: wejścia/wyjścia zasilania: Ф0,51÷2,05 (AWG 24-12), 0,5 ÷ 2,5mm2
• Waga netto/brutto: 0,05kg / 0,07kg
