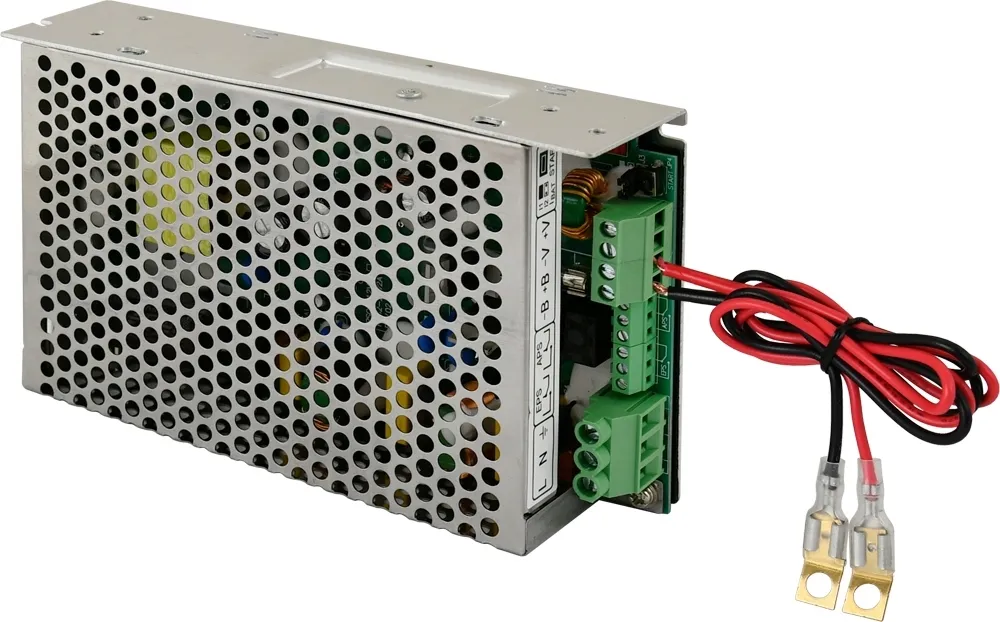

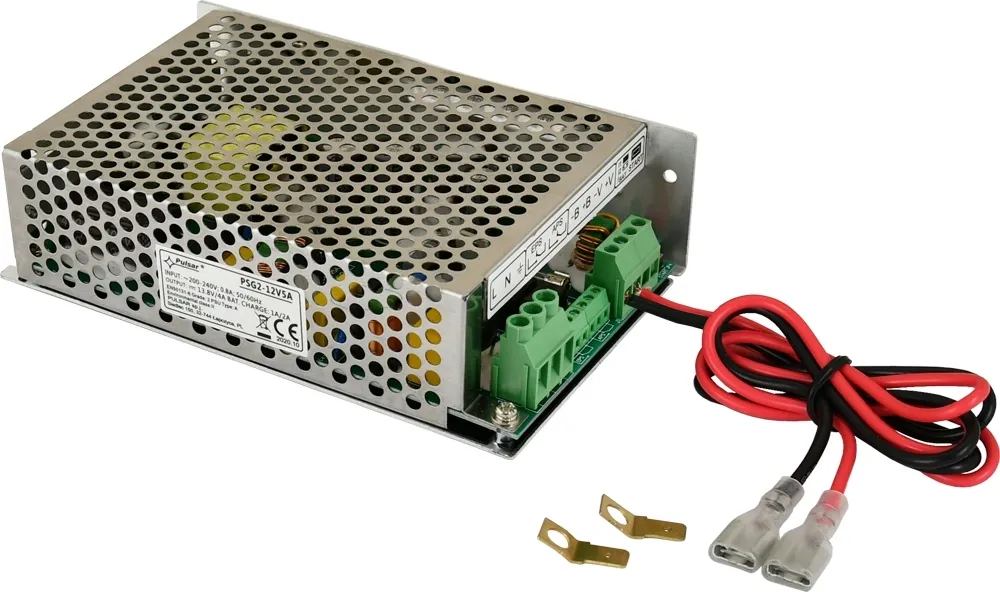

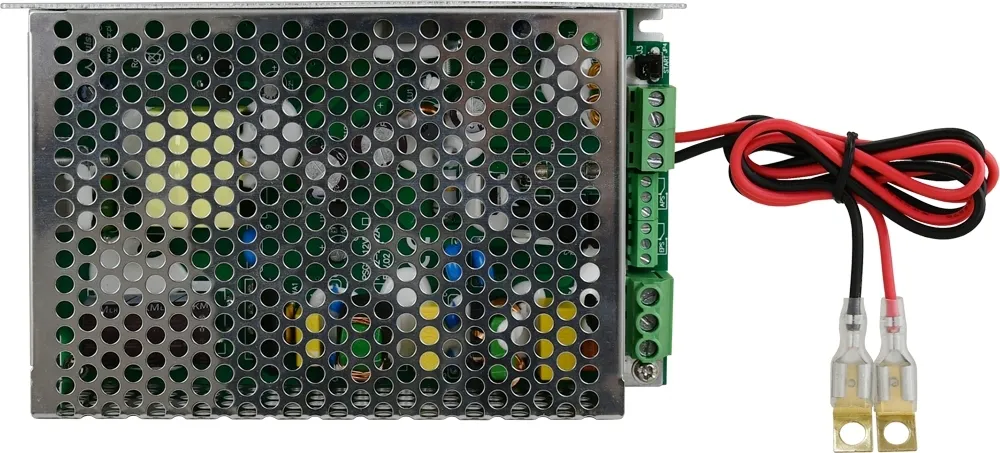

Zasilacz UPS Pulsar PSG2-12V5A GRADE 2 SSWIN

Zasilacz buforowy Pulsar PSG2-12V5A 13,8Vdc/5A

Wysokiej jakości produkt firmy Pulsar!

Cechy zasilacza:

• bezprzerwowe zasilanie DC 13,8V/5A
• zgodność z normą do systemów sygnalizacji włamania i napadu (SSWiN) EN50131-6:2017 w stopniu 1, 2 i klasy środowiskowej II
• zgodność z normą do systemów kontroli dostępu (KD) EN60839-11:2013 w stopniu 1, 2 i klasy środowiskowej II
• szeroki zakres napięcia zasilania AC 200÷240V
• wysoka sprawność 89%
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• prąd ładowania akumulatora 1A/2A, przełączany zworką
• funkcja START manualnego załączenia zasilania z akumulatora
• dynamiczny test akumulatora
• kontrola ciągłości obwodu akumulatora
• kontrola napięcia akumulatora
• wyjście techniczne EPS zaniku sieci - przekaźnikowe
• wyjście techniczne APS sygnalizacji awarii akumulatora – przekaźnikowe
• kontrola ładowania i konserwacji akumulatora
• zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• sygnalizacja optyczna LED
• zabezpieczenia:

  - przeciwzwarciowe SCP

  - nadnapięciowe OVP

  - przepięciowe (wejście AC)

  - przeciążeniowe OLP

Opis:

Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%). Zasilacz dostarcza napięcia U=13,8 V DC o wydajności prądowej:

1. Prąd wyjściowy 4A + 1A ładowanie akumulatora

2. Prąd wyjściowy 3A + 2A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 5A.

Dane techniczne:

• Zasilanie: ~ 200 – 240V AC; 0,8A; 50/60 Hz
• Prąd rozruchowy: 40A
• Moc zasilacza: 69W
• Sprawność: 87%
• Napięcie wyjściowe (nastawy fabryczne): 11V÷13,8V DC – praca buforowa; 10V÷13,8V DC – praca bateryjna
• Prąd wyjściowy: 4A + 1A ładowanie akumulatora; 3A + 2A ładowanie akumulatora
• Napięcie tętnienia: 100mV p-p max.
• Pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): ok. 30mA
• Prąd ładowania akumulatora: 1A lub 2A (przełączany zworką)
• Zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
• Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik topikowy T6,3A
• Zabezpieczenie przepięciowe: warystory
• Zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• Optyczna sygnalizacja pracy: tak; diody LED na PCB zasilacza
• Wyposażone opcjonalne: Zestaw sygnalizacji optycznej LED PKAZ168
• Warunki pracy II klasa środowiskowa, -10 oC÷40 oC; wilgotność względna 20-90% (bez kondensacji)
• Wymiary: 159 x 98 x 42 (WxHxD)
• Waga netto/brutto: 0,35kg/ 0,41kg
• Klasa ochronności przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego
• Złącza: I/O PCB: 0,5 – 2,5 mm2 (AWG 26 – 12); wyjście sygnalizacji optycznej: gniazdo micromatch 4-pin
• Możliwość montażu na szynie DIN - wymaga uchwytu PSDIN1.
