Czujnik DFRobot Gravity: Digital Weight Sensor

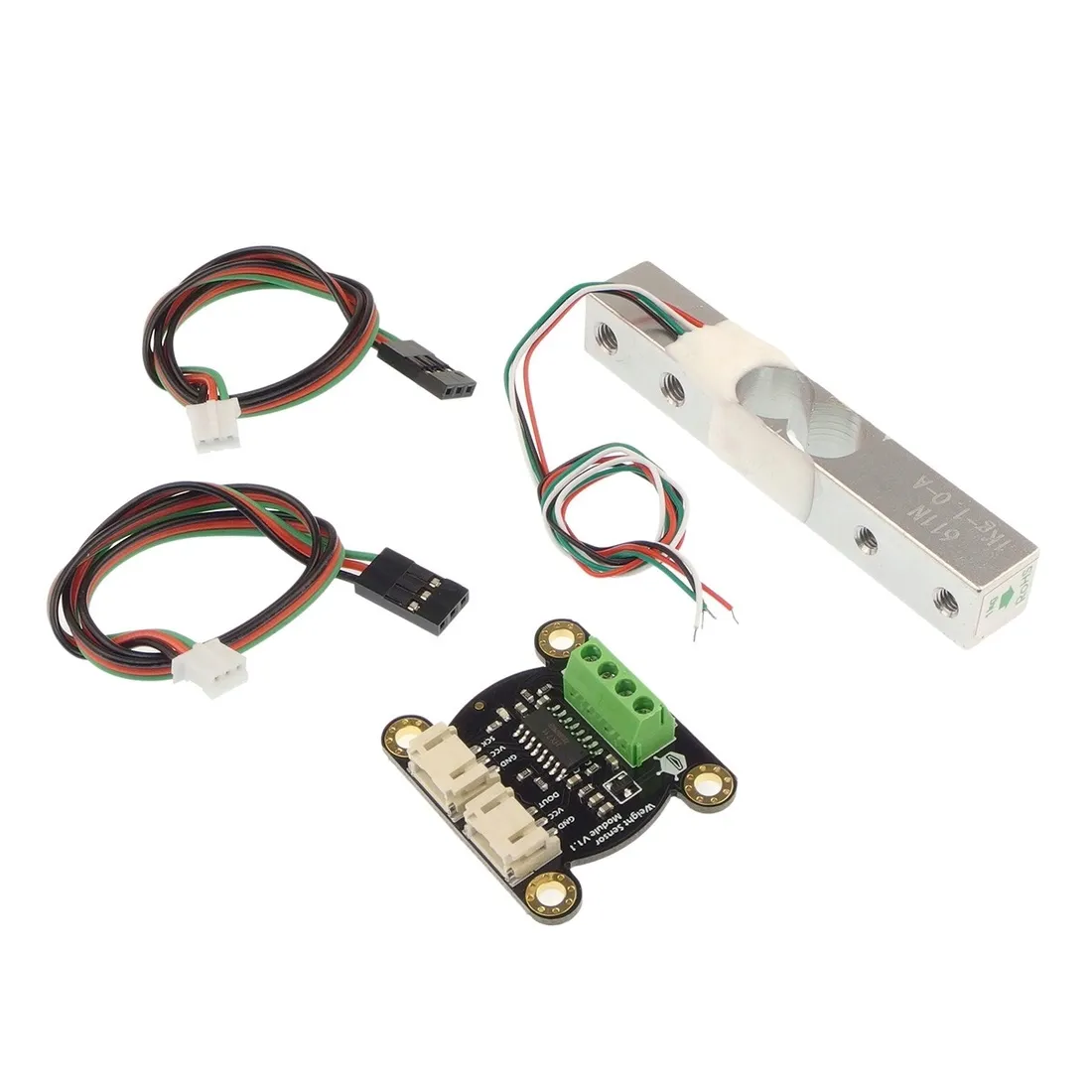

Gravity: Digital Weight Sensor - zestaw z czujnikiem nacisku (moduł pomiarowy + belka tensometryczna)

Opis

Zestaw z modułem przetwornika ADC HX711 oraz czujnikiem nacisku w postaci belki tensometrycznej. HX711 to 24-bitowy przetwornik analogowo-cyfrowy z różnicowymi kanałami wejściowymi. Ma wbudowany stabilizator napięcia umożliwiający zasilanie układu i czujnika nacisku. Komunikuje się przez interfejs szeregowy UART. Do modułu dołączona została belka tensometryczna o zakresie pomiarowym do 1 kg. Zestaw umożliwia budowę prostej wagi domowej, ale znajdzie także zastosowanie w przemysłowych aplikacjach pomiarowych. Na stronie Wiki produktu dostępna jest instrukcja obsługi oraz przykładowe programy.

Właściwości

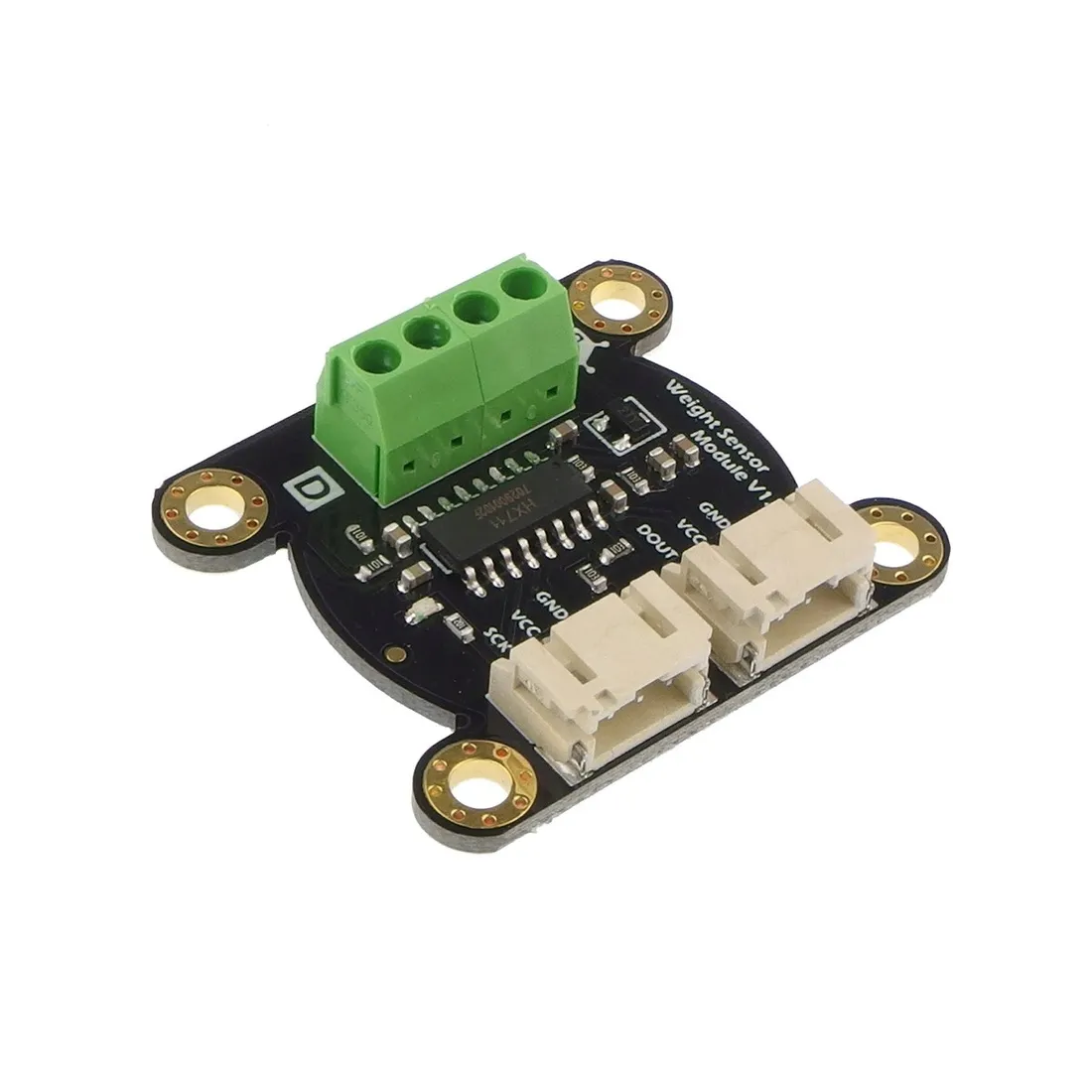

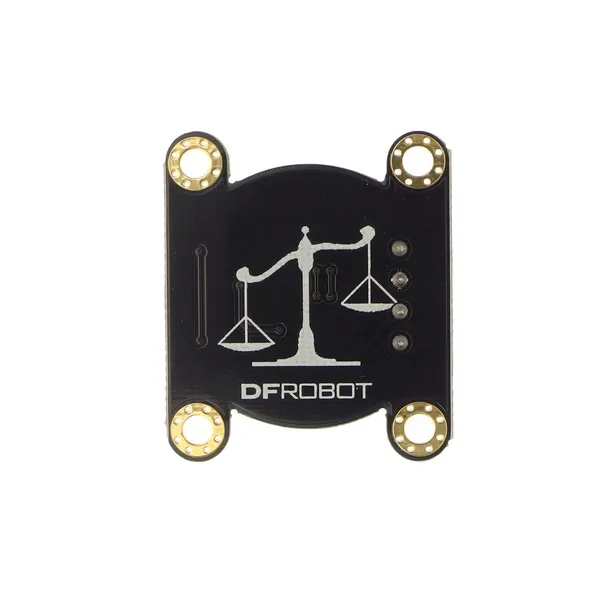

Moduł pomiarowy (HX711)

• Dwa różnicowe kanały wejściowe
• Wbudowany układ PGA o niskim poziomie szumów z możliwością wyboru wzmocnienia 32, 64 i 128
• Wbudowany stabilizator napięcia
• Wbudowany oscylator
• Interfejs UART
• Możliwość wyboru szybkości transmisji danych wyjściowych 10SPS lub 80SPS
• Napięcie zasilania: 2,6 V do 5,5 V
• Prąd: <1,6 mA
• Temperatura pracy: -40 do 85°C

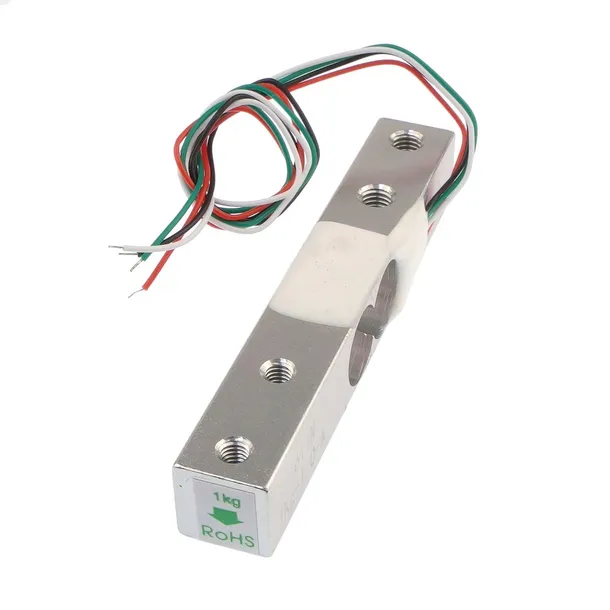

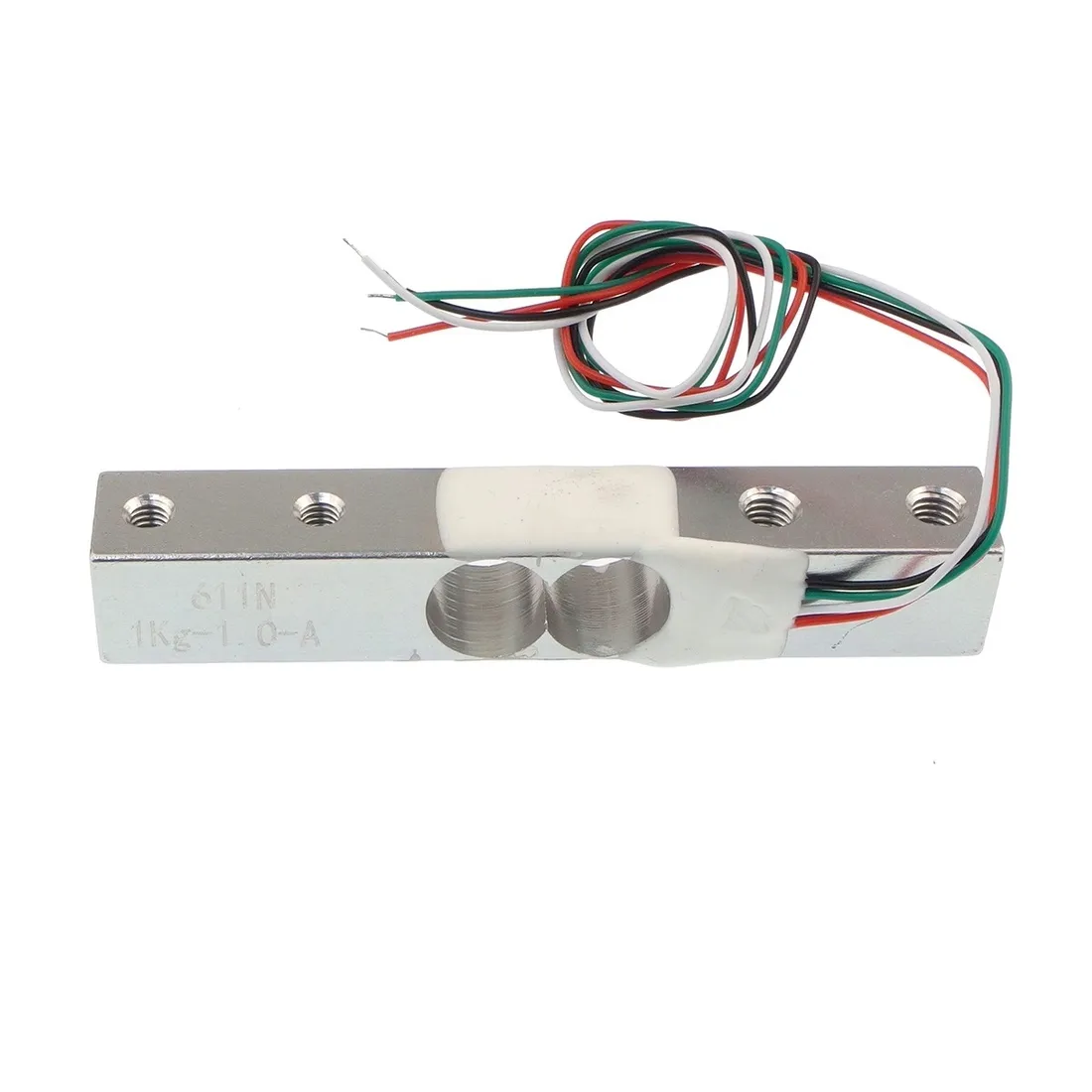

Belka tensometryczna

• Zakres pomiaru: 1 kg
• Napięcie wzbudzenia: 5 do 15 V
• Czułość wyjściowa: 1,0 ± 0,15 mV/V
• Błąd: 1% pełnej skali
• Przesunięcie zera: 0,05 / 0,03 ~ 30 min）% FS
• Przesunięcie temperatury: 0,05/0,03% F.S / 10°C
• Wyjście zera: ± 0,1 mV/V
• Impedancja wejściowa: 1055 ± 15 Ω
• Impedancja wyjściowa: 1000 ± 5 Ω
• Możliwość przeciążenia: 200% FS
• Interfejs: wyjście analogowe
• Wymiary: 33 x 38 mm

W zestawie

• Moduł pomiarowy
• Belka tensometryczna
• 2 x Przewód Gravity
