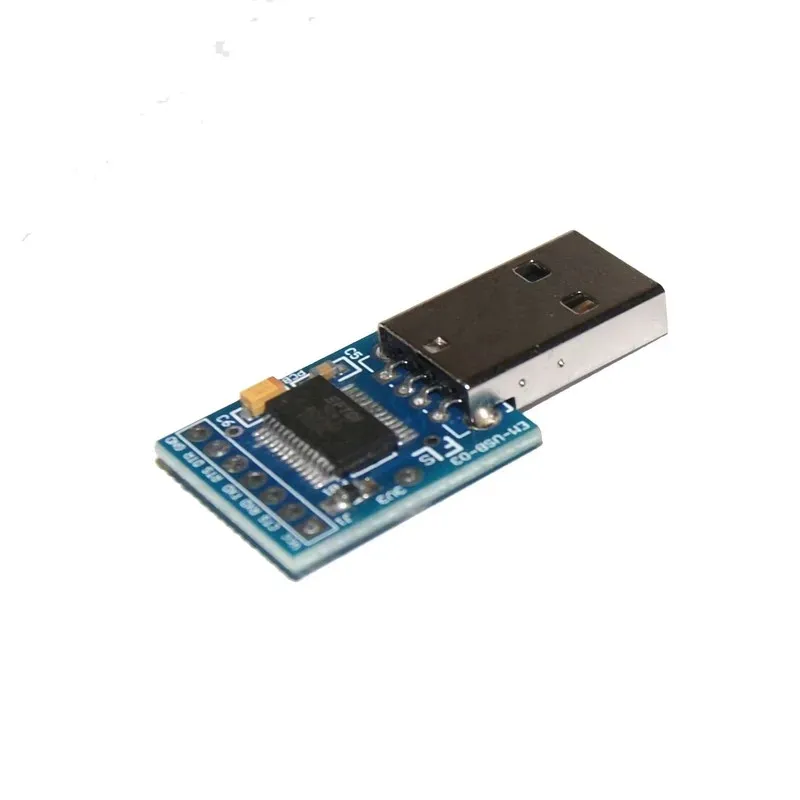

KONWERTER USB-RS232 INTERFEJS DO ARDUINO AVR ORYGINALNY FT232 PROGRAMOWALNY

INTERFEJS USB-RS232 (TTL) - MINI

MODUŁ MINI EM218 FT232RL

ZASILANIE Z PORTU USB

LUB  Z ZEWNĄTRZ

Wyjście napięcia 3,3V

Współpraca z sygnałami

w standardzie 5V lub 3,3V

Umożliwia komunikację przez port USB-RS232/TTL

z mikrokontrolerami AVR, ARM, PIC oraz modułami Arduino

Transmisja danych z prędkością do 3Mb/s

INTERFEJS USB2.0

Zastosuj moduł w własnych projektach

Nie masz czasu projektować, wykonać płytki, zmontować układu.

!!! Teraz nie Musisz tracić na to czasu !!!

Masz pod ręką gotowy, zmontowany i uruchomiony układ.

Sterowniki do pobrania ze strony producenta układu FTDI:

ftdichip.com / Drivers

• Płytka dwustronna z metalizacją otworów
• Solder maska + opis sygnałów i elementów
• Raster między pinami złącz 2,54mm
• Wymiary płytki 22,5x19,00mm !!!
• Niewielkie wymiary płytki pozwalają na wbudowanie układu do własnych urządzeń
• Sygnały wyprowadzone do krawędzi płytki

-CTS, -RXD, -TXD, -RTS, -DTR oraz napięcia Vcc, 3,3V i GND

Interfejs umożliwia programowanie i komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem (UART) RS232/TTL a komputerem.

MODUŁ z układem zasilania poprzez port USB.

Nie wymaga zasilacza !!!

Przejściówek typu USB-RS232 jest na rynku b. dużo.

Dlaczego więc kupić moduł USB->RS232/TTL?

Moduł pozwala na pełne wykorzystanie możliwości

układu FT232R. Oprogramowanie MPROG pozwala na przypisanie wyjściom programowalnym odpowiednich funkcji sterujących oraz inwersję wszystkich sygnałów RS232.

Dzięki dodatkowym wyprowadzeniom na płytce Masz możliwość wykorzystania dodatkowych programowalnych portów układu do własnych zastosowań.

To nie jest zalany układ gdzie nie można wykorzystać wszystkich możliwości urządzenia. To również narzędzie dla urządzeń prototypowych oraz układów kontrolno-pomiarowych.

Dzięki temu układ może mieć wszechstronne zastosowanie.

Darmowe Sterowniki do układu na stronie producenta pod wszystkie systemy operacyjne.

• Moduł USB może służyć do transmisji danych przez interfejs USB
• Zbudowany na układzie FT232RL FTDI
• Pozwala na transfer danych z prędkością do 3Mb/s.
• Interfejs USB 2.0, kompatybilny również z USB1.1
• Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak
• Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów
• Sygnały z układu FT232 wyprowadzone do złącza na krawędziach płytki
• Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika
• Odpowiednie zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB
• Współpraca z układami z logiką 5V jak i 3,3V - wybór pracy przez zwarcie odpowiednich padów od strony druku
• Wbudowane źródło napięcia zasilania 3,3V wyprowadzone na płytce - zasilanie zewnętrznych układów
• WTYK USB typ A - podłączenie bezpośrednio do gniazda USB komputera
• Wyprowadzenia - 7 pin w rastrze 2,54mm na krawędzi płytki
• Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232
• Oprogramowanie do tworzenia wirtualnego portu COM
• Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)
• Unikalny numer identyfikacyjny ID
• Konfigurowalne piny I/O
• Wbudowany POWER-ON RESET
• Możliwa inwersja (programowana) sygnałów UART
• Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
• Zakres temperaturowy pracu układu -40 st C do 85 st C
• Do modułu dołączony opis z rozmieszczeniem wyprowadzeń i sposobem podłączenia.
• Produkt NOWY - przed wysyłką sprawdzony pod względem funkcjonalnym.
• Moduł po zakupie jest wstępnie zaprogramowany i nie wymaga ponownego programowania
• Na pewno Otrzymasz produkt sprawny w 100%.

W komplecie Otrzymasz

• MODUŁ USB + instrukcja z opisem, rozmieszczeniem wyprowadzeń i sposobem podłączenia oraz schemat układu.

Przykładowe zastosowanie:

• Programowanie central alarmowych, modułów GSM, telefonów itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL
• Budowa konwerterów USB-RS232, USB-RS422/RS485
• Budowa modemów USB
• W systemach kontrolno-pomiarowych
• Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB
• Odczyt i przesyłanie danych z w/w urządzeń lub innych.
• komunikacja z mikrokontrolerami 8051, AVR, innymi, poprzez port USB
• oraz wiele innych zastosowań
• Układ sprawdzony został podczas programowania central alarmowych i modułów GSM. Działa w 100% !!!!

Sterowniki dla większości systemów operacyjnych:

• Windows 7 x64, Vista x64, Win8, 10
• Windows XP x64
• Windows Server 2003 x64
• Windows 7, Vista
• Windows XP
• Windows Server 2003
• Windows 2000
• Windows ME
• Windows 98
• Linux
• Mac OS X
• Mac OS 9
• Mac OS 8

TYP

KONFIGURACJA

OPIS

1 Zasilanie 5V z USB

Zasilanie 5V pobierane z portu USB, PIN 1-Vcc - 5V wyjście zasilania innych urządzeń - obciążenie max 100mA

2 Zasilanie układu 5V zewnętrznym napięciem

Zasilanie 5V pobierane z zewnątrz, PIN 1 J1-Vcc - 5V wejście zasilania z zewnątrz

3 Praca z sygnałami w standardzie 3,3V TTL

Tryb pracy z sygnałami 3,3V, zasilanie z portu USB 5V, lub zasilanie układu zewnętrznym napięciem z zakresu 4V do 5V

4 Praca z sygnałami w standardzie 5V TTL

Tryb pracy z sygnałami 5V

5 Wyjście 3,3V max 50mA J3 – PIN19 3,3V
