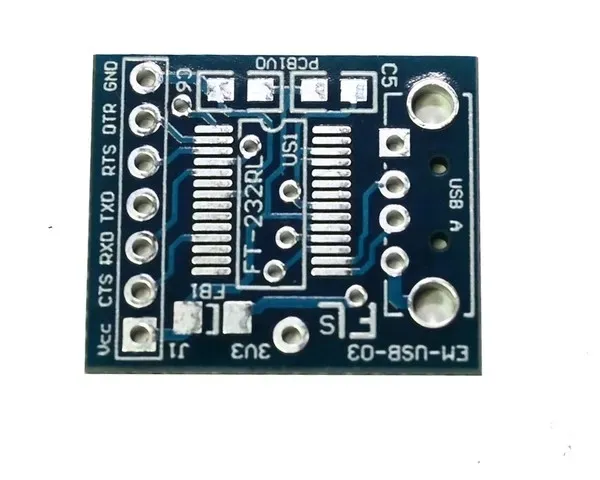

PCB Interfejs USB-RS232-TTL MINI FT232RL KONWERTER

                     PŁYTKA DRUKOWANA

                    EM-USB-RS232/TTL MINI

                             DO BUDOWY

         INTERFEJSU USB-RS232 (TTL) - MINI

                MODUŁ MINI EM218 FT232RL

                              ZASILANIE Z PORTU USB

                                    LUB  Z ZEWNĄTRZ

                                  Wyjście napięcia 3,3V

                                Współpraca z sygnałami

                                w standardzie 5V lub 3,3V

 Sam zbuduj konwerter USB-RS232/TTL i zastosuj go w własnych projektach.

Umożliwia komunikację przez port USB-RS232/TTL

z mikrokontrolerami AVR, ARM, PIC oraz modułami Arduino

Transmisja danych z prędkością do 3Mb/s

INTERFEJS USB2.0

                     Zastosuj moduł w własnych projektach

Sterowniki do pobrania ze strony producenta układu FTDI:

ftdichip.com / Drivers

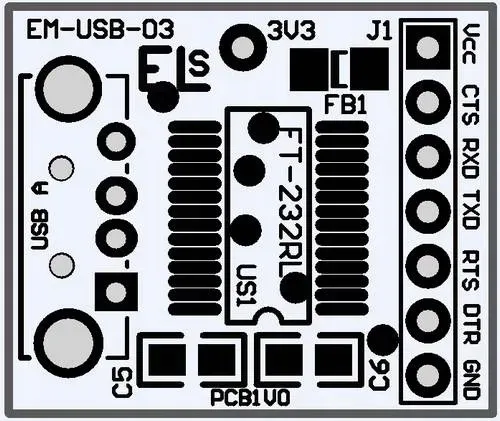

• Płytka dwustronna z metalizacją otworów
• Solder maska + opis sygnałów i elementów
• Raster między pinami złącz 2,54mm
• Wymiary płytki 22,5x19,00mm !!!
• Niewielkie wymiary płytki pozwalają na wbudowanie układu do własnych urządzeń
• Sygnały wyprowadzone do krawędzi płytki
• Montaż dwustronny

-CTS, -RXD, -TXD, -RTS, -DTR oraz napięcia Vcc, 3,3V i GND

Interfejs umożliwia programowanie i komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem (UART) RS232/TTL a komputerem.

MODUŁ z układem zasilania poprzez port USB.

Nie wymaga zasilacza !!!

Darmowe Sterowniki do układu na stronie producenta pod wszystkie systemy operacyjne.

Elementy potrzebne do montażu kpl. interfejsu:

Zestawienie elementów:

C1 – 10nF 0805

C2,3 – 47pF 0805

C4,5 – 100nF 0805

C6 – 4,7uF/6,3V A Tantalowy smd

lub 4,7uF do 10uF Elektrolityczny 0805

FB1/Z* - filtr EMI 0805 impedancja 300ohm/100MHz lub zbliżony – przy braku filtru należy zewrzeć pady.

Półprzewodniki:

US1 - FT232RL FTDI ssop28

Złącza:

USB – Wtyk USB typ A w druk kątowy

J1 złącze na krawędzi płytki, można zamontować PINY typu SIP w rastrze 2,54mm

• Moduł USB może służyć do transmisji danych przez interfejs USB
• Zbudowany na układzie FT232RL FTDI
• Pozwala na transfer danych z prędkością do 3Mb/s.
• Interfejs USB 2.0, kompatybilny również z USB1.1
• Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak
• Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów
• Sygnały z układu FT232 wyprowadzone do złącza na krawędziach płytki
• Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika
• Odpowiednie zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB
• Współpraca z układami z logiką 5V jak i 3,3V - wybór pracy przez zwarcie odpowiednich padów od strony druku
• Wbudowane źródło napięcia zasilania 3,3V wyprowadzone na płytce - zasilanie zewnętrznych układów
• WTYK USB typ A - podłączenie bezpośrednio do gniazda USB komputera
• Wyprowadzenia - 7 pin w rastrze 2,54mm na krawędzi płytki
• Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232
• Oprogramowanie do tworzenia wirtualnego portu COM
• Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)
• Unikalny numer identyfikacyjny ID
• Konfigurowalne piny I/O
• Wbudowany POWER-ON RESET
• Możliwa inwersja (programowana) sygnałów UART
• Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
• Zakres temperaturowy pracu układu -40 st C do 85 st C
• Do modułu dołączony opis z rozmieszczeniem wyprowadzeń i sposobem podłączenia.
• Produkt NOWY - przed wysyłką sprawdzony pod względem funkcjonalnym.
• Moduł po zakupie jest wstępnie zaprogramowany i nie wymaga ponownego programowania
• Na pewno Otrzymasz produkt sprawny w 100%.

W komplecie Otrzymasz

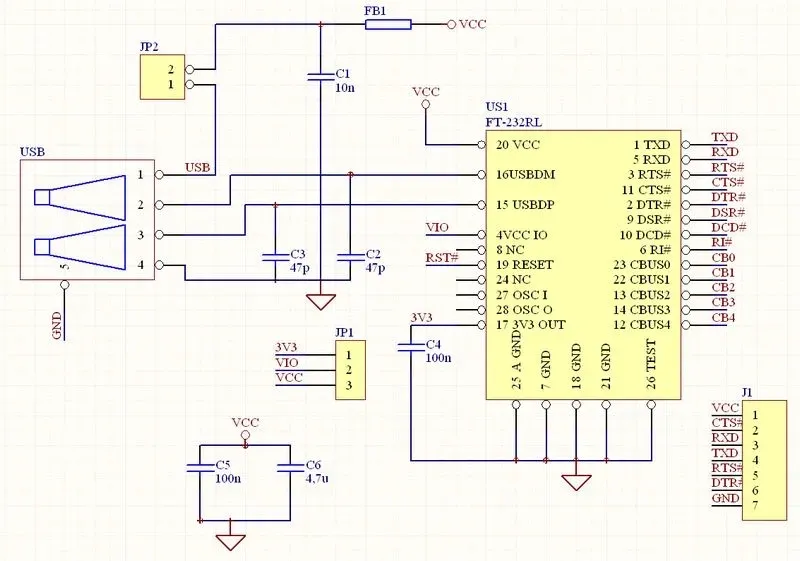

• MODUŁ USB + instrukcja z opisem, rozmieszczeniem wyprowadzeń i sposobem podłączenia oraz schemat układu.

Przykładowe zastosowanie:

• Programowanie central alarmowych, modułów GSM, telefonów itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL
• Budowa konwerterów USB-RS232, USB-RS422/RS485
• Budowa modemów USB
• W systemach kontrolno-pomiarowych
• Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB
• Odczyt i przesyłanie danych z w/w urządzeń lub innych.
• komunikacja z mikrokontrolerami 8051, AVR, innymi, poprzez port USB
• oraz wiele innych zastosowań
• Układ sprawdzony został podczas programowania central alarmowych i modułów GSM. Działa w 100% !!!!

Sterowniki dla większości systemów operacyjnych:

• Windows 7 x64, Vista x64, Win8, 10
• Windows XP x64
• Windows Server 2003 x64
• Windows 7, Vista
• Windows XP
• Windows Server 2003
• Windows 2000
• Windows ME
• Windows 98
• Linux
• Mac OS X
• Mac OS 9
• Mac OS 8

TYP

KONFIGURACJA

OPIS

1 Zasilanie 5V z USB

Zasilanie 5V pobierane z portu USB, PIN 1-Vcc - 5V wyjście zasilania innych urządzeń - obciążenie max 100mA

2 Zasilanie układu 5V zewnętrznym napięciem

Zasilanie 5V pobierane z zewnątrz, PIN 1 J1-Vcc - 5V wejście zasilania z zewnątrz

3 Praca z sygnałami w standardzie 3,3V TTL

Tryb pracy z sygnałami 3,3V, zasilanie z portu USB 5V, lub zasilanie układu zewnętrznym napięciem z zakresu 4V do 5V

4 Praca z sygnałami w standardzie 5V TTL

Tryb pracy z sygnałami 5V

5 Wyjście 3,3V max 50mA J3 – PIN19 3,3V

Na innych Naszych aukcjach dostępne są różnego typu interfejsy oraz kable do programowania

                                      ZAPRASZAMY

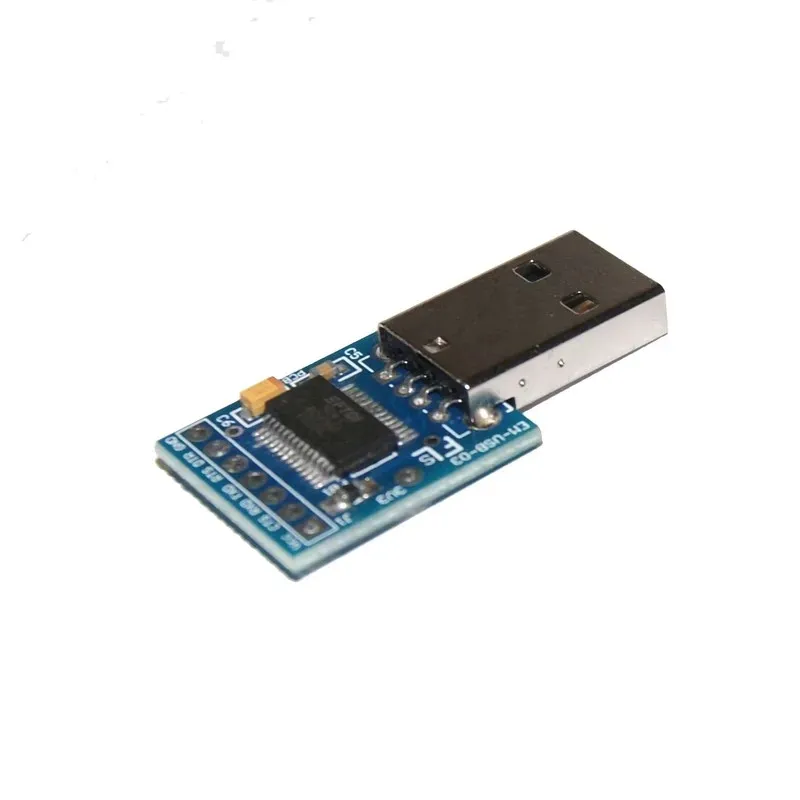

 Na zdjęciu przykład zmontowanego konwertera
