Skylight Brightness/Color Timer Aqct-2

Skylight BRIGHTNESS/COLOR timer AQCT-2

1. Przeznaczenie i właściwości sterownika SKYLIGHT AQCT-2

Sterownik AQCT-2 jest przeznaczony do sterowania lampami akwarystycznymi serii AQI, AQIR oraz HYPERSPOT oraz lampami przeznaczonymi do terrariów roślinnych serii TINY, PR , PRI-50 oraz MID. Pozwala na ustawienie cyklu dnia składającego się z dnia, nocy oraz symulacji wschodu i zachodu (dla każdego z 2 kanałów z osobna). Dla ułatwienia konfiguracji z lampami PR , PRI-50, AQI, AQIR, HYPERSPOT  kanały zostały oznaczone jako ciepły (W-warm) oraz zimny (C-cold)

2. Instalacja i uruchomienie urządzenia

Rys. 1. Schemat połączeń kablowych AQCT-2 na przykładzie lampy HYPERSPOT S.

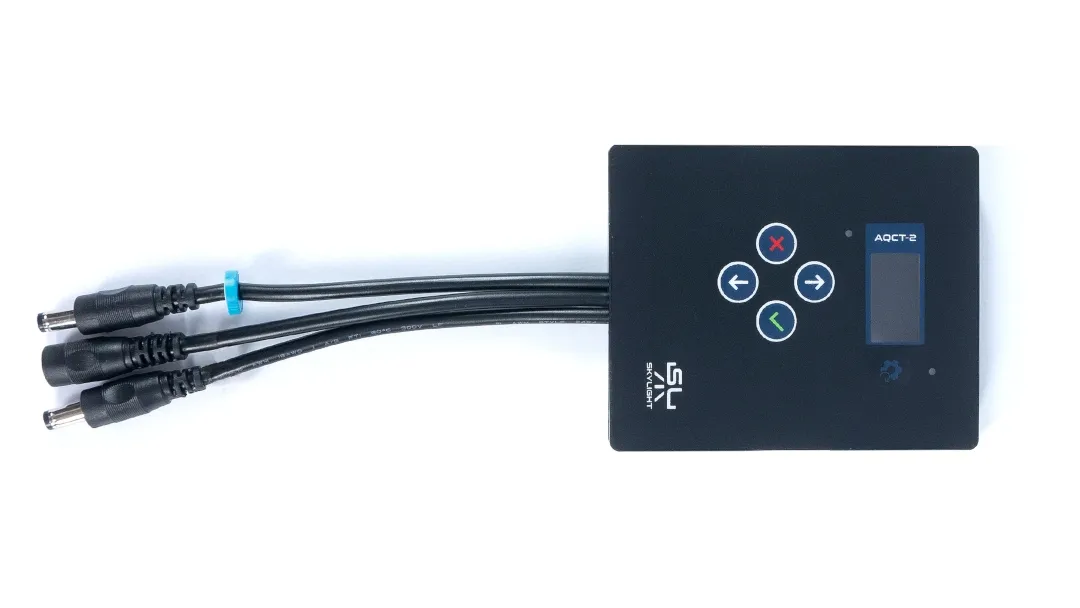

1. Sposób podłączenia (Rys. 1).

a) Podłączyć wtyki wyjściowe sterownika do gniazd kabla lampy. Zwrócić uwagę na spasowanie niebieskich znaczników na kablach. (pozycja 2 i 3).

b) Podłączyć wtyk wyjściowy kabla zasilacza do gniazda sterownika (pozycja 1).

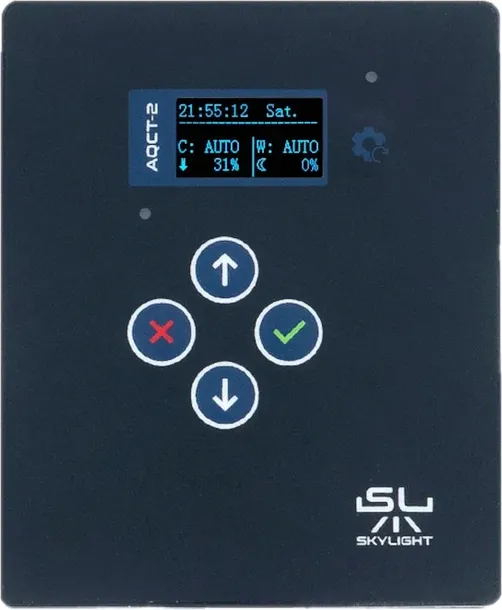

2. Główny ekran sterownika.

3. Menu – nawigacja.

4. Ustawienie zegara.

5. Informacja na temat ładowania i podtrzymania działania zegara.

Sterownik AQCT-2 został wyposażony w tzw. super kondensator, który w stanie pełnego naładowania podtrzymuje działanie zegara przez około 10 godzin. W wypadku zaniku zasilania trwającego dłużej niż 10 godzin konieczne jest ponowne ustawienie zegara

6. Tryby (Mode):

a) OFF (Wyłączony)

Lampa wyłączona na stałe.

b) MANUAL (Ręczny)

Możliwość ustawienia na stałe określonej jasności każdego z kanałów (W-Ciepły/C-Zimny).

c) DEMO (Demonstracyjny)

Tryb demo został przygotowany po to, by w krótkim czasie zaprezentować zakres zmian barwy oferowany przez dany model lampy Skylight. Lampa wykonuje cykliczną symulację wschodu i zachodu słońca zmieniając proporcje kanałów.

d) AUTO (Automatyczny)

Tryb AUTO jest podstawowym trybem pracy sterownika. Umożliwia symulację wschodu i zachodu słońca oraz oświetlenia nocnego.

7. Szybki start z wykorzystaniem ustawień fabrycznych.

W zależności od wykorzystywanego modelu lampy (przeznaczona do akwarystyki roślinnej lub morskiej) możliwe jest szybkie uruchomienie sterownika w trybie AUTO z fabrycznie przygotowanym cyklem dnia. UWAGA: użycie tej funkcji spowoduje nadpisanie istniejących ustawień sterownika zestawem ustawień fabrycznych!

8. Cykl dnia i nocy w trybie AUTO

Sterownik pozwala na ustawienie cyklu dobowego składającego się z 4 części dla każdego z kanałów (ciepłego i zimnego-aktynicznego) osobno:

9. Ustawienie sekwencji wschodu słońca oraz jasności dnia w trybie AUTO.

Sekwencję wschodu słońca ustawia się niezależnie dla każdego z kanałów. Poniżej zaprezentowano przykładowe ustawienie dla kanału ciepłego (W-warm):

Sekwencję zachodu słońca ustawia się niezależnie dla każdego z kanałów. Poniżej zaprezentowano przykładowe ustawienie dla kanału ciepłego (W-warm):

11. Wygaszanie wyświetlacza.

Możliwe jest ustawienie czasu do wygaszenia wyświetlacza. Wygaszanie ma na celu wydłużenie czasu życia wyświetlacza. Ponowne włączenie wyświetlacza odbywa się przez naciśnięcie dowolnego przycisku:

SETTINGS->OLED, PWM

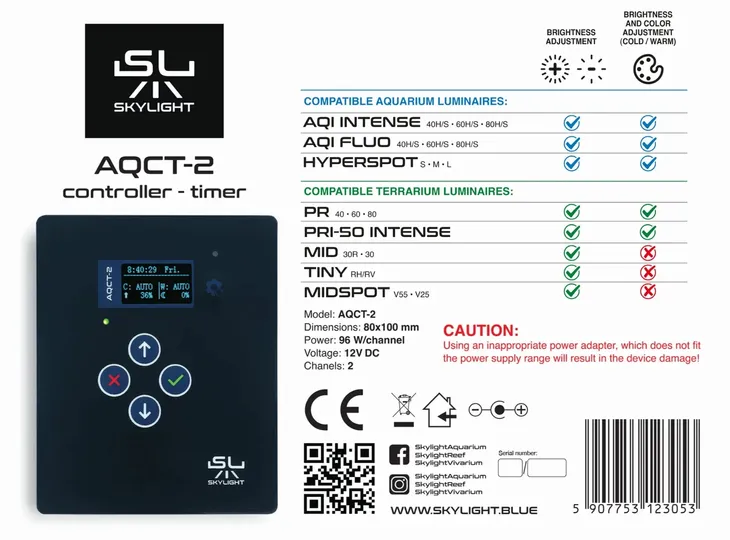

2. Parametry ogólne

UWAGA:

Użycie nieodpowiedniego zasilacza spowoduje uszkodzenie zasilacza lub urządzenia!

Model

AQCT-2

Wymiary

100x80 mm

Moc

96 W/kanał

Napięcie

12V DC

Liczba kanałów

2
