Zestaw SeaQuaComp SQCmini 2

SeaQuaComp SQCmini 2 - Zestaw I

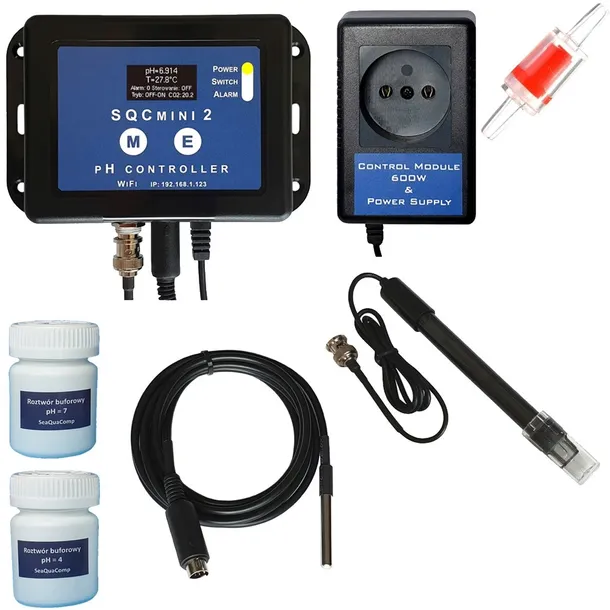

W skład zestawu wchodzą

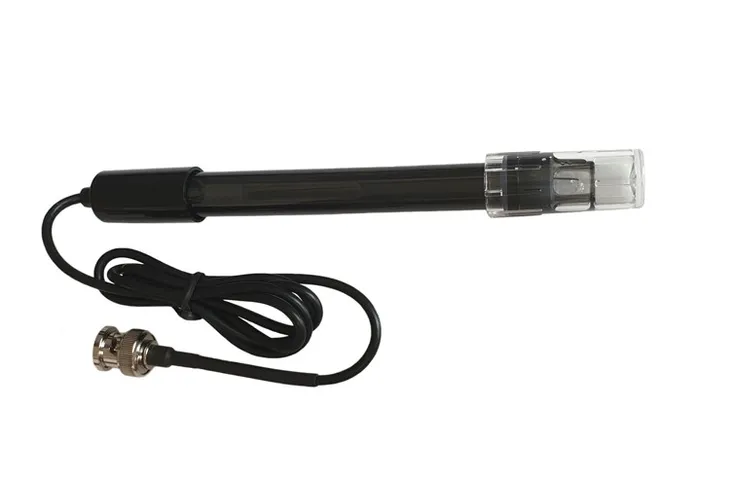

• 1 sonda pH

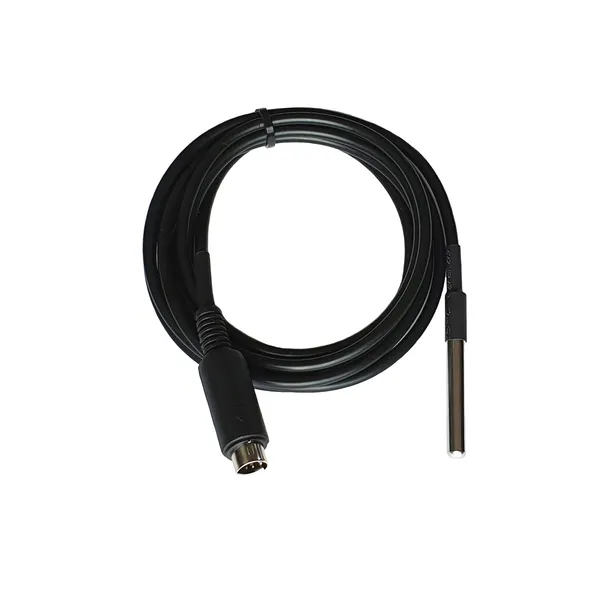

• 1 czujnik temperatury

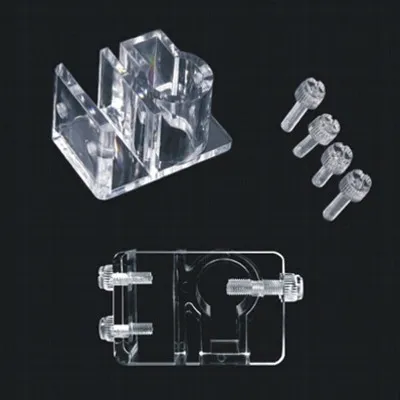

• 1 uchwyt na sondę pH
• 1 zaworek zwrotny

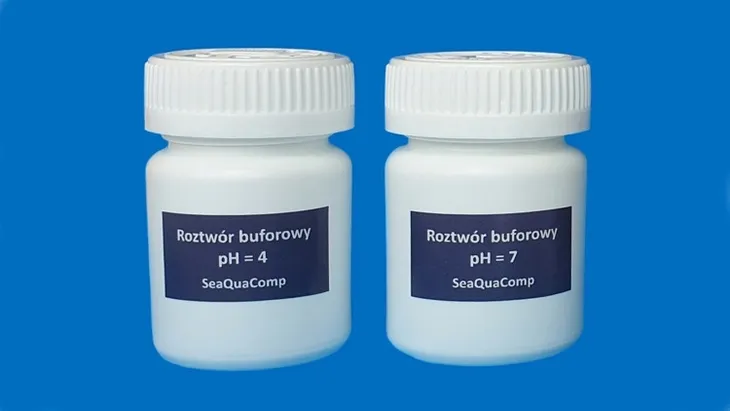

• 2 płyny do kalibracji 7pH oraz 4pH (można zamienić na 9pH dla akwarium morskiego)
• Alternatywna metoda mocowania (obustronny rzep mocujący)

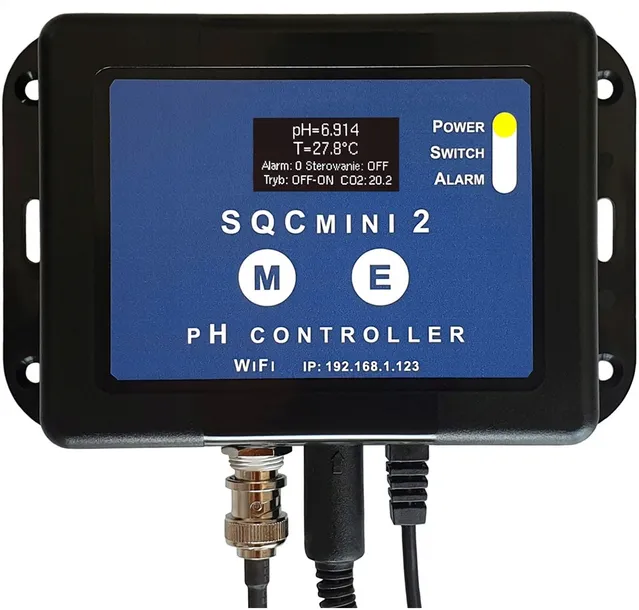

Opis kontrolera pH SQCmini 2 - właściwości i funkcje

1. Sygnalizacja LED.
2. Gniazdo sondy pH.
3. Gniazdo sondy Temperatury.

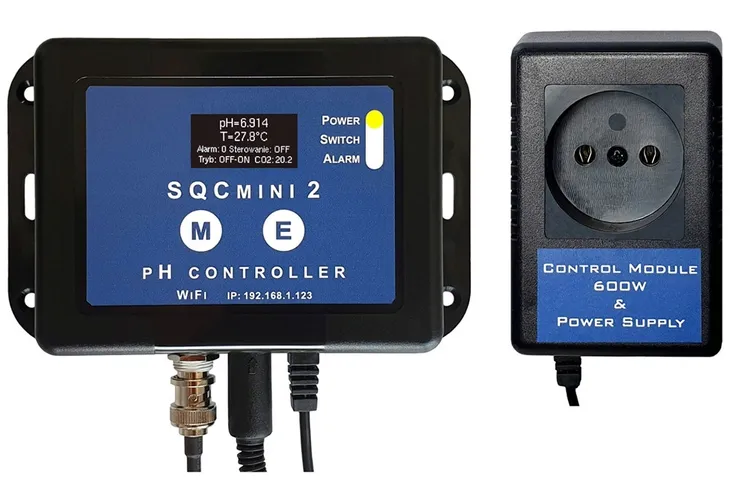

4. Moduł sterujący z zasilaczem.

Informacje ogólne

• Interfejs użytkownika – umożliwia zarządzanie kontrolerem zarówno za pomocą przycisków i wyświetlacza OLED jak również w sposób zdalny za pomocą dowolnego urządzeniu posiadającego Wi-Fi oraz przeglądarkę internetową (Smartfon, Tablet, Laptop, Komputer PC itd.).
• Możliwość zalogowania kontrolera do lokalnej sieci Wi-Fi (umożliwia zarządzanie kontrolerem z dowolnego urządzenia Wi-Fi podłączonego do lokalnej sieci, a przy odpowiedniej konfiguracji sieci lokalnej również z dowolnego urządzenia podłączonego do Internetu na świecie).
• Proste menu, intuicyjna obsługa kontrolera.
• Duży czytelny wyświetlacz OLED, charakteryzujący się dużym kontrastem i dużo szerszym kątem widzenia w porównaniu z wyświetlaczami LCD i LED.
• Kompaktowa budowa ze zintegrowanym zasilaczem i modułem sterującym (minimum przewodów połączeniowych).
• Wszystkie nastawy konfiguracyjne są przechowywane w pamięci nieulotnej i pozostają w pamięci również po wyłączeniu zasilania.
• Interfejs użytkownika dostępny w dwóch językach polski / angielski.

pH

• Unikalna wśród komputerów i kontrolerów pH, spotykana w urządzeniach laboratoryjnych rozdzielczość ( 0.001 pH ) oraz dokładność ( 0.005 pH ) pomiarów.
• Wykres pH – wizualizacja pomiarów pH w czasie na wykresie i w tabeli.
• Pełna automatyzacja sterowania pH oraz monitorowanie temperatury.
• Wylicza średnie pH z ostatnich 10 pomiarów, co umożliwia obserwację trendu pH.
• Kontroler pH “SQCmini 2” pozwala na bardzo dokładny i stabilny pomiar wartości pH. Wysoka dokładność i stabilność zostały osiągnięte m.in. przez odpowiednią konstrukcję urządzenia, zastosowanie nowoczesnego procesora RISC oraz bardzo dokładnego i stabilnego (18 bitowego) zewnętrznego przetwornika analogowo-cyfrowego.
• Posiada możliwość ręcznej korekty pomiarów pH, przydatnej przy sprawdzaniu płynów kalibracyjnych, porównaniu z innymi kontrolerami czy korektą wskazań starszych czujników pH.
• Umożliwia ustawienie alarmów wskazań pH (górnego i dolnego) wraz z optyczną sygnalizacją alarmów na panelu frontowym.
• Posiada możliwość ustawienia sterowania pH oraz alarmów w całym zakresie pomiarowym (0-14pH).
• Dwa tryby pracy (LOW/HIGH) umożliwiające kontrolę przy obniżaniu oraz podwyższaniu pH (akwarium słodkowodne i morskie).
• Automatyczna kalibracja dla wartości 4pH, 7pH i 9pH obejmująca zakres właściwy dla akwarium słodkowodnego i morskiego.

Temperatura

• Automatyczna kompensacja temperatury przy pomiarze pH.
• Posiada możliwość ręcznej korekty pomiarów, umożliwiającej uzyskanie dokładności pomiarów rzędu 0,1o.
• Umożliwia ustawienie alarmów wskazań temperatury (górnego i dolnego) wraz z optyczną sygnalizacją alarmów na panelu frontowym.

Pozostałe

• Oblicza szacunkową zawartość CO2 w wodzie.
• Sygnalizuje szereg alarmów (patrz “lista alarmów” na końcu instrukcji) ułatwiających diagnostykę kontrolera pH.
• Sygnalizacja optyczna działania modułu sterującego.
• Możliwość przywrócenia ustawień fabrycznych kontrolera.
• Zabezpieczenie przed użyciem niewłaściwych płynów kalibracyjnych oraz przed użyciem (kalibracją) uszkodzonej lub zużytej sondy pH.
• Łatwe mocowanie przy użyciu uchwytów bocznych.

Specyfikacja techniczna

• Zasilanie - Zintegrowane z modułem sterującym
• Wyjście sterujące - Zintegrowane z modułem sterującym
• Zakres pomiarowy 0-14 pH
• Zakres sterowania 0-14 pH
• Kalibracja dwupunktowa automatyczna
• Rozdzielczość pomiarów pH 0.001 pH
• Dokładność pomiarów pH 0.005 pH
• Histereza pomiarów pH Regulowana w zakresie 0.05 – 0.2 pH
• Korekta wskazań pH Regulowana w zakresie +/- 0.5 pH
• Rozdzielczość pomiarów temperatury 0.1 °C
• Dokładność pomiarów temperatury 0.5 °C (możliwość kalibracji do 0.1°C)
• Korekta wskazań temperatury - Regulowana w zakresie +/- 1.0°C
• Zakres twardości węglanowej KH 0-35 °N

• Kontrolki pokazują aktualny status:
• „Zasilania” „Sterowania” „Alarmu”
• pH = 7.069 [pH] – aktualny pomiar pH od ostatniego odświeżenia.
• pH avg = 7.069 [pH] (ostatnie 10 pomiarów)
• – pomiar średni pH z ostatnich 10 pomiarów,
• umożliwia określenie tendencji zmian pH w czasie.
• Temperatura = 24.3°C – aktualny pomiar
• temperatury od ostatniego odświeżenia.
• ODŚWIEŻ – odświeża odczyt pH.
• Alarm: brak – status wszystkich aktualnych alarmów, możliwe alarmy są opisane w tabeli na końcu instrukcji.
• Sterowanie pH -> ON (lub OFF) – status
• sterowania (np. elektrozaworem): ON – włączone, OFF – wyłączone.
• CO2 = 15.4 ppm – szacunkowa zawartość CO2 w
• wodzie, dokładny opis w dalszej części instrukcji.
• Ustawienia – wejście do ustawień nastaw
• kontrolera pH.
• Kalibracja – wejście do menu kalibracji sondy pH.
• Tryb – wybór trybu pracy kontrolera pH
• (podnosi lub obniża pH).
• Ustawienia Fabryczne – przywraca wszystkie
• ustawienia do ustawień domyślnych.
• Zmiana PINu – umożliwia zmianę domyślnego
• pinu (1234) na własny.
• Sieć WiFi – pozwala na zmianę nazwy sieci
• lokalnej WiFi oraz hasła.
• Wykres pH – wizualizacja graficzna zmian pH w czasie.
• Tabela pH – pomiary pH.
• Serwer IP: 192.168.1.123 – stały adres serwera wbudowanego w kontroler pH.
• LocalWiFi IP: 192.168.0.11 – adres przydzielony dla kontrolera przez lokalną sieć WiFi (router).

Podgląd z poziomu aplikacji

Wykres pH

Wizualizacja graficzna zmian pH w czasie przedstawia wykres zależności pH od czasu w przedziale od teraz do 12 wybranych okresów wstecz. W okresie 1 minuty widzimy zmiany pH przez ostatnie 12 minut, itd. aż do okresu 4 godzin, gdzie widzimy zmiany pH w czasie ostatnich 48 godzin.

Wykres pH możemy oglądać w trzech różnych skalach, dobierając je w zależności od dynamiki zmian pH w danym okresie.

Na stronie “Tabela pH” mamy tabelę z pomiarami pH w każdym punkcie przedstawionym na wykresie, ze względu na bardzo wysoką rozdzielczość pomiarów, rozróżnienie poszczególnych punktów na wykresie może być mocno utrudnione, stąd wartości pomiarów przypisane poszczególnym punktom są dodatkowo umieszczone również w tabeli.

Wszystkie zrzuty ekranów wraz z opisem ich zastosowania znajdują się w instrukcji obsługi.

Przykład automatycznej kontroli nawożenia CO2

• A. SQCmini WiFi plus – kontroler pH.
• B. Moduł sterujący/zasilający.
• C. Butla z CO2 z reduktorem.
• D. Zawór precyzyjny.
• E. Elektrozawór.
• F. Przewód giętki (poliuretanowy) 4×6 mm.
• G. Zaworek przeciw-zwrotny.
• H. Sonda pH.
• I. Sonda temperatury.
• J. Dyfuzor CO2.
